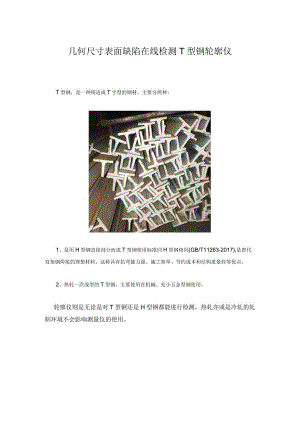

几何尺寸表面缺陷在线检测T型钢轮廓仪.docx

几何尺寸表面缺陷在线检测T型钢轮廓仪T型钢，是一种铸造成T字型的钢材。主要分两种:1、是用H型钢直接剖分而成T型钢使用标准同H型钢相同(GB/T11263-2017),是替代双角钢焊接的理想材料。这种具有抗弯能力强、施工简单、节约成本和结构重量轻等优点。2、热轧一次成型的T型钢，主要使用在机械、充小五金型钢使用。轮廓仪则是无论是对T型钢还是H型钢都能进行检测，热轧亦或是冷轧的轧制环境不会影响测量仪的使用。匈蓝漏控1.M-W<<nlT型钢检测设备轮廓仪的原理轮廓仪，一种激光检测设备，通过二维激光测量传感器进行检测，传感器发射一束线性激光，当激光照射到物体时其漫反射光返回至传感器的接收系统，通过对返回光束的处理可以测量出被测表面X轴和Z轴方向的尺寸。当被测物沿Y方向运动时，传感器可扫描获得被测物表面的三维轮廓。通过测量仪的不断快速检测，可形成被测物表面密集的点云数据及图形。每个激光二维测量传感器可测量一个方位的尺寸信息，为了能在各个面都能对其信息进行检测，不造成漏检，将传感器增加至四个，他们均匀的围绕在被测物周围，通过4个传感器扫描的轮廓可拼接出被测产品的完整外轮廓点云数据及图形。轮廓仪可识别表面缺陷的种类将测量信息传到工控机的测控软件系统上，对各种数据进行汇总分析得到各项所需信息，通过对点云数据的处理、计算、定义和识别等可测量产品的外轮廓特征尺寸，亦可得到T型钢的各种缺陷情况，如凸起、凹坑、划痕、裂纹、折叠等。轮廓仪可实现几何尺寸检测、表面缺陷检测、缺陷定位、图像显示、数据存储、数据传输等多种实用功能,每当遇到不合格品时,都会予以声光提示,在T型钢的生产中，为高质量生产保驾护航。T型钢有的缺陷细小却不影响其品质，在这时，可通过设置识别缺陷大小，从而对无影响的缺陷进行放行，对影响品质的缺陷予以提示。轮廓仪的测量范围与测量精度可以定制，目前其表面缺陷的检测精度在0.5mm,对0.5mm及以上的表面缺陷均可进行检测。并且可检测各种轧钢厂中的长材。本文由保定市蓝鹏测控科技有限公司编写
