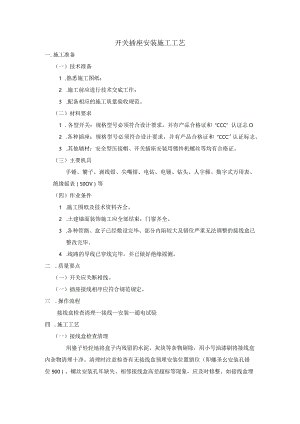

开关插座安装施工工艺.docx

开关插座安装施工工艺一.施工准备（一）技术准备1 .熟悉施工图纸；2 .施工前应进行技术交底工作；3 .配备相应的施工质量验收规范。（二）材料要求1 .各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证志O2 .各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC''认证标志。3 .其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。（三）主要机具手锤、饕子、剥线钳、尖嘴钳、电钻、电锤、钻头、人字梯、数字式万用表、绝缘摇表（50OV）等（四）作业条件1 .施工图纸及技术资料齐全。2 .土建墙面装饰施工应全部结束，门窗齐全。3 .各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。4 .线路的导线已穿线完毕，并已做好绝缘摇测。二 .质量要点（一）开关应关断相线。（一）插座接线相序应符合规范规定。三 .操作流程接线盒检查清理-接线-安装-通电试验四 .施工工艺（一）接线盒检查清理用鎏子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清埋十净。清理时注意检查有无接线盒预埋安装位置错位（即螺圣幺安装孔错位900）、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。如接线盒埋入较深，超过L5cm时，应加装套盒。（二）接线1 .先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。2 .对于多联开关需分支连接的应采用安全型压接帽压接支。3 .应注意区分相线、零线及保护地线，不得混乱。4 .开关、插座的相线应经开关关断。5 .单相两孔插座有横状和竖装两种：横状时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。安装时应注意插座内的接线标识。（三）安装1 .开关、插座安装：按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推人,对正安装孔，用镀锌机螺丝固定牢固。固定时使面板端正，与墙面平齐。对附在面板上的安装孔装饰帽应事先取下备用，在面板安装调整完毕后再盖上，以免多次拆卸划损面板。安装在室外的开关、插座应为防水型，面板与墙面之间应有防水措施。安装在装饰材料（木装饰或软包等）上的开关、插座与装饰材料间设置隔热阻燃制品如石棉布等。2 .通电试验：开关、插座安装完毕后，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，吊扇的转向、运行声音及调速开关是否正常，如发现问题必须先断电，然后查找原因进行修复。五.质量标准（一）主控项目1 .当交流、直流或不同电压等级的插座安装在同一场合时，应有明显的区别、且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。2 .插座接线应符合下列规定：单项两孔插座，面对插座的右孔或上孔与接线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与项线连接，左孔与零线连接；单相三孔、三项四孔及三项五孔插座的接地（PE）或接零（PEN线）接在上孔。插座的接地端子不应与零线端子连接。同一场所的三相插座，接线的相序一致。接地（PE）或接零（PEN线）在插座间不应串联连接。3 .特殊情况下插座安装应符合下列规定：当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。潮湿场所采用密封型并带保护地线触头的保护性插座，安装高度不低于1. 5mO4 .照明开关安装应符合下列规定：同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；相线经开关控制；民用住宅无软线引至床边的床头开关。（二）一般项目1 .插座安装应符合下列规定：当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁。无碎裂，划伤，装饰帽齐全；车间及实验室的插座安装高度距地面不小于03m；特殊场所暗装的插座不小于0.15m；无特殊要求时，同一室内插座安装高度一致；地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。2 .照明开关安装应符合下列规定：开关安装位置便于操作，开关边缘距门框边缘的距离01502m,开关距地面高度L3m；拉线开关距地面高度23m,层高小于3m时，拉线开关距顶板不小于Ioomnb拉线出口垂直朝下。相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，并列安装的拉线开关的相邻间距不小于20mm。暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁,无碎裂、划伤，装饰帽齐全。六.成品保护（一）作业时应注意墙面的保护，不得污损。（二）局部墙面如需修整应防止污染开关面板。安装完毕后有条件的房间应及时上锁。以防丢失。
