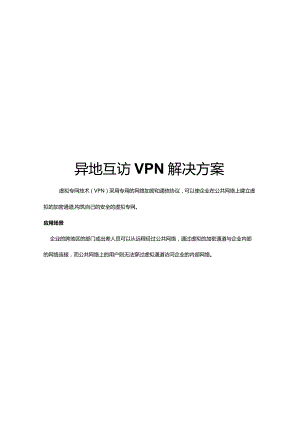

异地互访VPN解决方案.docx

异地互访VPN解决方案虚拟专网技术（VPN）采用专用的网络加密和通信协议，可以使企业在公共网络上建立虚拟的加密通道,构筑自己的安全的虚拟专网。应用场景企业的跨地区的部门或出差人员可以从远程经过公共网络，通过虚拟的加密通道与企业内部的网络连接，而公共网络上的用户则无法穿过虚拟通道访问企业的内部网络。异地互访VPN解决方案一、方案概述虚拟专网技术（VPN）采用专用的网络加密和通信协议，可以使企业在公共网络上建立虚拟的加密通道，构筑自己的安全的虚拟专网。企业的跨地区的部门或出差人员可以从远程经过公共网络，通过虚拟的加密通道与企业内部的网络连接，而公共网络上的用户则无法穿过虚拟通道访问企业的内部网络。二、需求类型a) 对等隧道互通如总部在深圳，分部在上海、广州、美国等，需要通过VPN技术实现数据互通。b) 移动分支访问设总部在深圳，在上海、北京、美国等有办事处，但仅有1-2人，需要上传数据到总部或者访问总部内部网络。c) 云端中转组网因为现有运营商限制(不提供公网IP或者VPN协议限制),导致无法进行异地组网，需要实现虚拟组网。三、解决方案1 .对等隧道互通虚火逼道百店伶愉千兆伟险尤纤传Wt总部与分部均是采用同类型网关（路由器或者防火墙），从安全性以及稳定性方面考虑，优先采用IPSEC方式对接，稳定性及速度受限于以下几方面：a.网络线路类型对于使用ISP线路（电信/5关通/移动），建议使用静态IP专线接入，具备上下行带宽对等、IP固定、线路质量最优、协议受限少等优点。b.设备品牌型号设备自带的VPN组网类型，建议采纳稳定的品牌设备，比如深信服VPN设备，华为USG防火墙系列等，能更充分发挥协议的高可用性以及提高隧道的可靠性。c.组网基础条件拨号获取公网IP,如果有固定IP最佳（动态域名解析具有延时的缺点）设备类型一般要同品牌，确保对接参数统一，效率高，兼容性好。2 .移动分支访问PPTP以上为移动分支的网络拓扑，适用于外出人员访问总部局域网内的数据（文件共享及一些服务器应用，如ERP等），大概分为三种类型:0PPTPPPTP是一种点对点隧道协议，基于IP网络，只能以TCP协议方式传输，对于网络稳定性要求高，可以试用远程网关上网，配置较为简单，一般企业级路由器自带该功能，稳定性受运营商线路策略影响。0L2TP可以使用UDP传输（如果是对等传输，不可靠），客户端可以使用Windows自带的拨号方式连接，配置相对简单,如果两端是设备也可以组建企业隧道，一般企业路由器自带该功能，稳定性受运营商线路策略影响。0SSLVPN安全性高，基于SSL协议；兼容性强，针对不同系统都可以通过WEB方式加载，基于web代理发布资源,功能丰富等。但是要基于特殊设备实现，如华为USG防火墙，深信服VPN设备，价格比较高，稳定性受运营商线路策略影响。0OpenVPN安全性高，混搭协议与加密传输，简单易用，多适用于外部出差人员访问公司网络资源适用，但需要单独部署服务器，稳定性受运营商线路策略影响。3 .云端中转组网云服务器云端组网是目前最可靠的一种VPN组网方式，所有数据都是基于IDC云服务器中转，确保网络最佳路径以及最优质量；最关键的一点是，基于云端方式的VPN组网方式，可以突破运营商不提供公网IP以及协议屏蔽等问题,普遍适用于：视频监控、异地文件共享、私有云连接、移动办公等。四、材料清单序号设备名称品牌型号单位数量一、网络架构1.1VPN深信服1200台1.2防火墙华为USG6306台二、服务器2.1云服务器Aliyun4H8G目技术服务3.1点对点组网磊科PPTP套3.2隧道组网磊科L2TP套3.3SSLVPN搭建华为SSL套备注：以上清单仅限参考，根据项目场地与实际需求的不同，相关设备与材料不尽相同；
