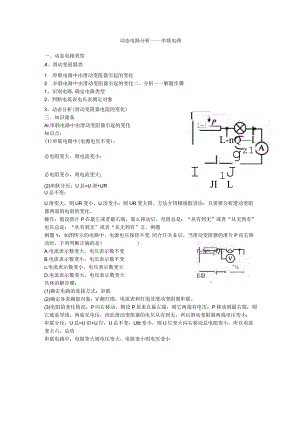

动态电路分析——串联电路.docx

动态电路分析串联电路一、动态电路类型A、滑动变阻器类1 .串联电路中由滑动变阻器引起的变化2 .并联电路中由滑动变阻器引起的变化二、分析一一解题步骤1、识别电路,确定电路类型2、判断电流表电压表测定对象3、动态分析(滑动变阻器电阻的变化)三、知识储备IAl.串联电路中由滑动变阻器引起的变化1知识点：I(1)串联电路中(电源电压不变)：L-nQI总电阻变大，则电流变小；gz1总电阻变小，则电流变大；IlJ(2)串联分压：U总=U滑+URJILU总不变：U滑变大，则UR变小，U济变小，则UR变大四、方法介绍极端假设法：只需要分析滑动变阻器两端的电阻的变化。操作：假设滑片P在最左或者最右端，那么移动后，电阻总是：“从有到无”或者“从无到有”电压总是：“从有到无”或者“从无到有”五、例题例题1：如图所示的电路中，电源电压保持不变.闭合开关S后，当滑动变阻器的滑片P向右移动时，下列判断正确的是()A.电流表示数变大，电压表示数不变>,.zqvB.电流表示数变小，电压表示数不变c.电流表示数变小，电压表示数变大"D.电流表示数变大，电压表示数变大II.5I具体讲解步骤：1(1)确定电路的连接方式：串联(2)确定各表测量对象：V测灯泡，电流表和灯泡及滑动变阻器串联。(3)电阻的变化情况：P向右移动，假设P原来在最左端，则它两端有电压；P移动到最右端，则它就是导线，两端无电压；因此滑动变阻器的电压从有到无，所以滑动变阻器两端电压变小；串联分压：U总=U沿+U灯，U总不变，Uitt变小，则U灯变大向右移动总电阻变小，所以电流变大六、总结串联电路中：电阻变大则电压变大，电阻变小则电压变小
