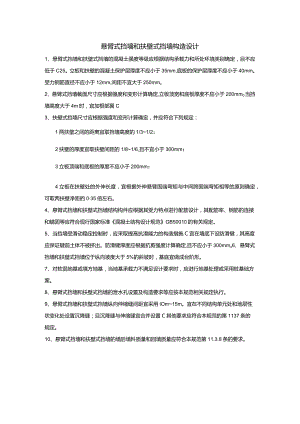

悬臂式挡墙和扶壁式挡墙构造设计.docx
悬臂式挡墙和扶壁式挡墙构造设计1、悬臂式挡墙和扶壁式挡墙的混凝土强度等级应根据结构承载力和所处环境类别确定，且不应低于C25。立板和扶壁的混凝土保护层厚度不应小于35mm,底板的保护层厚度不应小于40mm。受力钢筋直径不应小于12mm,间距不宜大于250mm。2、悬臂式挡墙截面尺寸应根据强度和变形计算确定,立板顶宽和底板厚度不应小于200mm0当挡墙高度大于4m时，宜加根部翼C3、扶壁式挡墙尺寸应根据强度和变形计算确定，并应符合下列规定：1两扶壁之间的距离宜取挡墙高度的1/31/2；2扶壁的厚度宜取扶壁间距的1/81/6,且不宜小于300mm；3立板顶端和底板的厚度不应小于200mm；4立板在扶壁处的外伸长度，宜根据外伸悬臂固端弯矩与中间跨固端弯矩相等的原则确定，可取两扶壁净距的035倍左右。4、悬臂式挡墙和扶壁式挡墙结构构件应根据其受力特点进行配筋设计，其配筋率、钢筋的连接和锚固等应符合现行国家标准混凝土结构设计规范GB50010的有关规定。5、当挡墙受滑动稳定控制时，应采取提高抗滑能力的构造措施C宜在墙底下设防滑键，其高度应保证键前土体不被挤出。防滑键厚度应根据抗剪强度计算确定,且不应小于300mmo6、悬臂式挡墙和扶壁式挡墙位于纵向坡度大于5%的斜坡时，基底宜做成台阶形。7、对软弱地基或填方地基，当地基承载力不满足设计要求时，应进行地基处理或采用桩基础方案。8、悬臂式挡墙和扶壁式挡墙的泄水孔设置及构造要求等应按本规范相关规定执行。9、悬臂式挡墙和扶壁式挡墙纵向伸缩缝间距宜采用IOm15m。宜在不同结构单元处和地层性状变化处设置沉降缝；且沉降缝与伸缩缝宜合并设置C其他要求应符合本规范的第1137条的规定。10、悬臂式挡墙和扶壁式挡墙的墙后填料质量和回填质量应符合本规范第11.3.8条的要求。
