几种特殊情况下的侧向压力计算.docx

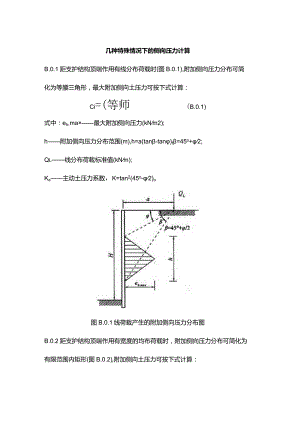

几种特殊情况下的侧向压力计算B.0.1距支护结构顶端作用有线分布荷载时(图B.0.1),附加侧向压力分布可简化为等腰三角形，最大附加侧向土压力可按下式计算：Ci=(等师(B.0.1)式中：eh,ma×最大附加侧向压力(kNm2);h附加侧向压力分布范围(m),h=a(tan-tan)f=45o+2;Ql线分布荷载标准值(kNm);Ka主动土压力系数，K=tan2(45o-2)o图B.0.1线荷载产生的附加侧向压力分布图B.0.2距支护结构顶端作用有宽度的均布荷载时，附加侧向压力分布可简化为有限范围内矩形(图B.0.2),附加侧向土压力可按下式计算：h=KaqL(B.0.2)式中：eh附加侧向土压力(kNm2);qL局部均布荷载标准值(kN/m，图B.0.2局部荷载产生的附加侧向压力分布图B.0.3当坡顶地面非水平时，支护结构上的主动土压力可按下列规定进行计算：1.坡顶地表局部为水平时(图B.03-1),支护结构上的主动土压力可按下列公式计算：品=zs-cos-co(B.0.3-1)cos/?+/cos2j-cos2或=K.z(«+A)-2cK;(B.0.3-2)式中：P边坡坡顶地表斜坡面与水平面的夹角(。);c土体的黏聚力(kPa)土体的内摩擦角(°)；Y土体的重度(kNm3);eaxe,a侧向土压力(kNr2);Z计算点的深度(m);h地表水平面与地表斜坡和支护结构相交点的距离(m)。图B.0.3-1地面局部为水平时支护结构上主动土压力的近似计算2、坡顶地表局部为斜面时(图B.0.3-2)z计算支护结构上的侧向土压力时可将斜面延长到C点，则BAdfB为主动土压力的近似分布图形；图B.0.3-2地面局部为斜面时支护结构上主动土压力的近似计算3、坡顶地表中部为斜面时(图B.0.3-3),支护结构上主动土压力可按本条第1款和第2款的方法叠加计算。图B.0.3-3地面中部为斜面时支护结构上主动土压力的近似计算B.0.4当边坡为二阶且竖直、坡顶水平且无超载时(图B.0.4),岩土压力的合力和边坡破坏时的平面破裂角应符合下列规定：1、岩土压力的合力应按下列公式计算：E=4*2Ka(B.0.4-1)Ka=卜。的一等)tan(J一a)2S252、h)sincos(¢-)(B.0.4-2)式中：Ea水平岩土压力合力(kNm);Ka水平岩土压力系数；Y支挡结构后的岩土体重度，地下水位以下用有效重度(kNm3);h边坡的垂直高度(m);a上阶边坡的宽度(m);上阶边坡的高度与总的边坡高度的比值；岩土体或外倾结构面的内摩擦角(°)；岩土体的临界滑动面与水平面的夹角(°)。当岩体存在外倾结构面时,e可取夕M顷结构面的倾角，取夕M顷结构面的抗剪强度指标；当存在多个夕M顷结构面时，应分别计算,取其中的最大值为设计值；当岩体中不存在夕M顷结构面时,e可按式(B.0.4-3)计算。2、边坡破坏时的平面破裂角应按下列公式计算： = arctan-si n九（q + tan）2c(B.0.4-3)(B.0.4-4)式中：Y支挡结构后的岩土体重度，地下水位以下用有效重度(kNr3);h边坡的垂直高度(m);a上阶边坡的宽度(m);上阶边坡的高度与总的边坡高度的比值；c岩土体或外倾结构面的黏聚力(kPa);岩土体或外倾结构面的内摩擦角(。)。
