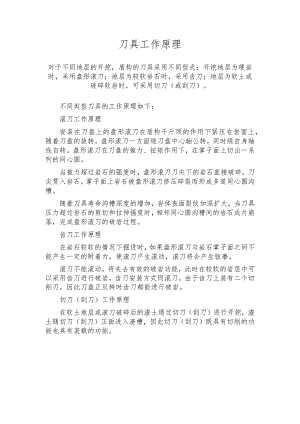

刀具工作原理.docx

刀具工作原理对于不同地层的开挖，盾构的刀具采用不同型式：开挖地层为硬岩时，采用盘形滚刀；地层为较软岩石时，采用齿刀；地层为软土或破碎软岩时，可采用切刀（或刮刀）。不同类型刀具的工作原理如下：滚刀工作原理安装在刀盘上的盘形滚刀在盾构千斤顶的作用下紧压在岩面上，随着刀盘的旋转，盘形滚刀一方面绕刀盘中心轴公转，同时绕自身轴线自转。盘形滚刀在刀盘的推力、扭矩作用下，在掌子面上切出一系列的同心圆。当推力超过岩石的强度时，盘形滚刀刀尖下的岩石直接破碎，刀尖贯入岩石，掌子面上岩石被盘形滚刀挤压碎裂而形成多道同心圆沟槽。随着刀具寿命沟槽深度的增加，岩体表面裂纹加深扩大，当刀具压力超过岩石的剪切和拉伸强度时，相邻同心圆沟槽间的岩石成片崩落，完成盘形滚刀的破岩过程。齿刀工作原理在岩石较软的情况下掘进时，如果盘形滚刀与岩石掌子面之间不能产生一定的附着力，使滚刀产生滚动，滚刀将会产生弦磨。滚刀不能滚动，将失去有效的破岩功能，此时在较软的岩层中可以采用齿刀进行破岩，齿刀安装方式同滚刀。由于齿刀上装有二个切削刃，因此刀盘正反转时齿刀都能进行破岩。切刀（刮刀）工作原理在软土地层或滚刀破碎后的渣土通过切刀（刮刀）进行开挖，渣土随切刀（刮刀）正面进入渣槽，因此切刀（刮刀）既具有切削的功能也具有装载的功能。
