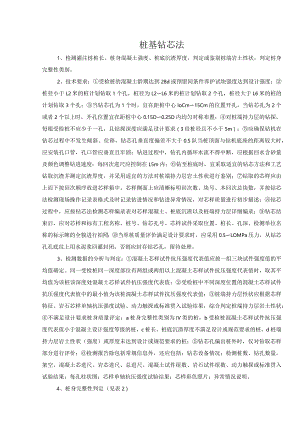

孔桩钻心检测方法.docx
桩基钻芯法1、检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判定或鉴别桩端岩土性状，判定桩身完整性类别。2、技术要求：受检桩的混凝土龄期达到28d或预留同条件养护试块强度达到设计强度；桩径小于L2米的桩计划钻取1个孔，桩径为L2L6米的桩计划钻取2个孔，桩径大于L6米的桩的计划钻取3个孔；当钻芯孔为1个时，宜在距桩中心IoCm15Cm的位置开孔，当钻芯孔为2个或者2个以上时，开孔位置宜在距桩中心0.15D0.25D内均匀对称布置；对桩端持力层的钻探，每根受检桩不应少于一孔，且钻探深度应满足设计要求（3倍桩径且不小于5m）；应确保钻机在钻芯过程中不发生倾斜、位移，钻芯孔垂直度偏差不大于0.5队当桩顶面与钻机底座的距离较大时，应安装孔口管，孔口管应垂直且牢固；钻进过程中，钻孔内循环水流不得中断，应根据回水含砂量及颜色调整钻进速度；每回次进尺应控制在L5m内；钻至桩底时，宜采取适宜的钻芯方法和工艺钻取沉渣并测定沉渣厚度，并采用适宜的方法对桩端持力层岩土性状进行鉴别；钻取的芯样应由上而下按回次顺序放进芯样箱中，芯样侧面上应清晰标明回次数、块号、本回次总块数，并按钻芯法检测现场操作记录表格式及时记录钻进情况和钻进异常情况，对芯样质量进行初步描述；钻芯过程中，应按钻芯法检测芯样编录表对芯样混凝土、桩底沉渣以及桩端持力层详细编录；钻芯结束后，应对芯样和标有工程名称、桩号、钻芯孔号、芯样试件采取位置、桩长、孔深、检测单位名称的标示牌的全貌进行拍照；当单桩质量评价满足设计要求时，应采用0.5LOMPa压力，从钻芯孔孔底往上用水泥浆回灌封闭；否则应封存钻芯孔，留待处理。3、检测数据的分析与判定：混凝土芯样试件抗压强度代表值应按一组三块试件强度值的平均值确定。同一受检桩同一深度部位有两组或两组以上混凝土芯样试件抗压强度代表值时，取其平均值为该桩该深度处混凝土芯样试件抗压强度代表值；受检桩中不同深度位置的混凝土芯样试件抗压强度代表值中的最小值为该桩混凝土芯样试件抗压强度代表值；桩端持力层性状应根据芯样特征、岩石芯样单轴抗压强度试验、动力触探或标准贯入试验结果，综合判定桩端持力层岩土性状；不满足设计要求桩身质量评定：a桩身完整性类别为IV类的桩，b受检桩混凝土芯样试件抗压强度代表值小于混凝土设计强度等级的桩，c桩长、桩底沉渣厚度不满足设计或规范要求的桩，d桩端持力层岩土性状（强度）或厚度未达到设计或规范要求的桩；钻芯孔偏出桩外时，仅对钻取芯样部分进行评价；检测报告除包括常规信息外，还应包括：钻芯设备情况；检测桩数、钻孔数量，架空、混凝土芯进尺、岩芯进尺、总进尺、混凝土试件组数、岩石试件组数、动力触探或标准贯入试验结果；每孔柱状图；芯样单轴抗压强度试验结果；芯样彩色照片；异常情况说明。4、桩身完整性判定（见表2）表2桩身完整性判定类别特征单孔两孔三孔I混凝土芯样连续、完整、胶结好，芯样侧表面光滑、骨料分布均匀，芯样呈长柱状、断口吻合。芯样侧表面仅见少量气孔局部芯样侧表面有少量气孔、蜂窝麻面、沟槽，但在另一孔同一深度部位的芯样中未出现，否则应判为II类。局部芯样侧表面有少量气孔、蜂窝麻面、沟槽，但在三孔同一深度部位的芯样中未出现，否则应判为11类。II混凝土芯样连续、完整、胶结较好，芯样侧表面较光滑、骨将断口基本吻合。有下列情况之一：卜分布基本均匀，芯样呈柱状、1局部芯样侧表面有蜂窝麻面、沟槽或较多气孔；2芯样侧表面蜂窝麻面严重、沟槽连续或局部芯样骨料分布极不均匀，但对应部位的混凝土芯样试件抗压强度检测值满足设计要求，否是应判为11I类1芯样侧表面有较多气孔、严重蜂窝麻面、连续沟槽或局部混凝土芯样骨料分布不均匀，但在两孔同一深度部位的芯样未同时出现；2芯样侧表面有较多气孔、严重蜂窝麻面、连续沟槽或局部混凝土芯样骨料分布不均匀，且在另一孔同一深度部位的芯样中同时出现，但该深度部位的混凝土芯样试件抗压强度检测值满足设计要求，否是应判为In类；3任一孔局部混凝土芯样破碎段长度不大于IOCm,且在另一孔同一深度部位的局部混凝土芯样的外观判定完整性类别为I类或II类，否则应判为In类或IV类。1芯样侧表面有较多气孔、严重蜂窝麻面、连续沟槽或局部混凝土芯样骨料分布不均匀，但在三孔同一深度部位的芯样中未同时出现；2芯样侧表面有较多气孔、严重蜂窝麻面、连续沟槽或局部混凝土芯样骨料分布不均匀，且在任两孔或三孔同一深度部位的芯样中同时出现，但该深度部位的混凝土芯样试件抗压强度检测值满足设计要求，否是应判为In类；3任一孔局部混凝土芯样破碎段长度不大于IoCm,且在另两孔同一深度部位的局部混凝土芯样的外观判定完整性类别为I类或11类，否则应判为HI类或IV类。III大部分混凝土芯样胶结较好，无松散、夹泥或分层现象，但有下列情况之一：1芯样不连续、多呈短柱状或块状；2任一孔局部混凝土芯样破碎段长度大于IoCm但不大于30cm,且在另两孔同一深度部位的局部混凝土芯样的外观判1芯样不连续、多呈短柱状或块状；2局部混凝土芯样破碎段长度不大于IoCm1芯样不连续、多呈短柱状或块状；2任一孔局部混凝土芯样破碎段长度大于IOCm但不大于20cm,且在另一孔同一深度部位的局部混凝土芯样的外观判定完整性类别为I类或11类，否则应判为IV类。定完整性类别为I类或II类，否则应判为IV类；3任一孔局部混凝土芯样破碎段长度不大于IoCn1,且在另两孔同一深度部位的局部混凝土芯样的外观判定完整性类别为I类或11类，否则应判为IV类。IV有下列情况之一：1因混凝土胶结质量差而难以钻进；2混凝土芯样任一段松散或夹泥；3局部混凝土芯样破碎长度大于IOCmo1任一孔因混凝土胶结质量差而难以钻进；2混凝土芯样任一段松散或夹泥；3任一孔局部混凝土芯样破碎长度大于20cm；4两孔同一深度部位的混凝土芯样破碎。1任一孔因混凝土胶结质量差而难以钻进；2混凝土芯样任一段松散或夹泥段长度大于IOC叱3任一孔局部混凝土芯样破碎长度大于30cm；4其中两孔同一深度部位的混凝土芯样破碎、松散或夹泥。注：当上一缺陷的底部位置标高与下一缺陷的顶部位置标高的高差小于30Cnl时，可认定两缺陷处于同一深度部位。
