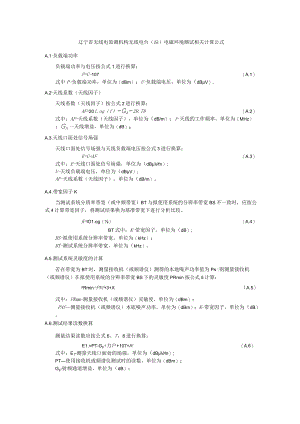

辽宁省无线电监测机构无线电台（站）电磁环境测试相关计算公式.docx

辽宁省无线电监测机构无线电台（站）电磁环境测试相关计算公式A.1负载端功率负载端功率与电压按公式1进行换算：P=U-107（A.1）式中P-负载端功率，单位为（dBm）；U-负载端电压，单位为（dBV）.A.2天线系数（天线因子）天线系数（天线因子）按公式2进行换算：AF=201.og（f）-Ga-29.78（A.2）式中：AF-天线系数（天线因子），单位为（dB/m）；f-天线的工作频率，单位为（MHz）；Ga一天线增益，单位为（dB）0A.3.天线口面处信号场强天线口面处信号场强与天线负载端电压按公式3进行换算：E=U+AF（A.3）式中：E-天线口面处信号场强，单位为（dBVm）;U-天线负载端电压，单位为（dBV）;AF-天线系数（天线因子），单位为（dB/m）。A.4.带宽因子K当测试系统分辨率带宽（或中频带宽）BT与拟使用系统的分辨率带宽BS不一致时，应按公式4计算带宽因子，将测试结果换为基准带宽下进行分析比较。K=IO1.og（）（A.4）BT式中：K-带宽因子，单位为（dB）;BS-拟使用系统分辨率带宽，单位为（kHz）；BT-测试系统分辨率带宽，单位为（kHz）。A.5.测试系统灵敏度的计算若在带宽为BT时，测量接收机（或频谱仪）测得的本地噪声功率值为Pn则测量接收机（或频谱仪）在拟使用系统的分辨率带宽BS下的灵敏度PRmin按公式5计算：pRmin=PNf+3+X（A.5）式中：PRmm-测量接收机（或频谱仪）灵敏度，单位为（dBm）；PNf测量接收机（或频谱仪）本底噪声功率，单位为（dBm）；K-带宽因子，单位为（dB）。A.6.测试结果读数换算测量结果读数应按公式6、7、8进行换算：E1.=PT-Gp+力户+107+r（A.6）式中：E1-测量天线口面处的场强，单位为（dBVm）;PT使用接收机或频谱仪测试时的读数，单位为（dBm）；Gp-射频通道增益，单位为（dB）；AF-天线系数（天线因子），单位为（dB/m）；K带宽因子，单位为（dB）。或者PI=Pr-GP-Ga+K（A.7）式中：P1-测量天线口面处（即各向同性天线接收）的功率，单位为（dBm）；PT使用接收机或频谱仪测试时的读数，单位为（dBm）；Gp-射频通道增益，单位为（dB）；Ga-测试天线增益，单位为（dBi）；K-带宽因子，单位为（dB）。EI=ET-GP+K（A.8）式中：E1-测量天线口面处的场强，单位为（dBVm）;ET-使用接收机测试时的读数（且读数未计入射频通道增益），单位为（dBVm）;Gp-射频通道增益，单位为（dB）；K一带宽因子，单位为（dB）。
