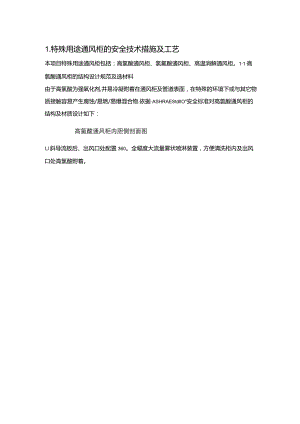

实验室特殊用途通风柜的安全技术措施及工艺.docx

1.特殊用途通风柜的安全技术措施及工艺本项目特殊用途通风柜包括：高氯酸通风柜、氢氟酸通风柜、高温消解通风柜。11高氯酸通风柜的结构设计规范及选材料由于高氯酸为强氧化剂,并易冷凝附着在通风柜及管道表面，在特殊的环境下或与其它物质接触容易产生腐蚀/易燃/易爆混合物.依据,ASHRAEStdllO"安全标准对高氯酸通风柜的结构及材质设计如下：1.Ll斜导流板后、出风口处配置360。全幅度大流量雾状喷淋装置，方便清洗柜内及出风口处高氯酸附着。1.1.2 导流板结构设计利于喷淋水收集，台面后部水槽为整体全宽度水槽，所有内衬板及台面为316L不锈钢一体无缝焊接，台面配有316L不锈钢一体无缝焊接挡水沿。1.1.3 通风柜视窗为6mm厚防爆钢化玻璃,1.2.氢氟酸通风柜安全技术措施及工艺由于面部暴露于氢氟酸会对眼睛造成伤害；另因氢氟酸对玻璃及金属有较强的腐蚀性，玻璃窗腐蚀后成磨砂，无法看透通风柜。因此对氢氟酸通风柜的结构及材质做以下的特殊设计：121.通风柜的结构设计采用复合门设计，正常操作时使用左右拉门如下图，不使用上下拉门，以免暴露面部。操作人员所处的位置工作时，复合门两侧透视板保持打开，操作人员处在中间一个透视板位置，面部与实验操作试剂有中间透视窗隔离，通过两侧的柜门开启区域操作实验。1.2.2.玻璃推拉门不能采用传统的玻璃，需用透明PC板材料制作。通风柜的门框及下翻板不能采用任何金属或喷涂材料。123.高温消解通风柜的结构设计及选材料高温消解通风柜的使用时产生高浓度的酸雾，对通风柜内侧具有强腐蚀性，且由于酸雾气冷凝后回流液减少通风柜的耐久性，因此对消解通风柜做如下方案：1.231.高温消解通风柜采用陶瓷纤维板材料做内衬板，具有抗高温腐蚀性。1.232.为防止高温酸雾冷凝后回流，在通风柜出风口上安装酸液回流槽，收积酸液。
