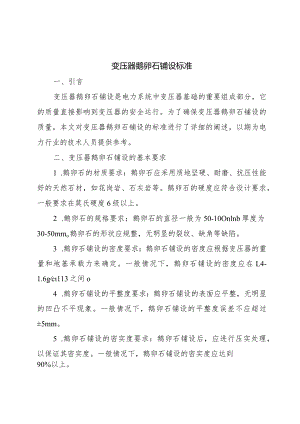

变压器鹅卵石铺设标准.docx

变压器鹅卵石铺设标准一、引言变压器鹅卵石铺设是电力系统中变压器基础的重要组成部分，它的质量直接影响到变压器的安全运行。为了确保变压器鹅卵石铺设的质量，本文对变压器鹅卵石铺设的标准进行了详细的阐述，以期为电力行业的技术人员提供参考。二、变压器鹅卵石铺设的基本要求1 .鹅卵石的材质要求：鹅卵石应采用质地坚硬、耐磨、抗压性能好的天然石材，如花岗岩、石灰岩等。鹅卵石的硬度应符合设计要求，一般要求在莫氏硬度6级以上。2 .鹅卵石的规格要求：鹅卵石的直径一般为50-10Onlnb厚度为30-50mmo鹅卵石的形状应规整，无明显的裂纹、缺角等缺陷。3 .鹅卵石铺设的密度要求：鹅卵石铺设的密度应根据变压器的重量和地基承载力来确定。一般情况下，鹅卵石铺设的密度应在L4-1.6gc113之间o4 .鹅卵石铺设的平整度要求：鹅卵石铺设的表面应平整，无明显的凹凸不平现象。一般情况下，鹅卵石铺设的平整度误差不应超过±5mm。5 .鹅卵石铺设的密实度要求：鹅卵石铺设后，应进行压实处理，以保证其密实度。一般情况下，鹅卵石铺设的密实度应达到90%以上。三、变压器鹅卵石铺设的具体步骤1 .地基处理：首先应对变压器基础进行地基处理，包括清理地基表面的杂物、淤泥等，并对地基进行压实处理，以保证地基的稳定性。2 .铺设底层鹅卵石：在地基上铺设一层厚度约为300mm的鹅卵石，鹅卵石的铺设密度应符合设计要求。铺设时应注意保持鹅卵石的平整度和密实度。3 .铺设中层鹅卵石：在底层鹅卵石上铺设一层厚度约为200mm的鹅卵石，鹅卵石的铺设密度应符合设计要求。铺设时应注意保持鹅卵石的平整度和密实度。4 .铺设上层鹅卵石：在中层鹅卵石上铺设一层厚度约为100mm的鹅卵石，鹅卵石的铺设密度应符合设计要求。铺设时应注意保持鹅卵石的平整度和密实度。5 .压实处理：铺设完鹅卵石后，应对整个基础进行压实处理,以保证鹅卵石的密实度。压实处理可采用振动压实机、重型压路机等设备进行。四、变压器鹅卵石铺设的质量检查1 .外观检查：检查鹅卵石铺设的表面是否平整、无明显的凹凸不平现象；检查鹅卵石的颜色、形状、规格是否符合设计要求；检查鹅卵石是否有裂纹、缺角等缺陷。2 .密实度检查：采用敲击法或超声波法对鹅卵石铺设的密实度进行检查，密实度应达到设计要求。3 .强度检查：对变压器基础进行强度试验，以检验鹅卵石铺设的质量。强度试验可采用静载试验或动载试验方法进行。五、变压器鹅卵石铺设的注意事项1 .施工前应对变压器基础进行详细的勘察，了解地基的地质条件、承载力等情况，以便选择合适的鹅卵石材质和规格。2 .施工过程中应注意保持鹅卵石的清洁，避免油污、泥土等杂质进入基础。3 .施工过程中应注意保护变压器基础的其他部位，避免损坏其他部位的结构。4 .施工过程中应注意安全防护，防止施工人员发生意外伤害。5 .施工完成后应及时进行质量检查，确保变压器鹅卵石铺设的质量符合设计要求。六、结语变压器鹅卵石铺设是电力系统中变压器基础的重要组成部分，其质量直接影响到变压器的安全运行。因此，施工过程中应严格按照变压器鹅卵石铺设的标准进行操作，确保变压器基础的质量。同时，施工过程中还应注意安全防护，防止施工人员发生意外伤害。通过严格的施工管理和质量控制，可以有效提高变压器鹅卵石铺设的质量，为电力系统的安全稳定运行提供保障。
