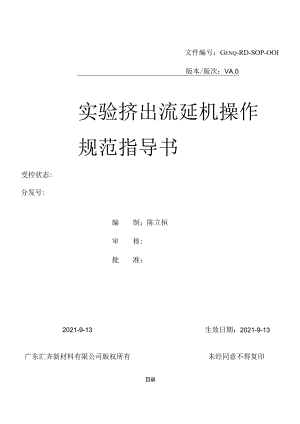

实验挤出流延机作业指导书.docx

文件编号：Genq-RD-SOP-OOI版本/版次：VA.0实验挤出流延机操作规范指导书受控状态:分发号:编制：陈立桓审核:批准：2021-9-13生效日期：2021-9-13广东汇齐新材料有限公司版权所有未经同意不得复印目录文件修改记31.0目的32.0设备43.0操作步骤错误!未定义书签。4.0点检维护保养85.0注意事项86.0作业表单8文件修改记版本发布日期改版内容VA.02021-9-13首次发行。1.0目的为了规范挤出流延机的操作，实现程序化标准作业，保证设备操作结果的准确和使用人员的操作安全。20设备设备名称编号电压功率采购日期实验挤出流延机WSC-SYJC-Oi380V20KW/H2016年8月30操作方法3.1 操作前准备工作3.1.1 准备相关的工具，如清洗剂、纱布、碎布、气枪等。3.1.2 检查挤出流延机的进料斗、模头、各辑及其周边等是否干净，使用气枪、碎布将进料斗清理擦拭干净，再使用清洗剂、纱布清理流延机的模头与各辑，干净后方能下一步操作。3.1.3 检查挤出流延机的料筒参数设置、各根的转动、冷热系统等是否正常。3.2 开机3.2.1 先开启挤出流延机的总电源开关，启动机台，如图1。3.2.2 启动冷水机的开关，如图2所小O图1电源图2冷水机开关3.2.3 启动实验挤出机的开关，一排蓝色按键全部打上去，如图3。图3实验挤出机开关3.3 参数设置3.3.1 分别将料筒1、料筒2、料筒3、料筒4、换网、弯头、模头1、模头2、模头3加热按钮，全部开启为“ON”状态，如图4所示。3.3.2 设置实验挤出机的温度参数，分别将料筒1、料筒2、料筒3、料筒4、换网、弯头、模头1、模头2、模头3加热温度设置为产品要求温度，如图4所示。料筒、换网、穹头、模头按超图4料筒、换网、弯头、模头3.3.3 分别点击牵引转速、螺杆转速的RUN按钮，启动并按产品要求调节牵引转速、螺杆图6图53.4 调节流延胶辑的高宽适度3.4.1 先启动辑滚张力按钮，如图7所示。图7升降调整与辑滚控制3.4.2 调整白色胶辑、冷却辐与挤出模头的高低合适度，REV按钮为胶辑的上升调节，FWO按钮为胶辑的下降调节，如图7所示。333调整白色胶辑与冷却辑之间的间距，调整气压阀，如图8所示。图8胶辑调节3.5收卷3.5.1模头挤出产品料后，经过牵引辑输送到收卷，需要启动收卷机电源，再按产品要求调节收卷转速，如图9所示。图9收卷机3.6.1实验挤出流延机使用完后，关掉收卷机电源、辑滚张力开关。362再依次将料筒、换网、弯头、模头开关打为OFF状态。3.6.3再关闭挤出机一排蓝色按钮，最后关掉冷水机开关和实验挤出流延机总电源。4.0点检维护保养序号点检维护项目频率点检员1电源开关是否正常每次使用前操作员2温控是否正常每次使用前操作员3牵引转动是否正常每次使用前操作员4螺杆转动是否正常每次使用前操作员5各辑转动等是否正常每次使用前操作员6收卷机是否正常每次使用前操作员7清洁工具是否齐全每次使用前操作员8设备表面是否清洁每次使用后操作员5.0注意事项5.1 因实验挤出机台处于高温中，操作需要时应戴手套，以免烫伤。5.2 流延机运作时，操作人员不许使用布擦拭机器的辑筒运转部分，不许钻入机器内。5.3 新人操作实验挤出流延机时，必须安排专人现场安全监护。5.4 不许使用刀片刮根筒上的薄膜，以免损坏辑筒。6.0作业表单表单编号表单名称/设备日常检查保养记录
