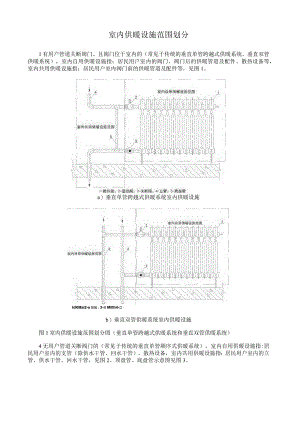

室内供暖设施范围划分1有用户管道关断阀门、且阀门位于室内的（常见于传统的垂直单管跨越式供暖系统、垂直双管供暖系统），室内自用供暖设施指：居民用户室内的阀门、阀门后的供暖管道及配件、散热设备等，室内共用供暖设施指：居民用户室内阀门前的供暖管道及配件等，见图1。a）垂直单管跨越式供暖系统室内供暖设施IdKMai2-a控海；3-关MiIIh4-立b）垂直双管供暖系统室内供暖设施图1室内供暖设施范围划分图（垂直单管跨越式供暖系统和垂直双管供暖系统）4无用户管道关断阀门的（常见于传统的垂直单管顺序式供暖系统），室内自用供暖设施指:居民用户室内的支管（除供水干管、回水干管）、散热设备，室内共用供暖设施指：居民用户室内的立管、供水干管、回水干管，见图2。顶盘管、底盘管示意图见图3。图2室内供暖设施范围划分图（垂直单管顺序式供暖系统）MUO优图3供热干管、回水干管示意图3有用户管道关断阀门、且阀门位于室外管井的（常见于按户分环供暖系统），室内自用供暖设施指：居民用户室内所有供暖管道及配件、散热设备等，无室内共用供暖设施，见图4。按户分环供暖系统户内管道连接形式示意图见图5（以水平单管跨越式供暧系统为例）。«ItNi2关"闻:：慎4&40图4室内供暖设施范围划分图（按户分环供暖系统）I-散热器；2-温控洵；3-关所间图5水平单管跨越式供暖系统示意图
