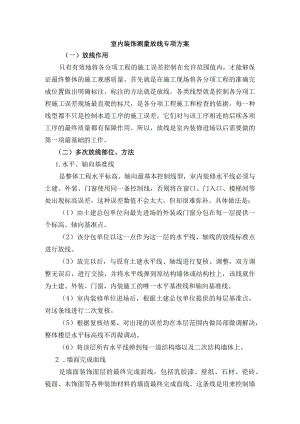

室内装饰测量放线专项方案.docx

室内装饰测量放线专项方案（一）放线作用只有有效地将各分项工程的施工误差控制在允许范围值内，才能够保证最终整体的施工观感质量。首先就是在施工现场将各分项工程的准确完成位置做出明确标注，标注的方法就是放线。各类线型就是控制各分项工程施工误差现场最直观的标尺，是各分项工程施工和检查的依据，每一种线型都不只是控制本道工序的施工误差，它们对与该工序相连的后续各项工序的最终质量都有保障作用。所以，放线是室内装修进场以后需要做的第一项最基础的工作。（二）多次放线部位、方法1.水平、轴向基准线是整体工程水平标高、轴向最基本控制线型，室内装修水平线必须与土建、外装、门窗使用同一条控制线，否则将在窗口、门入口、楼梯间等处出现标高误差，这种误差数值不会太大，但却很难弥补。具体做法是：（1）由土建总包单位向最先进场的外装或门窗分包在每一层提供一个标高、轴向基准点。（2）该分包单位以这一点作为这一层的水平线、轴线的放线标准点进行放线。（3）放完以后，与原有土建水平线、轴线进行复核、调整，双方调整无误后，进行交接，并将水平线弹到原结构墙体或结构柱上，该线就作为土建、外装、门窗、内装施工的唯一水平基准线和轴向基准线。（4）室内装修单位进场后，根据土建总包单位提供的每层基准点，对这条线进行二次复核。（5）根据复核结果，对出现的误差均在本层范围内做局部微调解决，整体楼层水平标高线不再做调动。（6）将该层所有水平线弹到每一道结构墙以及二次结构墙体上。2 .墙面完成面线是墙面装饰面层的最终完成面线，包括乳胶漆、壁纸、石材、瓷砖、镜面、木饰面等各种装饰材料的墙面最终完成面线。这条线是用来控制墙面各种装饰面层和基层的施工总厚度，这个总厚度是指从墙体结构层至最终装饰面层之间的尺寸。有效地控制墙面的装饰施工厚度，一方面可以保证与该墙面相连的固定家具或门的安装尺寸的标准化，固定家具或门的安装尺寸标准化程度越高，其在车间工厂化加工的程度就越高，加工误差就越小，在现场安装的精密程度也就越高，从而就对固定家具或门的安装质量起到一个预先保障作用；另一方面可以控制墙面上各种电气线盒和给排水管线的埋深深度，从而对电器面板和洁具龙头的安装质量起到一个预先保障作用（各种装饰面层施工厚度标准值见附表）。具体做法是：（1）确定墙面各种装饰材料的理论施工总厚度。（2）对整个项目所有有门口的墙体厚度、平面位置尺寸和几何尺寸进行测量，统计原墙体的施工误差尺寸。（3）根据各装饰材料的施工厚度和墙体测量结果，对整个项目同一种型号的门套厚度分别进行设定，整个项目同一种型号的门套厚度尺寸不得超过3个。（4）根据设计图纸、各种装饰材料理论施工总厚度、原墙施工误差、门套厚度等各项指标，综合评估，分别设定各墙体装饰施工总厚度。（5）根据设定的墙体装饰施工厚度，将各墙体装饰完成面线弹到与墙体相交的地面上，并同时在地面上向内侧移100nlnb再弹出一道控制线。3 .固定家具线是固定家具外框完成面线，用来控制固定家具的外框尺寸，要求整个项目同一型号固定家具的外框尺寸必须一致。具体做法是：（1）根据上述三种线型的放线结果，对整个项目所有固定家具的现场预留尺寸进行测量、汇总。（2）根据装修图纸和测量结果，对固定家具尺寸进行设定，要求整个项目同一个型号固定家具的外框尺寸必须一致。（3）根据预留固定家具尺寸，在预留位置地上和墙面上弹出固定家具外框完成面线。4 .活动家具线是活动家具外框完成面线，这条线一方面用来控制活动家具的外框尺寸，要求整个项目同一型号活动家具的外框尺寸必须一致，另一方面是用来控制活动家具码放范围内电气面板和其它机电设备的安装位置，保证其预埋线盒位置的准确。具体做法是：（1）根据上述四种线型的放线结果，对整个项目所有活动家具的现场预留尺寸进行测量、汇总。（2）根据装修图纸和测量结果，对活动家具尺寸进行设定，要求整个项目同一个型号活动家具的外框尺寸必须一致。（3）根据预留固定家具尺寸，在预留位置地上和墙面上弹出活动家具外框完成面线。5.天花造型线及天花标高完成面线是天花造型边线及天花标高完成面线，这两条线一方面控制天花平面和标高的完成面，保证天花吊顶中间工艺准确实施，另一方面为天花内各机电设备提供完成面标尺，保证天花内空调、通风、消防、电气等各机电设备的安装位置准确。具体做法是：（1）汇总天花内各种机电设备预留安装尺寸。（2）现场测量原结构天花实际标高，根据汇总的天花内设备预留安装尺寸，核准设计标高与现场标高有无误差。（3）根据核准结果，将天花造型线弹到原结构楼板上，将天花完成标高线弹到墙身上。6.天花灯位线是天花灯位控制线，这条线一方面可以控制天花内灯的电线末端线盒安装位置准确，另一方面可以避免天花主龙骨安装在灯的中心线上。具体做法是：根据装修图纸将天花灯位中心线弹到地面上。7.墙身电器面板位置线是墙身电器面板安装位置中心控制线，这条线用于调节墙身电气面板预埋线盒位置。具体做法是：根据装修图纸将墙身电气面板安装位置中心交叉线弹到墙面上。(三)测量放线的具体方法1 .本工程拟采用KEYLASER激光测量仪，其技术精度见“主要机械及工具”章节。2 .测量方法A.指向B.门窗垂直定D.水平定标c.吊顶水平线E.柱面镜定线段
