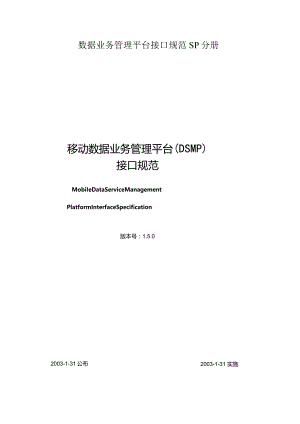

数据业务管理平台接口规范SP分册.docx
数据业务管理平台接口规范SP分册移动数据业务管理平台(DSMP)接口规范MobiIeDataServiceManagementPlatformInterfaceSpecification版本号：1.5.02003-1-31 实施2003-1-31公布前言in1适用范围12引用标准23有关术语与缩略语解释34接口命名规范45接口在网络中的位置56系统接口描述66.1 DSMP对外接口描述66.2 接口消息实现77字段类型说明78DSMP接口定义78.1 DSMP与业务网关之间的接口（Sg接口）78.2 DSMP与BOSS系统接口（Mb接口）78.3 DSMP与SCP接口（SSCP接口）78.4 DSMP与客服/I860之间的接口（Sk接口）78.5 DSMP之间的接口（Sim接口）88.6 DSMP与SP之间的接口（Ma接口）88.6.1 DSMP与SP之间接口消息定义88.6.2 DSMP与SP之间接口消息体定义89返回值的统一定义1010编制历史14附录A模式（schema）描述15Schema字段描述15附录BDSMP与SCP之间通信协议中共用的通用元素的定义16附录CDSMP平台WebServices数据类型定义16附录DDSMP平台WebSerViCeS接口定义与SoAP绑定181DSMP平台WebSerViCe接口设计与开发准则182举例说明193DSMP接口的WSDL定义22前言本接口规范规定了中国移动通信集团公司移动数据业务管理平台(DSMP)涉及到的接口与协议规范,包含DSMP与SMS、MMS>KJAVA、WAP等业务网关之间的接口/协议，DSMP与MAlL等应用平台之间的接口/协议，DSMP与BOSS之间的接口/协议，DSMP与SCP之间的接口/协议。本接口规范是集团公司开展移动数据业务的根据。本标准由中国移动通信集团公司技术部提出并归口。本标准由标准提出并归口部门负责解释。本标准起草单位：中国移动研发中心、中国移动香港卓望数码有限公司。本标准要紧起草人：魏冰、周彬、陈瑞卿、段晓东、王崇萍。本标准解释单位：同提出单位。1适用范围本规范规定了中国移动数据业务管理平台与各个业务网关与应用平台之间的接口，以保证系统的互连互通及业务的实现。本规范要紧适用于中国移动数据业务管理平台，提供管理平台与业务平台之间的连接的规范与技术实现规范。本规范描述的是数据业务在运营过程中涉及到的业务接口，有关网管、系统管理的接口不在本规范的描述范围之内，具体请参见设备规范。与BoSS系统的接口规范也不包含在本接口规范中，具体请参见中国移动通信集团公司BOSS与业务平台接口规范。2引用标准下列标准所包含的条文，通过在本标准中引用而成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。|中国移动数据业务总体技术要求2ISMG与SCP之间通信协议（事务层）规范（3J中国移动通信信息资源站实体与互联网短消息网关接口协议4移动梦网短信业务技术方案5中国移动多媒体消息业务规范6中国移动通信互联网短信网关接口协议7中国移动WLAN业务总体技术要求8中国移动WLAN业务规范9中国移动互联网技术体制10中国移动GPRS网络技术体制11 ITLLT建议Q.1228（09/97）«智能网能力集2接口建议>>12 ITUjr建议X.500（11/93）VV信息技术一开放系统互连一目录13 ISMG与SCP通信协议（事务层）规范（VLO）14 ShortMessagePeertoPeerProtocolSpecificationv3.4DSMPMISCBOSSSCPOTAKjavaJ2MEJAMCSDGPRSWAPAPNICPCDRFTPMISCLDAPMOMTAOATMMSMMSCISMGSMPPSMSCSMTPWAPSPSSO3有关术语与缩略语解释数据业务管理平台MobileInformationServiceCenter,移动信息服务中心BusinessOperationSupportSystem,业务运营支撑系统ServiceControlpoint,服务操纵点OverTheAir,即空中、无线方式。AkeycomponentofJava2Platform,MicroEditionJAVA2MicroEdition,即小型手持系统使用的JAVA。JAVAApplicationManager,JAVA应用管理器CircuitSwitchData,电路交换数据GeneralPacketRadioService,通用无线分组业务WirelessApplicationProtocol,无线应用协议AccessPointNetwork,接入点网络InternetContentPrOVider,因特网内容提供商CallDetailRecord,呼叫全面记录FileTransferProtocol,文件传输协议MobileInformationServiceCentral»移动信息业务中心1.ightweightDirectoryAccessProtocol,轻量级目录访问协议MobileOriginate,手机用户发起MobiIeTerminate,手机用户终止ApplicationOriented,应用发起ApplicationTerminated,应用终止MultimediaMessagingService,多媒体短消息服务MultimediaMessagingServiceCenter,多媒体断消息服务中心InternetShortMessageGateway,互联网短消息网关ShortMessagePeertoPeer,短消息点对点协议ShortMessageServiceCenter,短消息中心SimpleMailTransferProtocol,简单邮件传输协议WirelessApplicationProtocol,无线应用协议ServiceProvider,服务提供商SingleSignOn,单点登录MPSMicroPaymentSystem,小额支付系统MPPMicroPaymentPlatform,小额支付平台MPAMicroPaymentAgent,小额支付代理LCSLocationService»位置服务CMPPChinaMobilePeertoPeerprotocol,中国移动点对点协议IMAP4POP3RADIUSWWWInternetMessageAccessProtocolversion4PostOfficeProtocolversion3RemoteAuthenticationDialInUserServiceWorldWideWebGSMGlobalSystemforMobileCommunications全球移动通信系统XMLextensibleMarkupLanguage,可扩展标记语言4接口命名规范接口名称使用单词首字母大写，其他字母小写的方式。缩略语中的字母都大写。消息内容定义中，基本数据类型的字段命名规范使用单词首字母大写，单词间没有连接符的方式。对用Schema定义的字段在单词间加T连接符。5接口在网络中的位置DSMP在整个数据业务框架中处于核心地位，它是数据业务的基础设施。考虑到数据业务需求特点:数据业务需求变化快，应用的多样化、个性化需求高，应用的实效性要求很高，同时中国移动不可能提供所有的应用，需要与第三方配合。就要求DSMP具有高可靠性、灵活的扩展能力。承载网络GPRS/CSD/WAPGW/SMSC服务提供商SPI终端用户应用APP终端应用APP6系统接口描述6.1DSMP对外接口描述DSMP与外部实体之间的接口如下图所示:信令流管理流我们下面描述一下本规范需要定义的接口：Sg接口：DSMP与业务网关、SP代理、应用平台、PoRTAL之间的接口，DSMP通过该接口为业务网关、SP代理、应用平台、PORTAL提供数据业务管理平台的用户与SP的有关资源。Sb接口:DSMP与BoSS系统的接口，该接口实现DSMP与BoSS系统之间的用户及业务信息同步、话单传递、鉴权、客户管理、统一账户功能。SSCP接口：DSMP与SCP的接口，DSMP通过该接口实现移动预付费用户的实时扣费。Sk接口：DSMP与客服/I860的接口。Sim接口：DSMP之间的接口，DSMP之间通过该接口用户的基本数据与订购关系及全网SP及服务的有关信息的同步。Ma接口：DSMP与SP之间的接口，DSMP通过该接口进行订购关系同步与在用户自助服务时设置于订购服务有关的属性。6.2接口消息实现7字段类型说明integer：十进制的整数型。unsignedinteger：十进制的无符号整数型。string：由Char构成的字符串binary：由byte构成的字符串，由于XML不能直接承载二进制数据，因此对该类型的数据使用BASE64编码。8DSMP接口定义8.1 DSMP与业务网关之间的接口（Sg接口）8.2 DSMP与BOSS系统接口（Mb接口）8.3 DSMP与SCP接口（SSCP接口）8.4 DSMP与客服/1860之间的接口（Sk接口）8.5 DSMP之间的接口（Sim接口）8.6 DSMP与SP之间的接口（Ma接口）DSMP通过该接口将订购关系同步给SP,具体接口消息参见下表。在用户自助服务时，假如在用户订购服务时需要设置与该服务有关的属性，则通过该接口修改于服务有关的属性。该接口是通过连接实现的。8.6.1 DSMP与SP之间接口消息定义消息名称消息描述SyncOrderRelationReq订购关系同步消息SyncOrderRelationResp订购关系同步应答消息8.6.2 DSMP与SP之间接口消息体定义8.6.2.1 订购关系同步消息接口消息定义（SynCOrderReIatiOnReq）8.6.2.1.1 功能描述此接口在DSMP由于某种情况更新了用户订购关系（包含订购、取消、暂停、激活）的时候，通过此接口发起与SP的更新订购关系的交互。消息名消息类型消息方向SyncOrderReIationReqRequestDSMP÷SPSyncOrderReIationRespResponseSP÷DSMP8.6.2.1.2接口内容描述SyncOrderRelationReq消息字段描述:返回定义重要性类型说明MsgType务必string消息类型TransactionID务必string该消息编号Version务必string该接口消息的版本号，本次所有的接口消息的版本都为“150”Send.Address务必addressinfoSChema发送方的地址Dest_Address务必addressinfoSChema
