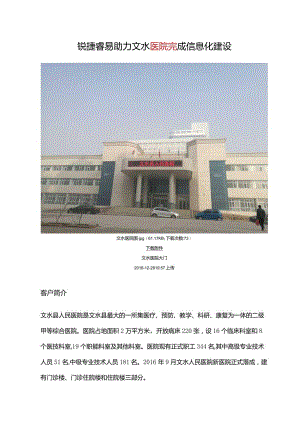

锐捷睿易助力文水医院完成信息化建设文水医院图jpg（61.17KB1下载次数:73）下载附件文水医院大门2016-12-2619:57上传客户简介文水县人民医院是文水县最大的一所集医疗、预防、教学、科研、康复为一体的二级甲等综合医院。医院占地面积2万平方米，开放病床220张，设16个临床科室和8个医技科室,19个职能科室及其他科室。医院现有正式职工344名,其中高级专业技术人员51名,中级专业技术人员181名。2016年9月文水人民医院新医院正式落成，建有门诊楼、门诊住院楼和住院楼三部分。客户需求1.业务网络万兆骨干，千兆到桌面2、内、外网隔离，医保网可以有效拦截外部的网络攻击3、建立灾备中心，实现主备切换4、监控画面不卡顿，画面查询流畅解决方案1.在本次建设中，我们公司主要负责监控网络和门诊楼、门诊住院楼的网络接入设计与规划2、监控网络采用RG-NBS5600-16SFP/12GT做核心，NBS1800系列作为监控接入交换机,实现300路200万摄像头的监控传输。3、楼层接入采用NBS56系列交换机实现千兆桌面、万兆上联的需求4、通过部署WALL1600-M5100实现医保网的安全防护,通过部署NBR2000G实现医院办公网络的外网接入5、主机房部署S6220-24XS作为门诊楼和门诊住院楼的汇聚,备机房部署S6220-48XS4QXS,作为门诊楼、门诊住院楼和住院楼的汇聚,通过VSU技术达到主备切换的目的6、文水医院网络拓扑图如下：NBS5628XG NBS5652XG NBS5628XG NBS5652XG NBS5628XGNBS5628XG NBS5652XG NBS5628XG N8S5652XG NBS5628XG7、文水医院监控网络拓扑图如下:使用效果及现场体验1、主机房设备图（有点乱，来不及整理）2、备用机房设备图（线还没来得及全插上）3、监控机房设备图4、楼层接入交换机设备图楼层接入机柜楼层监控机柜监控机房效果图客户评价文水新医院投入运营后，运行正常,院方表示，此次信息化建设达到了预期目标，为医院的后续建设提供了强有力的保障！
