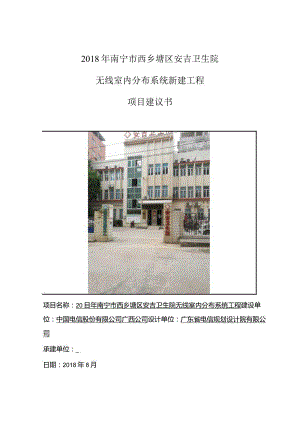

2018年南宁市西乡塘区安吉卫生院无线室内分布系统新建工程项目建议书项目名称：20目年南宁市西乡塘区安吉卫生院无线室内分布系统工程建设单位：中国电信股份有限公司广西公司设计单位：广东省电信规划设计院有限公司承建单位：_日期：2018年8月工程摘要站点基本情况站点名称南宁市西乡塘区安吉卫生院室分站点位置南宁市西乡塘区安吉街19号楼宇类型医院站点经纬度经度：108.291682,纬度：22.886394建筑物概况南宁市西乡塘区安吉卫生院位于南宁市西乡塘区安吉街19号，共有1栋楼，楼高3层，无地下室和电梯，3楼都为门诊室。电梯概括无。建筑面积总建筑面积约1554平方米其他运营商室内分布建设情况移动已做室分，联通未做室分解决方案解决方案LTEFDD+CDMA采用新型微站室分的方式共建共享自建预留CDMA和LTE覆盖区域3F平层覆盖面积约1554m2未覆盖区域说明无工程规模信源设备类型/数量新型有源分布系统基带单元(LBBU)基带单元(CBBU)扩展单元DCU远端射频单元室外微站设备15传统无源分布系统LTERRULTE直放站近端LTE直放站远端CDMARRUCDMA直放站近端CDMA直放站远端合路器类型/数量CDMA/LTE合路器WLAN/CDMA&LTE合路器WLNCDMLTE合路器天线数(副)全向吸顶天线对数周期天线射灯天线目录1工程设计概述21.1 建设目标建筑物简介21.2 建设目的21.3 建设规模22现场勘测情况22.1 目标建筑物详细情况22.2 无线网络覆盖情况53工程规模描述53.1 建筑总体覆盖建议53.2 建筑情况及覆盖建议64设备清单及工程预算65信源设备安装说明116图纸121工程设计概述1.1 建设目标建筑物简介南宁市西乡塘区安吉卫生院是社区医院，位于南宁市西乡塘区安吉街19号，交通便利，是居民医疗重要场所。根据要求，对本新建大楼整体（IF至3F平层）进行LTE+CDMA信号覆盖。该建筑为1栋楼，高3层，无电梯和地下室，楼上部分为门诊和住院部，。总建筑面积约1554平方米，本次覆盖面积约为1554平方米。1.2 建设目的（1）该大厦人流量高，手机用户数多。经测试大厦内电信手机LTE信号基本为弱、盲区；因此对该大厦进行深度覆盖势在必行，有必要在大厦内建设一套LTE室内分布系统，以达到改善信号覆盖和分流话务的目的。（2）为了提高网络质量、提高用户满意度、增加话务量，室内分布系统成为网络优化的重点。该项目建设投入使用后，大楼楼内的信号问题可以得到全面解决，同时为电信树立了良好的形象，有利于网络优化的发展。1.3 建设规模经现场勘测后，根据现场结构、拨测数据与人流情况，本站点拟采用LTEFDD新型室内分布和传统室分的方式进行覆盖（1至3F平层采用新型有源分布系统覆盖）。2现场勘测情况2.1 目标建筑物详细情况2.1.1 建筑物基本信息建筑物基本信息如下表：站点基本情况站点名称LFH南宁市西乡塘区安吉卫生院室分站点位置南宁市西乡塘区安吉街19号楼宇类型医院站点经纬度经度：108.291682,纬度：22.886394建筑物概况南宁市西乡塘区安吉卫生院位于南宁市西乡塘区安吉街19号，共有1栋楼，楼高3层，无地下室和电梯，13楼都为门诊室。电梯概括无。建筑面积总建筑面积约1554平方米其他运营商室内分布建设情移动未做室分，联通未做室分。2.1.2附图（1）建筑物外观图（2）内部装修情况图（3）建筑物地理位置地图宁MaB龙白乡沃安山P学胶O和GB小口OraMs心H中学O*ODB月席M华花WO北第安麻小区O力中9L8U*NBB立殳格O«T»e宁农业机化及IfiMrrIta广场兼温（B除Omas&O三TW三ttSrW4O中加抬技困OBl电胃候大中国石化O时宁用车界公SIOl!sftW1tHBI4ffRzvM11B)O履花小区O宁斯企史房邱堆O京年鸟子区生防蜃荷产业的大提5瘴含市场冷东SlH国中学（4）安装有源设备位置照片（1） 2无线网络覆盖情况（2） 1.TEFDD网络根据目标建筑物勘察报告测试表的统计，在该楼宇选取12个测试点，其中有12个测试点未达标，未达标率为100%o（3） CDMA网络根据目标建筑物勘察报告测试表的统计，在该楼宇选取12个测试点，其中有12个测试点未达标，未达标率为100%o3工程规模描述2.1 建筑总体覆盖建议本次工程拟对南宁市西乡塘区安吉卫生院进行L÷C网平层覆盖（含IF至3F平层）。解决方案解决方案LTEFDD+CDMA采用新型微站室分的方式共建共享自建预留CDMA和LTE覆盖区域整楼（1F-3F平层）覆盖面积约0.15万平方米未覆盖区域说明无工程规模信源设备类型/数量新型有源分布系统基带单元（LBBU）基带单元（CBBU）扩展单元DCU远端射频单元室外微站设备15传统无源分布系统LTERRULTE直放站近端LTE直放站远端CDMARRUCDMA直放站近端CDMA直放站远端合路器类型/数量CDMA/LTE合路器WLAN/CDMA&LTE合路器WLAN/CDMA/LTE合路器天线数（副）全向吸顶天线对数周期天线射灯天线2. 2建筑情况及覆盖建议楼层编号每层面积三2每层层高区域类型LTEFDD覆盖建议CDMA覆盖建议WLAN覆盖建议备注IF5184米车库全覆盖全覆盖不覆盖2F5184米诊室全覆盖全覆盖不覆盖3F5184米诊室全覆盖全覆盖不覆盖4设备清单工程材料清单：南宁市西乡塘区安吉卫生院（新建）LTE室内分布系统工程材料表序号名称型号提供方单位集采单价新增数I1C网主设备厂家2L网主设备厂家3LTE-BBU（利旧已装）分公司利旧套4CDMA-BBU（利旧已装）分公司利旧套5LTE-BBU（嵌入式）嵌入式（含基带板电源板主控板各D区公司调拨套6LTE-BBU（壁挂式）壁挂式（含基带板电源板主控板各D区公司调拨套7CDMA-BBU（嵌入式）嵌入式（含基带板电源板主控板各D区公司调拨套8CDMA-BBU（壁挂式）壁挂式（含基带板电源板主控板各D区公司调拨套9额外主控板区公司调拨块10额外基带板区公司调拨块11GPS天线BBU下沉区公司调拨副12GPS馈线BBU下沉(1/4”)区公司调拨米013GPS共享套件BBU卜沉（1拖4以下）区公司调拨套014C网RRU（利旧新领）分公司利IH台015800M-CLRRU800M-CL,交流区公司调拨台280000162.IG-LTERRU2.IG-LTE,交流区公司调拨台28000017800M-CL网光纤直放站近端己配有4个光口，已配光模块分公司申领台100018800M-CL网光纤直放站远端40W,交流,单端口，配光模块已分公司申领台40000192.1G-LTE光纤直放站近端已配有4个光口，已配光模块分公司申领台1000r三l2021G-LTE光纤直放站远端40W,交流,单端口，配光模块已分公司申领台40000211.8G-LTE5W微站RRU区公司调拨台170000222.IG-LTE5用微站RRU区公司调拨A170000231.8G42,IG-LTE5甲微站RRU区公司调拨Zx300000242.6G-LTE5用微站RRU区公司调拨Zx17000025C网馈入单元华为DCU华为DCU区公司调拨台26C网馈入单元中兴MAU中兴MAU区公司调拨台27扩展单元华为RHUB39O8华为RHUB3908区公司调拨Zx28扩展单元华为RHUB3918华为RHUB3918区公司调拨Zx29扩展单元中兴PBloOo中兴PBIooO区公司调拨台30扩展单元中兴PBU20A中兴PB1120A区公司调拨台31PRRU内置型华为3902内置型华为3902区公司调拨台6000032PRRU内置型华为3912内置型华为3912区公司调拨台6000033PRRU外置型华为3902外置型华为3902区公司调拨台6000034PRRU内置型中兴8108内置型中兴8108区公司调拨台6000535PRRU内置型中兴8119内置型中兴8119区公司调拨台6000036PRRU外置型中兴8108外置型中兴8108区公司调拨台6000037PRRU外置型中兴8119外置型中兴8119区公司调拨台6000038PRRU底座定制包干价集成厂家个50039六类双绞线（6A网线）6A,铠装（如无铠装则要带屏蔽层）分公司申领米2.0013540网线接头（水晶头）配6A网线分公司申领个1.001041网线延长舞区公司调拨个1212042壁挂机柜（9U）540*400*40Onim分公司申领个if400043壁挂机柜（6U）540*400*320mm分公司申领个346.15144落地式综合机柜落地式分公司申领个3000045光模块（BBU-A设备）1.25G,IOKM,单模,双芯双向区公司调拨配套对046光模块(BBU-RRU,10G
