施工洞口及临边的防护措施.docx

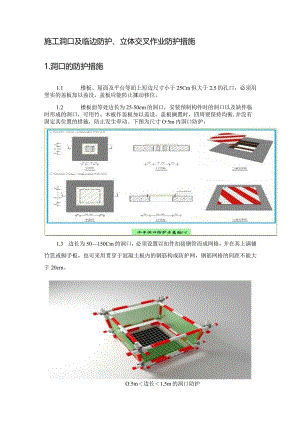

施工洞口及临边防护、立体交叉作业防护措施1.洞口的防护措施1.1 楼板、屋面及平台等面上短边尺寸小于25Cm但大于2.5的孔口，必须用坚实的盖板加以盖没，盖板应能防止挪动移位。1.2 楼板面等处边长为25-50cm的洞口，安装预制构件时的洞口以及缺件临时形成的洞口，可用竹、木板作盖板加以盖设，盖板搁置时，四周要保持均衡,并没有固定其位置的措施，防止发生牵动。下图为尺寸O5m内洞口防护：1.3 边长为50150Cm的洞口，必须设置以扣件扣接钢管而成网格，并在其上满铺竹笆或脚手板，也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格的间距不能大于20cm。O.5m边长1.5m的洞口防护1.4 边长在150Cm以上的洞口，必须在洞口的四周设防护栏杆，并在洞口下张挂安全平网。1.5 垃圾井道和烟道,应随楼层的砌筑而消除洞口，或参照预留洞口作防护。管道井施工中，除按上述办法防护外，还需加设明显的标志。如遇施工需要临时拆移防护设施时，须报请工地施工负责人核准后方可拆移。当作业结束后，要立即恢复原状。1.6 位于车辆行驶道旁边的洞口、深沟与管道坑、槽等处，在其上面所加的防护盖板侧，须有防止被任意拖动的措施。它的材质须能承受不小于当在卡车后的额定有效承载力两倍的荷载，以防车辆偏向或驶出道外冲压洞口板身。1.7 墙面等处的竖向洞口，凡落地的洞口要加装开关式、工具式或固定式防护门。门栅网格的间距应不大于15cm。也可采用防护栏杆，下设挡脚板（笆1.8 下边沿至楼板或底面的高度低于80cm的窗台等竖向洞口，如外侧落差大于2cm,就应在施工过程中加设高至1.2cm的临时防护栏杆,这是为了防止人身冲翻下落。其他对邻近的人与物有坠落危险的各种竖向的孔洞，都应该加以盖设或作一定的防护。这些防护措施都要附在固定其位置的措施，防止移位或被取走。1.9 电梯井口必须设防护栏杆或固定栅门；电梯井内每隔三层并最多隔IOm设一道安全网。1.10 施工现场通道附近的各类洞口与坑槽等处，除设置防护设施与客安全标志外，夜间还应设红灯示警。1.11 对邻近的人与物有坠落危险性的其他竖向洞口,均应予以盖设或加以防护，并有固定其位置的措施。2 .立体叉作业的安全措施2.1 支模、粉刷、砌墙各工种进行上下立体交叉施工时，不得在同一垂直方向操作。下层作业的位置，必须处于依上层高度确定的可能坠落范围半径之外。不符合以上条件时，应设置安全防护层。2.2 拆除模板、脚手架等时，下方不得有其他操作人员，拆除后，临时堆放处离楼层边沿应不小于1m,其堆放高度不能超过1m。任何拆卸下来的物品，都不许堆放在楼层口、通道口、脚手架边缘等处。2.3 结构施工自二层起，凡人员进出的通道口（包括井架、施工用电梯的进出通道口）均应搭设安全防护棚。高度超过24m的层次上交叉作业，应设双层防护。2.4 由于上方施工可能坠落物件或处于起重机把杆回转范围之内的通道，则在受影响的范围内，必须搭设顶部能防止穿透的双层保护廊。3 .临边的防护3.1 对临边高处作业，必须设置防护措施，并符合下列规定：3.1.1 基坑周边，尚未安装栏杆或栏板的的阳台、料台与挑平台周边，雨蓬与挑檐边,无外脚手架的屋面与楼层周边及水箱周边等处，都必须设置防护栏杆。3.1.2 头层墙高度超过3.2米的二层楼面周边，以及无外脚手的高度超过3.2米的楼层周边，必须在外围架设安全平网一道。3.1.3 分层施工的楼梯口和楼段边，必须安装临时护栏。顶层楼梯口应随工程结构进度安装正式防护栏杆。3.1.4 井架与施工用电梯和脚手架与建筑物通道的两侧边，必须设防护栏杆,地面通道上部应设安全护棚，双笼井架通道中间，应予以分隔封闭。3.1.5 各种垂直运输接料平台，除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆。3.2 临边防护栏杆件的规格及连接要求，应符合下列规定：3.2.1 钢筋横杆上杆直径不应小于16mm,下杆直径不应小于14mm,栏杆柱直径不应小于18mm,采用电焊或镀锌钢丝绑扎固定。3.2.2 钢管横杆及栏杆柱均采用中48X3.0mm的管材，以扣件或电焊固定。3.3 搭设临边防护栏杆时，必须符合下列要求：3.3.1 防护栏杆应由上、下两道横杆及栏杆柱组成,上杆离地高度为1.0-1.2m,下杆离地高度为0.50.6m0坡度大于1：2.2的屋面.，防护栏杆应高1.5m,并加挂安全立网，除经设计计算外，横杆长度大于2m时，必须加设栏杆柱。3.3.2 栏杆柱的固定应符合下列规定：332.1 当在基坑四周固定时，可采用钢管并打入地面5070cm深。钢管离边口的距离，不应小于50cm。332.2 当在钢筋混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊牢。332.3 当在砖或砌块等砌体上面固定及其与横杆的连接，可预先砌入规格相适应的80×6弯转扁钢作预埋铁的混凝土块，然后用上述方法固定。332.4 栏杆的固定及其与横杆的连接，其整体构造应使用防护栏杆在上杆任何处，能经受任何方向的I(MM)N外力，当栏杆所处位置有发生人群拥挤、车辆冲击或物件碰撞等可能时，应加大横杆截面或加密柱距。332.5 防护栏杆必须自上而下用安全网封密，或在栏杆下边设置严密固定的高度不低于18Cm的挡脚板或40Cm的挡脚笆，挡脚板与挡脚笆如有孔眼，不应大于25mm0板与笆下边距离底面的空隙不应大于10mm。接料平台两侧的栏杆，必须自上而下加挂安全立网或满扎竹笆。332.6 当临边的外侧面临街道时，除防护栏杆外，敞口立面必须采取满挂安全网或其他可靠措施作全封闭处理。4.防护措施4.1 .基坑边防护茎本*求,iMMggM一收家BHlMrrm&网g跖rrtHm<卜地HMMl他oo三三.i：mrthINOOeVZMJM<f÷4flU:20Od立HyM如必Iitg44小血小于AOOmi2、助*1内网MHTW7tl实作M酌If外M½W2<x>nAmwtf.K61pf*tf4CttR板则打r初安年*收色3 .MSrtH处mj引&储，水川5KJunmmm<*4<.4 .丛坑则必00垓RU小灯6、iff处HS4"13WM.4MMn14、；统小聆按照建办200589号文要求,楼梯口设1.2m高的定型化、工具化、标准化4.2. 楼梯口的防护栏杆，18Cm高的踢脚板，栏杆的横杆设为两道，防护如图所示:基本要求:1 .分房毓r的楼拂口和梯段边.必很安装时防护EH和糊脚板.2.防护竹杆应搭设：道,第一道栏杆内地1200>m,笫二道竹讦由地600m.第三道栏忏黑地I5<n.在杆高度1300m,立杆向距不大于20000m.踢脚板岛20On.3、防护E杆和踢脚板均泠刷IIfIMmJ安全警成色.4、独立楼悌,若两i均无有效遂气.则两边均应设置防护七村和踢脚板.注，楼梯边加设安全立网或设宽度不小F200.厚度不小卜25的踢脚板.楼梯临边防护示意图（单位：mm）4.3. 电梯井口按照建办200589号文要求，设置定型化、工具化、标准化的防护门，门口设置20CITl高挡脚板，在电梯井内每两层张设一道安全平网，如下图所示:电梯井防护架说明：1 .电梯井操作平台方式2或方式进提升JS开后屏用钢管穿墙搭设网格进行防护。2 .在预留孔中穿2根048.3X3.6mm铜管，铜管外送用纲替扣件连接固定,以防滑脱3 .在钢管平台上倚设50X100木林，上依硬质材料迸行封闭或张挂安全平网防护，电梯井水平防护示意图1电梯井水平防护示意图24.4. 电梯间的防护电梯间入口及层间均需作安全防护，在电梯入口用016钢筋焊接铁栅栏固定，并刷红白漆，悬挂好安全警示标志；电梯间每两层作一道水平安全网防护,如图:电税4口涧防护史保斗门河防护45临边的防护4.5.1. S坑临边防护4.52楼层、阳台、屋面边的防护在楼板施工完毕，顺结构周圈用钢管设防护栏杆，立杆间距150Omnb水平杆两道，总高150Omnb下设20Omm高挡脚板，内挂密目安全网。基本要求：1、楼层边、阳台边、屋面边防护栏杆一般采用钢管搭设.2、防护枭用三道栏杆形式.第一道栏杆高度1200m,第二道高度600an.第三道高度150M立杆间距不大于200Onm,防护内偏清挂密目安全网，卜设20Om高踢脚板.3、防护栏杆及踢脚板胡红白相间安全警戒色.4、坡度大干1:2.2的屋面,防护栏杆上杆禹防护面高度不低1500n.并增设一道横杆，满挂密H安全网.(oolnw*eaJM* 要*?00OJI.三，J.H . /, 1二5、13弓提示牌悬挂了防护栏杆和密目安全网内侧.面向楼内,且每面临边至少挂两个，楼层边、阳台边、屋面边边防护示意图4.5.3.施工电梯安全防护基本要求：* 1 <W*nIoOXloOA 的 6¾oatm 懵女蜘1、瑜1.电梯楼房运料平台应门成一体,并与结构进行可靠有效的连接.2、背层悌笼周边2.5米范国内应设置防护栏杆,防护栏杆刷红白警戒色.电梯首层入口搭设安全通道防护W!3、运料?台两侧应采用Xi（道防护栏杆进行防护.上栏杆高1200tnm.卜栏杆高600m.立杆内网满挂密白安全网.卜设2001三高躅脚板平台卜方满挂水平密日安全网.防护栏杆和勒脚板刷红门相间警戒色.施工电梯便!立面示意图中画建黎中建标识基本要求:I、施工电梯平台出口安装150OmflS对开式防护门.防护门可采用制管和倒网饵接而成（外框可采用DN32钢管.横汗可采用DS25钢管）11的卜沿距平台不应超过100m.2、平台两的设置双道防护栏.上道栏HA1200».卜道栏杆居中设置.防护栏忏内侧张挂密目安全网封闭.并设置Mn高踢脚板.平台外催挂楼层标识牌.3、防护门朝向梯笼一侧设置门H4、门框及横忏、防护栏杆均刷红白相何警戒色.防护门朝向梯定一面正中设置中建标识.工电梯平台临边防护正立面图
