施工电梯平台门自动回转归位锁定装置.docx

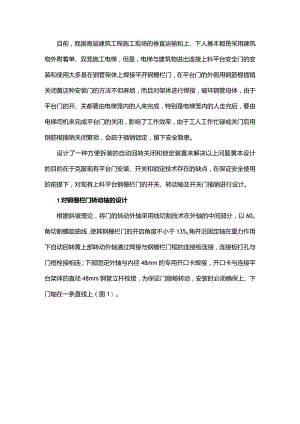

目前，我国高层建筑工程施工现场的垂直运输和上、下人基本都是采用建筑物外附着单、双笼施工电梯，但是，电梯与建筑物进出连接上料平台安全门的安装和使用大多是在钢管架体上焊接平开钢栅栏门，在平台门的外侧用钢筋棍插销关闭黄这种安装门的方法不但麻烦，而且对架体进行焊接，破坏钢管母体，由于平台门的开、关都要由电梯笼内的人来完成，特别是电梯笼内的人走完后，要由电梯司机来完成平台门的关闭，影响了工作效率，由于工人工作忙碌或关门后用钢筋棍插销关闭繁琐，会疏于插销锁定，留下安全隐患。设计了一种方便拆装的自动回转关闭和锁定装置来解决以上问题黄本设计的目的在于克服现有平台门安装、开关和锁定技术存在的缺点，在保证安全使用的前提下，对现有上料平台钢栅栏门的开关、转动轴及开关门插销进行设计。1对钢栅栏门转动轴的设计根据斜坡理论，将门的转动外轴采用线切割技术在外轴的中间部分，以60o角切割螺旋曲线，使其钢栅栏门的开启角度不小于135o角并沿固定轴在重力作用下自动回转黄上部转动外轴通过焊接与钢栅栏门框的连接板连接，连接板打孔与门框栓接相连；下部固定外轴与内径48mm的专用开口卡焊接，开口卡与连接平台架体的直径48mm钢管立杆栓接，为保证门顺畅转动，安装时必须确保上、下门轴在一条直线上（图1）。(a)(b)(c)图1转动轴及连接件透视(a)下转动轴；(b)上转动轴；(C)连接件2对钢栅栏门锁定桩的设计为保证门的锁定安全、可靠及连接方便，将锁定桩制成丁字头，另一端与连接板焊接，连接板与钢栅栏门框打孔栓接(图2)。图2锁定桩及连接立面示意3对钢栅栏门锁的设计为方便工人开门，根据杠杆原理将门锁的开启制作成推压把手；为保证两扇门的自动回转归位锁定，将门锁的内、外侧均制作成斜舌头，这样不管哪一扇门先自动归位都能自动锁定黄锁外壳的上、下端均焊接连接板，连接板打孔与门框栓接(图3,4)。图3门锁剖面示意图4门锁透视示意采用该设计装置的高层室外施工电梯，其上料平台门可以自动回转归位和锁定，为施工人员的进出和开关门提供安全、方便和快捷的通道，加快了施工电梯的运转速度，提高了综合效益。
