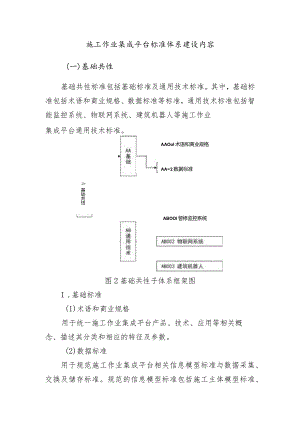

施工作业集成平台标准体系建设内容(一)基础共性基础共性标准包括基础标准及通用技术标准。其中，基础标准包括术语和商业规格、数据标准等标准，通用技术标准包括智能监控系统、物联网系统、建筑机器人等施工作业集成平台通用技术标准。AA2数据标准AAOoI术语和商业规格A基础共忸ABOOl曾修监控系统图2基础共性子体系框架图1 .基础标准(1)术语和商业规格用于统一施工作业集成平台产品、技术、应用等相关概念、描述其分类和相应的特征及参数。(2)数据标准用于规范施工作业集成平台相关信息模型标准与数据采集、交换及储存标准。规范的信息模型标准包括施工主体模型标准、集成平台模型标准及机器人、设备设施模型标准等。规范的数据包括集成平台运行数据、施工数据及环境数据等。2 .通用技术标准(1)智能监控系统用于规范施工作业集成平台智能监控系统的系统架构,安全监测、智能预警、双向反馈、数字李生等系统功能以及管理层、分析层及感知层的技术要求。(2)物联网系统用于规范施工作业集成平台物联网系统的技术要求及测试评价体系，包括传感器、高精度定位、融合感知等感知技术，网络架构、网络设备、接入协议等网络通信技术，边缘网关、边缘控制器、资源配置与协同等边缘计算要求，物联网设备及系统测试要求、功能评价体系与方法。(3)建筑机器人用于规范施工作业集成平台建筑机器人的技术条件、分类及功能、安全实施及性能评价，包括建筑机器人的硬件连接、软件连接标准，布料机器人、搬运机器人、巡检机器人等各类机器人功能参数，建筑机器人运行条件、使用和维护标准及相关安全防护标准，建筑机器人评价指标、运行工况及评价报告等标准。(二)应用领域应用领域类标准依据施工作业集成平台应用领域进行划分，包括不同场景五类施工作业集成平台的产品标准。BOOi高层修就J施工作业复成平台B002高居建筑较H熨施工作业成军台B应用域9003装配式址就施工作业修成寻台004核岛反应地厂的E作业集成甲M0005高建构筑物施工作量集成平台图3应用领域子体系框架图1 .高层建筑重载型施工作业集成平台高层建筑重载型施工作业集成平台指面向超高层建筑核心筒建造需求，利用墙体微凸构造承力，集成塔机、施工电梯、布料机等大型施工装备和设施的重型集成平台。产品标准用于规范高层建筑重载型施工作业集成平台基本参数与型号、技术要求、试验方法、检验规则、随行文件以及标志、包装和运输等标准。2 .高层建筑轻载型施工作业集成平台高层建筑轻载型施工作业集成平台指适用于普通高层施工的轻型集成平台，具备构配件标准化、集成设施智能化、支点小型化等特点以及全天候施工保障系统。产品标准用于规范高层建筑轻载型施工作业集成平台基本参数与型号、技术要求、试验方法、检验规则、随行文件以及标志、包装和运输等标准。3 .装配式建筑施工作业集成平台装配式建筑施工作业集成平台指面向装配式建筑（装配式剪力墙结构）建造需求，集成桥式起重机设备，通过前端数据智能驱动，集合预制构件设计工厂-现场智能建造技术的落地式施工作业集成平台。产品标准用于规范装配式建筑施工作业集成平台基本参数与型号、技术要求、试验方法、检验规则、随行文件以及标志、包装和运输等标准。4 .核岛反应堆厂房施工作业集成平台核岛反应堆厂房施工作业集成平台指面向核岛反应堆厂房全阶段建造工艺需求，提供多层流水作业面，具备整体自爬升功能及类工厂化的作业环境的施工作业集成平台。产品标准用于规范核岛反应堆厂房施工作业集成平台基本参数与型号、技术要求、试验方法、检验规则、随行文件以及标志、包装和运输等标准。5 .高耸建构筑物施工作业集成平台高耸建构筑物施工作业集成平台指适用于桥梁高墩、高塔以及烟囱等大高宽比、渐变立面高耸建构筑物的自适应施工作业集成平台。产品标准用于规范高耸建构筑物施工作业集成平台基本参数与型号、技术要求、试验方法、检验规则、随行文件以及标志、包装和运输等标准。6 .应用领域关键技术BOO一兽建筑矗舒施工作业或平台BA001设计规范BKXJI箧成设普88特色技术 BBoO2凸支点图4高层建筑重载型施工作业集成平台子体系框架图BAO12安全评估般催BAa)9设计规范B002高S建策较K型施工作业集成平台T BAoI3安全掾作双程BA014拆修技术规程B015检青与It护规程BA016 MMABB特色技末BB003转型(支点图5高层建筑轻载型施工作业集成平台子体系框架图(1)设计规范用于规范本类应用领域施工作业集成平台各系统的设计方法，包括验算、载荷规定、组合方式等设计准则，结构系统的材料、强度验算、稳定性验算方法及构造规定，顶升机构、翻转机构、液压系统等机构系统的设计标准，电气系统的工作环境、电源电缆、照明信号等设计要求。(2)验收技术规程用于规范本类应用领域施工作业集成平台各分项系统进入施工现场后的验收标准，包括验收资料、验收人员、验收环境等验收条件规定，外观质量、精度等级、机构性能等验收内容，支承动力系统、钢平台系统、附属系统等各系统验收试验标准。(3)安装技术规程用于规范本类应用领域施工作业集成平台在施工现场的安装方法，包括安装资质、安装职责、人员培训等管理规定，安装资料、安装方案、作业环境、安装设备等安装准备，定位预埋、结构安装、机构安装等安装流程。(4)安全评估规程用于规范本类应用领域施工作业集成平台完成现场安装、形成整机后的安全评估程序，包括评估资料、评估人员、评估条件等评估条件规定，顶升试验、载荷试验、应力测试等整机试验方法，评定方法、安全评估标识、安全评估报告等整机评定标准。(5)安全操作规程用于规范本类应用领域施工作业集成平台在施工过程中的操作方法，包括人员要求、作业状态等基本规定，施工状态、顶升状态、停工状态等各作业状态下的操作规定，吊装、布料、模板系统等设备设施操作规定。(6)拆除技术规程用于规范本类应用领域施工作业集成平台完成施工作业后的拆除方法，包括拆除资质、拆除职责、人员培训等管理规定，拆除资料、拆除方案、作业环境、拆除设备等拆除准备，附属系统拆除、辅助措施、结构拆除、预埋处理等拆除流程，部件保护、储存条件、拆除报告等拆后管理程序。(7)检查与维护规程用于规范本类应用领域施工作业集成平台的检查与维护流程，包括人员要求、检查维护条件等基本规定，检查计划、检查方法、检查记录等检查标准，计划性维护、非计划性维护、维护记录等维护标准。(8)再制造用于规范本类应用领域施工作业集成平台周转使用的再制造方法，包括外观质量、性能评估、成本分析等再制造性评估方法，再制造设计、再制造拆解、再制造加工等再制造实施标准，以及支承动力系统、钢平台系统、附属系统等各系统的再制造出厂验收标准。7 .应用领域特色技术(1)高层建筑重载型施工作业集成平台集成设备用于规范高层建筑重载型施工作业集成平台集成的各类设备及其技术标准，包括所集成的塔式起重机、混凝土布料机、施工电梯等设备设施的基本参数与型号、技术要求、设备接口以及性能评估方法。(2)高层建筑重载型施工作业集成平台微凸支点微凸支点为高层建筑重载型施工作业集成平台的高承载力支点。标准用于规范微凸支点的构成、设计方法、试验方法及制作要求。(3)高层建筑轻载型施工作业集成平台轻型支点轻型支点为高层建筑轻载型施工作业集成平台的可周转承力支点。标准用于规范轻型支点的构成、设计方法、试验方法及安装要求。
