止水带、膨胀橡胶检测作业指导书.docx

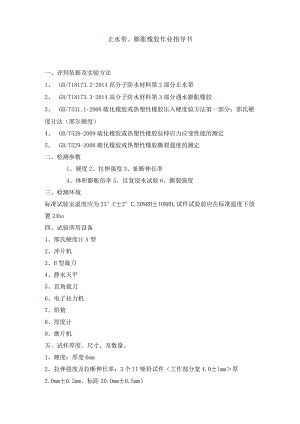

止水带、膨胀橡胶作业指导书一、评判依据及实验方法1、 GB/T18173.2-2014高分子防水材料第2部分止水带2、 GB/T18173.3-2014高分子防水材料第3部分遇水膨胀橡胶3、 GB/T531.1-2008硫化橡胶或热塑性橡胶压入硬度验方法第一部分：邵氏硬度计法（邵尔硬度）4、 GB/T528-2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定5、 GB/T529-2008硫化橡胶或热塑性橡胶撕裂强度的测定二、检测参数1、硬度2、拉伸强度3、扯断伸长率4、体积膨胀倍率5、反复浸水试验6、撕裂强度三、检测环境标准试验室温度应为23°C±2°C,50%RH±10%RH,试件试验前应在标准温度下放置24ho四、试验所用设备1、邵氏硬度计A型2、冲片机3、H型裁刀4、静水天平5、直角裁刀6、电子拉力机7、烘箱8、厚度计9、磨片机五、试样厚度、尺寸、及数量。1、硬度：厚度6mm2、拉伸强度及拉断伸长率：3个II哑铃试件（工作部分宽4.0±lmm厚2.Omm±0.2mm、标距20.Omm±0.5mm）3、体积膨胀倍率：3个长宽各20mm±0.2mm厚度2.0mm±0.2m°4、撕裂强度：5个厚度2.Omm±0.2mm,的无割口直角型试样。六.检测步骤1、硬度(试验要求试件厚度最少6mm,可叠加不超过三层来测试)以不大于3.2Inm/s的速度将硫化类压3s,热塑类压15s,均匀在试件不同位置至少两两相距6m测五次取中值。2、拉伸强度及拉断伸长率。测量试件工作部位中部和两端的厚度以中位数做试件的厚度，以狭窄部位的距离作为宽度精确至0.05mmo将试件垂直的夹在夹具中央部位，夹上引伸计，以500三min±50unmin拉伸试件，记录最大力和断裂的变形距离。拉伸强度计算公式：Ts=FmWt拉断伸长率计算公式：Eb=100(Lb-LO)/L0Ts-拉伸强度，单位(MPa)FnI-记录的最大力，单位(N)W-狭窄部位的宽度，单位(mm)b试件长度部位厚度，单位(mm)Eb-拉断伸长率，单位%1.b-断裂时长度，单位单位(mm)1.O-初始试验长度，单位(mm)3、体积膨胀倍率称出试件在空气中的质量，在称出试件在蒸储水中的质量，将试样浸泡在(23±5)的300ml蒸僧水中72h,称出在蒸储水中的质量，在称出空气中质量。结果取三个试件的算术平均值。计算公式:V=m3-m4+m5mI-m2+m5*100%V-体积膨胀倍率，%ml-浸泡前空气中质量，单位(g)m2-浸泡前蒸储水中质量，单位(g)m3-浸泡后空气中质量，单位(g)1114-浸泡后蒸储水中质量，单位(g)4、反复浸水试验将试样浸泡在(23±5)C的蒸储水中16h,取出后在(70±2)C下烘干8h,再浸泡16h,在烘干8h,反复4个循环后，测拉伸强度和拉断伸长率，并6.3方法测体积膨胀倍率。5、撕裂强度测撕裂区域三点厚度取中值，将试件垂直夹持在夹具中央，以500mmin±50mmmin的速度拉伸试件，直至断裂，结果以每个方向的中位数、最大值、最小值共同表示，精确到整位数。计算公式：Ts=FdTs-撕裂强度单位(KNm)F-撕裂时所需的力单位(N)d-厚度中位数单位(mm)七、记录与归档。试验完成后做好各项的记录与判定报技术负责人签字并签发报告后将各项原始记录归档保存。
