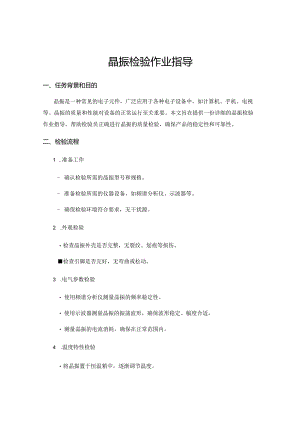

晶振检验作业指导.docx

晶振检验作业指导一、任务背景和目的晶振是一种常见的电子元件，广泛应用于各种电子设备中，如计算机、手机、电视等。晶振的质量和性能对设备的正常运行至关重要。本文旨在提供一份详细的晶振检验作业指导，帮助检验员正确进行晶振的质量检验，确保产品的稳定性和可靠性。二、检验流程1 .准备工作- 确认检验所需的晶振型号和规格。- 准备检验所需的仪器设备，如频谱分析仪、示波器等。- 确保检验环境符合要求，无干扰源。2 .外观检验检查晶振外壳是否完整，无裂纹、划痕等损伤。检查引脚是否完好，无弯曲或松动。3 .电气参数检验 使用频谱分析仪测量晶振的频率稳定性。 使用示波器测量晶振的振荡波形，确保波形稳定、幅度合适。 测量晶振的电流消耗，确保在正常范围内。4 .温度特性检验将晶振置于恒温箱中，逐渐调节温度。在不同温度下，测量晶振的频率变化情况，记录数据。根据数据分析晶振的温度特性，判断其是否符合要求。5 .环境适应性检验将晶振置于高温湿热环境中，持续一段时间。-在环境适应性测试结束后，进行电气参数检验，确保晶振的性能未受到影响。6 .报告撰写将检验结果整理成报告，包括晶振的外观检验、电气参数检验、温度特性检验和环境适应性检验的数据和分析结果。报告中应包括晶振的型号、规格以及检验日期等信息。三、数据分析和判定标准1 .外观检验-外壳完整，无损伤。-引脚完好，无弯曲或松动。2 .电气参数检验- 频率稳定性：在正常工作条件下，频率变化不超过规定范围。- 振荡波形：波形稳定，幅度合适。- 电流消耗：在正常工作条件下，电流消耗符合规定范围。3 .温度特性检验-频率变化率：在不同温度下，频率变化率不超过规定范围。4 .环境适应性检验-经过高温湿热环境测试后，晶振的性能未受到影响。四、注意事项1 .检验员应具备一定的电子元器件知识和实验操作经验。2 .在检验过程中，应注意安全，避免触碰高压电源或其他危险部件。3 .确保仪器设备的准确性和可靠性，定期进行校准和维护。4 .检验环境应符合要求，避免有干扰源或其他影响检验结果的因素存在。5 .检验记录应准确、完整，以便后续分析和追溯。通过以上的晶振检验作业指导，检验员可以按照规定的流程和标准进行晶振的质量检验。通过外观检验、电气参数检验、温度特性检验和环境适应性检验，可以确保晶振的质量和性能符合要求。及时撰写检验报告，并进行数据分析和判定，有助于产品质量的监控和改进。同时，注意事项的遵守也能保障检验的安全和准确性。
