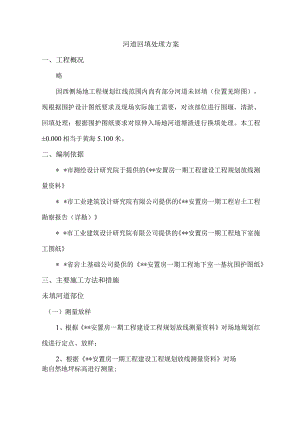

河道回填处理方案一、工程概况略因西侧场地工程规划红线范围内尚有部分河道未回填（位置见附图），现根据围护设计图纸要求及现场实际施工需要，对该部位进行围堰、清淤、回填处理；根据围护图纸要求对原伸入场地河道塘渣进行换填处理。本工程±0.000相当于黄海5.100米。二、编制依据* *市测绘设计研究院于提供的*安置房一期工程建设工程规划放线测量资料* *市工业建筑设计研究院有限公司提供的*安置房一期工程岩土工程勘察报告（详勘）* *市工业建筑设计研究院有限公司提供的*安置房一期工程地下室施工图纸* *省岩土基础公司提供的*安置房一期工程地下室一基坑围护图纸三、主要施工方法和措施未填河道部位（一）测量放样1、根据*安置房一期工程建设工程规划放线测量资料对场地规划红线进行定点、放样；2、根据*安置房一期工程建设工程规划放线测量资料对场地自然地坪标高进行测量;3、根据*安置房一期工程地下室一基坑围护图纸确定围护桩位置；4、租赁船只测量需回填河道长度、宽度、水平面标高及水平面以下深度；目前该部分工作已于10月20日下午会同监理测量完成，经测得，需回填河道长度34米，宽度10米，现河道水面以下深度3.2米,自然地坪面标高2.4米（相当于黄海高程2.7）,现河道水面标高407米（相当于黄海1.03米），河底标高7.27米（相当于黄海-2.17米）。（二）、松木桩围堰施工综合考虑回填河道特点、施工和周边环境结合施工工期等因素，为确保该施工段安全、顺利完成施工任务，拟对该部分河道采用松双排木桩土包围堰，围堰顶标高高出水面0.5米，松木桩桩顶标高同围堰顶标高。施工顺序：施工准备一一木桩围堰一一抽水河底清淤一一按围护图纸要求素土分层回填、夯实1、租赁专业河道清淤船一艘，辅助船只一艘，对需回填河道河底进行清淤，完毕后，在外侧打双排松木桩，桩长7M,桩径小端不小于0.2M,桩水平间距0.4米，排间距3米；2、木桩施工完毕后，采用竹笆做隔离层，从河道底部叠至桩顶;3、利用麻袋素粘土包将需回填部位河道与原河道进行断流；4、采用污水泵将需回填部位河道积水抽排；5、利用专业清淤船将河道底部淤泥二次清除；6、利用挖土机采用素粘土对已清淤部位进行分层回填密实，同时并利用压路机进行碾压，每层回填厚度不大于300,要求压实系数达到围护图纸（WS01修）要求（即压实系数大于0.96,回填宽度保证至围护桩中心大于15米）；7、考虑围护桩基施工需要，素土回填高度至自然地坪以下1米,剩余土方采用细塘渣回填至自然地坪面标高；原河道伸入场地部位（一）测量放样1、会同监理根据施工场地实际情况结合*安置房一期工程建设工程规划放线测量资料对伸入场地原河道部位长度、宽度、自然地坪标高进行测量；2、对该部分实测数据进行签证（二）塘渣换填1、利用挖机对伸入场地原河道部位塘渣进行挖除，挖除深度至河底；2、根据围护图纸（WS-O4）修要求，塘渣挖除部位采用素粘土回填；3、考虑桩基施工需要，素土回填高度至自然地坪以下1米，剩余土方采用细塘渣回填至自然地坪面标高；四、施工机械安排序号机械设备名称规格型号数量生产能力1专业河道清淤船1良好2辅助船只1良好3反铲挖掘机PC2001良好4污水泵JB-22良好5自卸汽车15T3良好五、环境保护及安全保证措施(一)环境保护措施1、根据规划放线平面图纸控制好规划红线尺寸，确保回填范围在场地规划红线范围内；2、利用专业河道清淤船只进行淤泥清理，所有清除淤泥运至指定区域处理，确保周边环境不受淤泥污染；3、回填、运土车辆出场时进行清理，避免因车辆将泥土带至场外而造成的污染。(一)安全保证措施1、对职工进行安全生产教育和法制教育，提高安全意识；2、松木桩施工完毕后，确保桩身牢固，如发现桩身滑动迹象时,应立即停止下道工序施工；3、所有施工机械必须由专业人员进行，施工时要、派专职安全人员进行管理，并在四周设置警示标志。4、挖掘机作业时，应注意以下安全细节：1）作业时，挖掘机履带应距离工作面边缘至少保持1-1.5米距2）挖掘机作业半径内严禁站人，铲斗未离开工作面时，挖掘机不得作行走、回转等动作；3）装车时，不得碰撞车辆任何部分附图：1、未填河道平面位置图2、松木桩围堰横断面图
