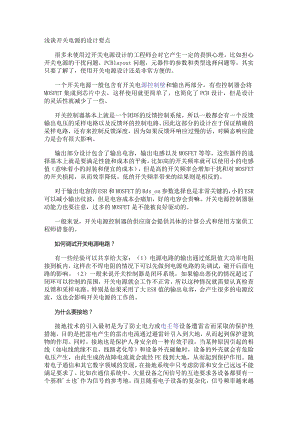

浅谈开关电源的设计要点.docx

浅谈开关电源的设计要点很多未使用过开关电源设计的工程师会对它产生一定的畏惧心理，比如担心开关电源的干扰问题，PCBlayout问题，元器件的参数和类型选择问题等。其实只要了解了，使用开关电源设计还是非常方便的。一个开关电源一般包含有开关电源控制壁和输出两部分，有些控制器会将MOSFET集成到芯片中去，这样使用就更简单了，也简化了PCB设计，但是设计的灵活性就减少了一些。开关控制器基本上就是一个闭环的反馈控制系统，所以一般都会有一个反馈输出电压的采样电路以及反馈环的控制电路。因此这部分的设计在于保证精确的采样电路，还有来控制反馈深度，因为如果反馈环响应过慢的话，对瞬态响应能力是会有很大影响。输出部分设计包含了输出电容，输出电感以及MOSFET等等，这些器件的选择基本上就是要满足性能和成本的平衡，比如高的开关频率就可以使用小的电感值（意味着小的封装和便宜的成本），但是高的开关频率会增加干扰和对MOSFET的开关损耗，从而效率降低。低的开关频率带来的结果则是相反的。对于输出电容的ESR和MOSFET的Rds_on参数选择也是非常关键的，小的ESR可以减小输出纹波，但是电容成本会痛加，好的电容会贵嘛。开关电源控制器驱动能力也要注意，过多的MOSFET是不能被良好驱动的。一般来说，开关电源控制器的供应商会提供具体的计算公式和使用方案供工程师借鉴的。如何调试开关电源电路？有一些经验可以共享给大家：（1）电源电路的输出通过低阻值大功率电阻接到板内，这样在不焊电阻的情况下可以先做到电源电路的先调试，避开后面电路的影响。（2）一般来说开关控制器是闭环系统，如果输出恶化的情况超过了闭环可以控制的范围，开关电源就会工作不正常，所以这种情况就需要认真检查反馈和采样电路。特别是如果采用了大ESR值的输出电容，会产生很多的电源纹波，这也会影响开关电源的工作的。为什么要接地？接地技术的引入最初是为了防止电力或电壬等设备遭雷击而采取的保护性措施，目的是把雷电产生的雷击电流通过避雷针引入到大地，从而起到保护建筑物的作用。同时，接地也是保护人身安全的一种有效手段，当某种原因引起的相线（如电线绝缘不良，线路老化等）和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的故障电流就会流经PE线到大地，从而起到保护作用。随着电子通信和其它数字领域的发展，在接地系统中只考虑防雷和安全已远远不能满足要求了。比如在通信系统中，大量设备之间信号的互连要求各设备都要有一个基准'±也'作为信号的参考地。而且随着电子设备的复杂化，信号频率越来越高，因此，在接地设计中，信号之间的互扰等电磁兼容问题必须给予特别关注，否则，接地不当就会严重影响系统运行的可靠性和稳定性。最近，高速信号的信号回流技术中也引入了“地”的概念。接地的定义在现代接地概念中、对于线路工程师来说，该术语的含义通常是“线路电压的参考点”；对于系统设计师来说，它常常是机柜或机架;对电气工程师来说，它是绿色安全地线或接到大地的意思。一个比较通用的定义是“接地是电流返回其源的低阻抗通道”。注意要求是“低阻抗”和“通路”。常见的接地符号PE、PGND、FG-保护地或机壳;BGND或DC-RETURN-直流-48V（+24V）电源（电池）回流;GND-工作地;DGND-数字地;AGND-模拟地;LGND-防雷保护地。合适的接地方式接地有多种方式，有单点接地，多点接地以及混合类型的接地。而单点接地又分为串联单点接地和并联单点接地。一般来说，单点接地用于简单电路，不同功能模块之间接地区分，以及低频（fIOMHz）电路时就要采用多点接地了或者多层板（完整的地平面层）。信号回流和跨分割的介绍对于一个电子信号来说，它需要寻找一条最低阻抗的电流回流到地的途径，所以如何处理这个信号回流就变得非常的关键。第一，根据公式可以知道，辐射强度是和回路面积成正比的，就是说回流需要走的路径越长，形成的环越大，它对外辐射的干扰也越大，所以，PCB布板的时候要尽可能减小电源回路和信号回路面积。第二，对于一个高速信号来说，提供有好的信号回流可以保证它的信号质量，这是因为PCB上传输线的特性阻抗一般是以地层（或电源层）为参考来计算的，如果高速线附近有连续的地平面，这样这条线的阻抗就能保持连续，如果有段线附近没有了地参考，这样阻抗就会发生变化，不连续的阻抗从而会影响到信号的完整性。所以，布线的时候要把高速线分配到靠近地平面的层，或者高速线旁边并行走一两条地线，起到屏蔽和就近提供回流的功能。第三，为什么说布线的时候尽量不要跨电源分割，这也是因为信号跨越了不同电源层后，它的回流途径就会很长了，容易受到干扰。当然，不是严格要求不能跨越电源分割，对于低速的信号是可以的，因为产生的干扰相比信号可以不予关心。对于高速信号就要认真检查，尽量不要跨越，可以通过调整电源部分的走线。（这是针对多层板多个电源供应情况说的）为什么要将模拟地和数字地分开，如何分开?模拟信号和数字信号都要回流到地，因为数字信号变化速度快，从而在数字地上引起的噪声就会很大，而模拟信号是需要一个干净的地参考工作的。如果模拟地和数字地混在一起，噪声就会影响到模拟信号。一般来说，模拟地和数字地要分开处理，然后通过细的走线连在一起，或者单点接在一起。总的思想是尽量阻隔数字地上的噪声窜到模拟地上。当然这也不是非常严格的要求模拟地和数字地必须分开，如果模拟部分附近的数字地还是很干净的话可以合在一起。单板上的信号如何接地？对于一般器件来说，就近接地是最好的，采用了拥有完整地平面的多层板设计后，对于一般信号的接地就非常容易了，基本原则是保证走线的连续性，减少过孔数量;靠近地平面或者电源平面，等等。单板的接口器件如何接地？有些单板会有对外的输入输出接口，比如串口连接器，网口RJ45连接器等等，如果对它们的接地设计得不好也会影响到正常工作，例如网口互连有误码，丢包等，并且会成为对外的电磁干扰源，把板内的噪声向外发送。一般来说会单独分割出一块独立的接口地，与信号地的连接采用细的走线连接，可以串上O欧姆或者小阻值的电阻。细的走线可以用来阻隔信号地上噪音过到接口地上来。同样的，对接口地和接口电源的滤波也要认真考虑。带屏蔽层的电缆线，屏蔽层如何接地？屏蔽电缆的屏蔽层都要接到单板的接口地上而不是信号地上，这是因为信号地上有各种的噪声，如果屏蔽层接到了信号地上，噪声电压会驱动共模电流沿屏蔽层向外干扰，所以设计不好的电缆线一般都是电磁干扰的最大噪声输出源。当然前提是接口地也要非常的干净。
