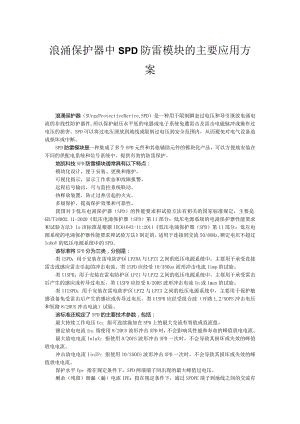

浪涌保护器中SPD防雷模块的主要应用方案浪涌保护器（SUrgeProtectiveDevice,SPD）是一种用于限制瞬态过电压和导引泄放电涌电流的非线性防护器件,用以保护耐压水平低的电器或电子系统免遭雷击及雷击电磁脉冲或操作过电压的损害。SPD可以将过电压泄放到地线或限制过电压到安全范围内，从而避免对电气设备造成损坏或中断。SPD防雷模块是一种集成了多个SPD元件和其他辅助元件的模块化产品，可以方便地安装在不同的供配电系统和信号系统中，提供有效的防雷保护。地凯科技SPD防雷模块通常具有以下特点：模块化设计，便于安装、更换和维护。可视化指示，显示工作状态和故障报警。远程信号输出，可与监控系统联动。热释放装置，防止过热引起的火灾。多级保护，提高保护效果和可靠性。我国对于低压电涌保护器（SPD）的性能要求和试验方法有相关的国家标准规定，主要是GB/T18802.11-2020低压电涌保护器（SPD）第11部分：低压电源系统的电涌保护器性能要求和试验方法Io该标准是根据IEC61643-11:2011低压电涌保护器（SPD）第11部分：低压电源系统的电涌保护器性能要求和试验方法制定的，适用于连接到交流50/60Hz,额定电压不超过IoOoV的低压电源系统中的SPD。该标准将SPD分为三类，分别是：类ISPD：用于安装在雷电防护区LPZOA与LPZI之间的低压电源系统中，主要用于承受直接雷击或感应雷击引起的冲击电流。类1SPD应经受10/350us波形冲击电流Iimp的试验。类IlSPD：用于安装在雷电防护区LPZl与LPZ2之间的低压电源系统中，主要用于承受雷击后产生的感应或传导过电压。类11SPD应经受8/20HS波形冲击电流In或Imax的试验。类IIlSPD：用于安装在雷电防护区LPZ2与LPZ3之间的低压电源系统中，主要用于保护敏感设备免受雷击后产生的感应或传导过电压。类UISPD应经受组合波（开路1.2/50PS冲击电压和短路8/20US冲击电流）试验。该标准还规定了SPD的主要技术参数，包括：最大持续工作电压Uc：指可连续施加在SPD上的最大交流有效值或直流值。额定放电电流In：指使用8/20US波形冲击SPD时，不会影响其性能和寿命的峰值放电电流。最大放电电流InlaX：指使用8/20US波形冲击SPD一次时，不会导致其损坏或失效的峰值放电电流。冲击放电电流IinIP：指使用10/350US波形冲击SPD一次时，不会导致其损坏或失效的峰值放电电流。保护水平Up：指在规定条件下，SPD两端端子间出现的最大峰值过电压。剩余（残留）泄漏（漏）电流IPE：指在规定条件下，通过SPDPE端子到地线之间的交流有效值或直流值。该标准还规定了SPD的安装、标识、分类、性能、试验等方面的要求，为SPD的设计、制造、选用、检测提供了依据。SPD防雷模块可以广泛应用于各种需要保护三相交流电源系统的行业，例如：电力行业：电力行业的设备如变压器、发电机、配电柜、开关柜等，都需要安装SPD防雷模块，以防止雷电或其他因素引起的过电压对其造成损坏。一般情况下，可以在电源进线端安装类ISPD防雷模块，以承受直接雷击或感应雷击引起的冲击电流；在分支线路端安装类IISPD防雷模块，以承受雷击后产生的感应或传导过电压;在敏感设备端安装类IIISPD防雷模块，以保护设备免受过电压的影响。同时，还应注意SPD防雷模块的接地、接线、配合保护等方面的要求，以确保SPD防雷模块的有效工作。通信行业：通信行业的设备如基站、交换机、路由器、服务器等，都需要安装SPD防雷模块，以防止雷电或其他因素引起的过电压对其造成损坏。一般情况下，可以在电源进线端安装类ISPD防雷模块，以承受直接雷击或感应雷击引起的冲击电流；在分支线路端安装类IISPD防雷模块，以承受雷击后产生的感应或传导过电压；在敏感设备端安装类IHSPD防雷模块，以保护设备免受过电压的影响。同时，还应注意SPD防雷模块的接地、接线、配合保护等方面的要求，以确保SPD防雷模块的有效工作。石油化工行业：石油化工行业的设备如泵站、阀门、仪表、控制柜等，都需要安装SPD防雷模块，以防止雷电或其他因素引起的过电压对其造成损坏。一般情况下，可以在电源进线端安装类ISPD防雷模块，以承受直接雷击或感应雷击引起的冲击电流；在分支线路端安装类IISPD防雷模块，以承受雷击后产生的感应或传导过电压;在敏感设备端安装类IIISPD防雷模块，以保护设备免受过电压的影响。同时，还应注意SPD防雷模块的接地、接线、配合保护等方面的要求，以确保SPD防雷模块的有效工作。建筑行业：建筑行业的设备如空调、照明、消防、监监控系统等，都需要安装SPD防雷模块，以防止雷电或其他因素引起的过电压对其造成损坏。一般情况下，可以在电源进线端安装类ISPD防雷模块，以承受直接雷击或感应雷击引起的冲击电流；在分支线路端安装类IISPD防雷模块，以承受雷击后产生的感应或传导过电压；在敏感设备端安装类IHSPD防雷模块，以保护设备免受过电压的影响。同时，还应注意SPD防雷模块的接地、接线、配合保护等方面的要求，以确保SPD防雷模块的有效工作。综上所述，SPD防雷模块是一种集成了多个SPD元件和其他辅助元件的模块化产品，可以方便地安装在不同的供配电系统和信号系统中，提供有效的防雷保护。SPD防雷模块的性能要求和试验方法遵循GB/T18802.11-2020标准,该标准是根据IEC61643-11:2011标准制定的。SPD防雷模块可以广泛应用于各种需要保护三相交流电源系统的行业，例如电力、通信、石油化工、建筑等行业。SPD防雷模块可以有效地保护设备免受雷电或其他因素引起的过电压的损害，提高设备的安全性和可靠性。
