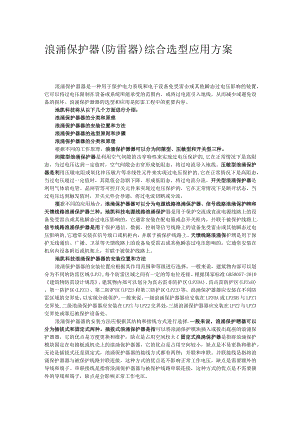

浪涌保护器（防雷器）综合选型应用方案.docx
浪涌保护器(防雷器)综合选型应用方案浪涌保护器器是一种用于保护电力系统和电子设备免受雷击或其他瞬态过电压影响的装置，它可以将过电压限制在设备或系统所能承受的范围内，或将过电流引入地线，从而减少或避免设备的损坏。浪涌保护器器的选型和应用是防雷工程中的重要内容。地凯科技将从以下几个方面进行介绍：浪涌保护器器的分类和原理浪涌保护器器的安装位置和方法浪涌保护器器的选型原则和步骤浪涌保护器器的分类和原理根据不同的工作原理，浪涌保护器器可以分为间隙型、压敏型和开关型三种。间隙型浪涌保护器是利用空气间隙的击穿特性来实现过电压保护的,它在正常情况下是高阻态，当过电压达到一定值时，空气间隙会击穿形成低阻态，将过电流导入地线。压敏型浪涌保护器是利用压敏电阻或氧化锌压敏片等非线性元件来实现过电压保护的,它在正常情况下是高阻态，当过电压超过一定值时，其阻值会急剧下降，形成低阻态，将过电流分流。开关型浪涌保护器是利用气体放电管、晶闸管等可控开关元件来实现过电压保护的，它在正常情况下是断开状态，当过电压达到触发值时，开关元件会导通，将过电流切断或分流。根据不同的应用场合，浪涌保护器器可以分为电源线路浪涌保护器、信号线路浪涌保护和天馈线路浪涌保护器三种。地凯科技电源线路浪涌保护器是用于保护交流或直流电源线路上的设备免受雷击或其他瞬态过电压影响的，它通常安装在配电箱或总开关柜内，并联于被保护线路上.信号线路浪涌保护器是用于保护通信、数据、控制等信号线路上的设备免受雷击或其他瞬态过电压影响的,它通常安装在信号端口或机柜内，并联于被保护线路上。天馈线路浪涌保护甥是用于保护无线通信、广播、卫星等天馈线路上的设备免受雷击或其他瞬态过电压影响的，它通常安装在机房内设备附近或机架上，并联于被保护线路上。地凯科技浪涌保护器器的安装位置和方法浪涌保护器器的安装位置应根据其作用范围和等级进行选择。一般来说，建筑物内部可以划分为不同的防雷区域(LPZ),每个防雷区域之间有一定的等电位连接。根据国家标准GB50057-2010建筑物防雷设计规范，建筑物内部可以划分为直击雷非防护区(LPZOA)、直击雷防护区(LPZoB)、第一防护区(LPZ1)、第二防护区(LPZ2)和第三防护区(LPZ3)等。浪涌保护器器应安装在不同防雷区域的交界处，以实现分级保护。一般来说，一级浪涌保护器器应安装在LPZOA或LPZOB与LPZl交界处,二级浪涌保护器器应安装在LPZl与LPZ2交界处，三级浪涌保护器器应安装在LPZ2与LPZ3交界处或靠近被保护设备处。浪涌保护器器的安装方法应根据其结构和接线方式进行选择.一般来说，浪涌保护甥器可以分为插拔式和固定式两种。插拔式浪涌保护器是指可以将浪涌保护模块插入或拔出底座的浪涌保护器器，它的优点是方便更换和维护，缺点是占用空间较大C固定式浪涌保护器是指将浪涌保护模块固定在电路板或机壳上的浪涌保护器器，它的优点是占用空间较小，缺点是不易更换和维护。无论是插拔式还是固定式，浪涌保护器器的接线方式都有两种：并联和串联。并联接线是指将浪涌保护器器与被保护线路并联连接，这种方式的优点是不影响正常工作电压，缺点是需要额外的导线和端子。串联接线是指将浪涌保护器器与被保护线路串联连接，这种方式的优点是不需要额外的导线和端子，缺点是会影响正常工作电压。无论采用哪种接线方式，浪涌保护器器的连接导线应尽量短、直、粗，以减少其对过电压限制和过电流分流的影响。同时，浪涌保护器器的接地端应采用截面积不小于6mm2的铜芯导线就近连接到所处防雷区的等电位接地端子板上，接地线也应尽量短、直、粗，以确保良好的接地效果。此外,在浪涌保护器器前端还应串联合适的熔断器或断路器作为后备保护，以防止浪涌保护器器损坏后造成短路或火灾。地凯科技浪涌保护器器的选型原则和步骤浪涌保护器器的选型原则主要有以下几点：浪涌保护器器的额定工作电压Uc应高于被保护设备或系统的最高工作电压；浪涌保护器器的最大放电电流Imax或最大冲击电流IimP应高于可能通过其的最大雷电流；浪涌保护器器的电压保护水平UP或残压UreS应低于被保护设备或系统的最高耐受电压;浪涌保护器器之间应具有良好的能量配合能力，避免下级浪涌保护器受到上级浪涌保护器器的过电压影响；浪涌保护器器应具有可靠的故障指示和自动切除功能，以便及时发现和更换损坏的浪涌保护器器；浪涌保护器器应符合相关的国家或行业标准，具有良好的品质和性能。浪涌保护器器的选型步骤主要有以下几点：确定被保护设备或系统的类型、数量、位置和功能,分析其可能受到的雷电威胁和影响；确定被保护设备或系统所处的防雷区域,根据防雷区域的划分确定浪涌保护器器的级别和数量；根据被保护设备或系统的最高工作电压、最高耐受电压、最大雷电流等参数，选择合适的浪涌保护器器型号和规格；根据浪涌保护器器的结构和接线方式，选择合适的安装位置和方法，设计合理的接线方案和接地方案；根据浪涌保护器器的故障指示和自动切除功能，设计合理的检测和维护方案。
