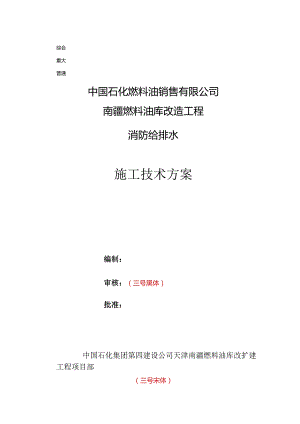

综合重大普通中国石化燃料油销售有限公司南疆燃料油库改造工程消防给排水施工技术方案编制：审核：（三号黑体）批准：中国石化集团第四建设公司天津南疆燃料油库改扩建工程项目部（三号宋体）XXX年XX月XX日1. 合用范围2. 编制依据2.1 设计文件2.2 技术法规、合用标准规范（规范的有效清单）3一.一一.一一.一一.一一.一一._一一.一一.一一.一一.一一.一.一一.一一一.一一.一一.一一.一一.一一.一一._.一3. 1工程简述3.2工程特点及施工技术关键（专业施工难点）3. 3主要实物量4. 施工方法4.1 施工工序4. 2主要施工工艺5. 主要资源需求计划5.1 人力计划5 .2主要工机具计划6 .3施工进度计划6.质量标准和保证措施6.1 质量管理体系组织机构6.2 保证措施、6.3质量控制点7.HSE保证措施7.1HSE体系组织机构、7.2彳呆IiE才曰7 .3危（Wei）险源分析评估8 .质量记录（包括交工资料SH3503-2022.过程资料表格SH3543-2022要填写的表格）1合用范围本方案合用于中国石化燃料油销售有限公司南疆燃料油库改扩建消防给排水工程。2编制依据石油化工设备和管道涂料防腐蚀技术规范SH3022-1999建造给排水及采暖工程质量验收规范GB50242-2002建造给水硬聚乙烯管道设计与质量验收规范给水排水管道工程施工及验收规范GB50268-2022石油化工给水排水管道工程施工及验收规范SH3533-2003泡沫灭火系统施工及验收规范GB50281-20222.1 设计文件天津中德工程设计有限公司设计的消防给排水施工图。2.2 技术法规、合用标准规范建造设计防火规范GB50016-2022石油库设计规范GB50074-2002建造灭火器配置设计规范GB50140-2005室外给水设计规范GB50013-2022室外排水设计规范GB50014-2022建造给水排水设计规范GB50015-20032022年版泡沫灭火系统设计规范GB50151-2022水喷雾灭火系统设计规范GB50219-95石油化工企业环境保护设计规范SH3024-95石油化工给水排水管道设计规范SH3034-1999石油化工污水处理设计规范SH3095-2000石油化工给水排水管道设计图例SH3089-19983工程概况工程名称：中国石化燃料油销售有限公司南疆燃料油库改扩建工程建设单位：中国石化燃料油销售有限公司设计单位：天津中德工程设计有限公司施工单位：中国石化集团第四建设公司工程地点：天津南疆燃料油库3.1工程简述本工程包括库区、罐区两个区域其中有生活给水管道、消防水管道、泡沫混合液管道、含油污水管道、生活污水管道、雨水管道、处理后排水管道等部份。其中有无缝钢管的焊接、PP-R管的安装、铸铁管采用承插、大口径中空壁缠绕管采用热熔、PVC-U双壁波纹管采用承插。3.2工程特点及施工技术关键此工程属于燃料库的改扩建，不可避免的会与旧管线、旧设备的冲突，会给施工造成一定的难度影响工作发展。消防管线一定按照压力流管线的焊接标准执行，排水管线的方位标高在图纸的基础上结合现场情况做到兼容旧管线。地埋管线下管的管沟土质可能影响管道的铺设计划比如沙土、烁石、混凝土、地下水位高等。3.3主要实物量名称数量无缝钢管DNWO1030米无缝钢管DN802602米无缝钢管DN65696米无缝钢管DN50930米无缝钢管DN2001167米无缝钢管DN300570米无缝钢管DN2501302米无缝钢管DN150560米PP-R管DNWO70米PP-R管DN50200米球墨铸铁管DN200653米球墨铸铁管DN150298米PVC-U双壁波纹管DN300895米PVC-U双壁波纹管DNlOO170米大口径中空壁缠绕管DN60012米大口径中空壁缠绕管DN400230米检查井125方形阀门井9圆形阀门井17方形水封井1圆形水封井3雨水口56水封井114施工方法：做好施工前的准备工作，熟悉图纸、学习规范规程、组织图纸会审和技术交底、阅读产品说明书，了解其性能。准备好机具人员，严格按照规章验收规范施工。4.1施工工序：从地埋管线做起，按照图纸设计放线挖沟，铺设管线。消防管线地埋部份施工完毕而后往罐区接支管安装消防器材及附件。给排水管线主管线与分支同时进行管线铺设完毕后修造检查井雨水口。4.2主要施工工艺：421.1给排水管道工程所用的管子、管件、阀门、卷管材料及接口材料必须具有创造厂的质量合格证明书。对材料的质量有异议时，应经复检合格后方可使用。4.2.1.1管子、管件、阀门在安装前，按设计要求核对其规格、材质、型号，并进行外观检查。外观检查钢管应符合：无裂纹、缩孔、夹渣、折迭重皮等缺陷；锈蚀或者凹坑不超过壁厚负偏差。法兰和盲板的密封面应平整光洁、不得有毛刺和经向沟槽。螺栓和螺母的罗纹应完整、无伤痕、毛刺等缺陷，螺栓和螺母应配合良好。所有的材料应安放在现场所搭设的暂时仓库内，并用道木或者其他设施垫起，不能直接安放在地面上。材料严格按施工图上的料表发放，并办理相应的手续，且做到随用随领。4.2.2.1给排水管道施工前由设计单位进行交底，当发现施工图有误时及时向设计单位提出设计变更的要求。4.2.2.2施工前，有关单位应向施工单位进行现场交底。设计部门应提供详细的地下情况。对已建管道、构筑物等与工程衔接的平面位置和高程，开工前应进行校测。4.2.3.1土方工程放线与测量给排水管道工程的放线，应按设计要求和已有的控制点进行。给排水管道工程的路线测量，应遵守下列规定：固定水准点的精确度不应低于四等。沿管道路线设置暂时水准点，并用水准导线与固定水准点连接。测定管道路线的中心线和折点的坐标和标高。管道路线同原有地下管线、电缆及其他构筑物交叉处的地面上设置暂时标志。定线测量作好记录，并标明所有水准点和连接线。4.2.3.2管沟开挖管沟开挖前应征得有关部门的允许，当地下电缆、管道等情况不明时，采取有效的安全措施。开挖的深度、宽度应符合设计要求，有进行操作的空间。管沟开挖时要防止地面水流入管沟。当地下水位较高或者雨季开挖管沟时，用排水泵抽干，沟内不应长期积水。开挖管沟时，遇流沙、雨季施工，可采用加大边坡或者设支撑等措施。开挖管沟的边坡坡度的沟底宽度应符合相关规范规定。采用机械挖土时,沟底应留出其不意150300mm厚的土,铺管前由人工清理至设计标局JO夜间施工时，应根据需要安设照明设施，在危（Wei）险地段必须有防护措施和明显标志。管道接口处应挖工作坑。4.2.3.3管沟回填管沟回填前，应符合下列要求：管线的转折点、起止点、井室的坐标和管顶标高已校验。管道经试压合格。管道已进行防腐处理。通过隐蔽工程验收。拆除管沟的支撑，如为保证施工安全，不能拆除时，可直接回填；沟内积水应全部S固。管道在沟内不得悬空。管道回填时，应符合下列规定：管沟回填应从管道两侧对称同时进行，分层夯实，不得损坏管子及防腐层4.2.4.1钢管安装管道安装前管子应逐根测量、编号，宜选用管径相差最小的管子进行安装组对。根据现场吊装情况确定预制长度。应对标高及砂垫层进行检查，合格后方可铺设，砂垫层厚度按规范或者设计要求。采用尼龙吊带或者专用工具，轻装轻放，防止损坏接口及防腐层。管道穿墙或者基础时，应设予留孔或者予埋套管，予留孔或者予埋套管内的管段内不得有接口。管道敷设中断时，应将管封闭。下管前应检查管子的防腐层，合格后方可下管。弯管起弯点至接口的距离不得小于管径，且不得小于100mm。焊条的质量符合现行国家标准，使用时必须保持干燥。管节焊接前先修口、清根，管端的坡口角度、钝边、间隙，应符合下表的规定：壁厚(mm)间隙(mm)钝边(mm)坡口角度()81.52.5101.56070>82.03.O1.02.O6065钢管对口检查合格后，方可进行点焊，点焊时应对称施焊，其厚度应与第一层的厚度TL直管段两环向焊缝间距应大于100mm;卷管的纵向焊缝应置于易检修的部位且不宜在底部。对于大管径的各管段对口焊接时，其纵向焊缝应互相错开且大于100mm。直线管段不宜采用长度小于800mm的短管拼接。法当妾口平行度允许偏差为法兰外径的1.5%。，且不大于2mm,螺孔中心允许偏差为孑L三的5%。使用相同规格的螺栓，安装方向应一致，螺栓对称紧固，紧固好的螺栓应露出螺母之外与法兰接口两侧相临的第一至第二个刚性接口或者焊接接口，待法兰螺栓紧固后方可施工。管道安装允许偏差符合下表:管道安装允许偏差一览表(三)项目允许偏差坐标架空及管沟室外25室内15埋地60标高架空及管沟室外±20室内±15埋地±20水平管垂直度DN1002L%。且W50DN>1003L%o且W80立管垂直度5L%。且W30成排管道间距15注：L为管子的有效长度.4.2.4.2铸铁管铺设铸铁管铺设前，应清除承插部位的粘砂、毛刺等杂物，烤去其沥青涂层。铸铁管对口的最H由向间隙不得小于3mm,最大轴向间隙应符合相关规范的规定。沿曲线铺设的铸铁管道，每一个承插接口的最大允许转角：公称直径小于或者等于500mm为2°公称直径大于500mm为1。沿直线铺设的铸铁管道，承插接口环形间隙应均匀。承插口环形间隙及允许偏差，应符合相关规范的规定。承插接口可用膨胀水泥、水泥砂浆、橡胶圈及油麻等填料。接口用膨胀水泥砂浆或者水泥砂浆，配比应正确，及时使用，分层捣实，表面压平凹入承口边缘不宜大于2mm,并应及时润湿养护。管道接口的橡胶圈应装填平展、压实，不得有松动、扭曲、断裂等现象。必要时橡胶圈的外部应抹水泥砂浆与承口平齐。油麻辫的粗细应为接口间隙的15倍。每圈麻辫应互相搭接100-150mm,并压实打紧。打紧后的麻辫填塞深度应为承口深度的1/3,且不超过承口三角凹槽的内边。安装法兰铸铁管道时，不得强力连接；紧固铸铁法兰的螺栓时，用力要轻缓、均匀、对称4.2.4.3阀门安装前,应按设计要求核对型号、规格。安装阀门时，应先检查堤斗。压盖螺栓应有足够的调节余量。阀门应在关闭状态下进行安装。有介质流向要求的阀门，必须按介质流向确定其安装方向。5主要资源需求计划序号名称数量材料数量1龙门架10个DN80钢管50米2炮车1台10010DNlOO钢管5米3小拉车2辆DN50钢管14米<5012米钢板&38平方米5.1人力计划一序号工种单位数量备注1管工人6有上岗合格证2焊工人10有上岗
