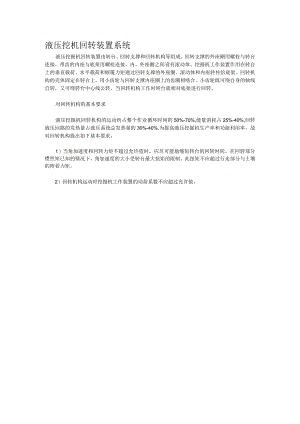

液压挖机回转装置系统.docx

液压挖机回转装置系统液压挖掘机回转装置由转台、回转支撑和回转机构等组成。回转支撑的外座圈用螺栓与转台连接，带齿的内座与底架用螺栓连接，内、外座圈之间设有滚动体。挖掘机工作装置作用在转台上的垂直载荷、水平载荷和倾覆力矩通过回转支撑的外座圈、滚动体和内座转传给底架。回转机构的壳体固定在转台上，用小齿轮与回转支撑内座圈上的齿圈相啮合。小齿轮既可绕自身的轴线自转，又可绕转台中心线公转，当回转机构工作时转台就相对底架进行回转。对回转机构的基本要求液压挖掘机回转机构的运动约占整个作业循环时间的50%-70%,能量消耗占25%-40%,回转液压回路的发热量占液压系统总发热量的30%-40%.为提高液压挖掘机生产率和功能利用率，故对回转机构提出如下基本要求：1）当角加速度和回转力矩不超过允许值时，应尽可能地缩短转台的回转时间。在回转部分惯性矩已知的情况下，角加速度的大小受转台最大扭矩的限制，此扭矩不应超过行走部分与土壤的附着力矩。2）回转机构运动时挖掘机工作装置的动荷系数不应超过允许值。
