混凝土结构耐久性设计.docx

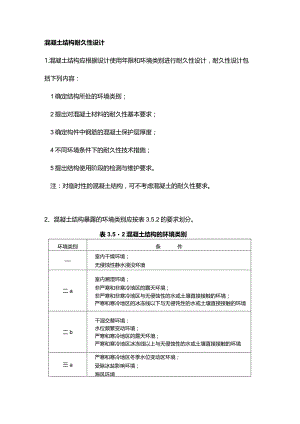

混凝土结构耐久性设计1.混凝土结构应根据设计使用年限和环境类别进行耐久性设计，耐久性设计包括下列内容：1确定结构所处的环境类别；2提出对混凝土材料的耐久性基本要求；3确定构件中钢筋的混凝土保护层厚度；4不同环境条件下的耐久性技术措施；5提出结构使用阶段的检测与维护要求。注：对临时性的混凝土结构，可不考虑混凝土的耐久性要求。2、混凝土结构暴露的环境类别应按表3.5.2的要求划分。表3.52混凝土结构的环境类别环境类别条件室内干燥环境；无侵蚀性静水浸没环境二a室内潮湿环境；非严寒和非寒冷地区的露天环境；非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境；严寒和寒冷地区的冰冻线以下与无侵饨性的水或土壤直接接触的环境二b干湿交替环境；水位频繁变动环境；严寒和寒冷地区的露天环境；严寒和寒冷地区冰冻线以上与无侵蚀性的水或土壤直接接触的环境三a严寒和寒冷地区冬季水位变动区环境；受除冰盐影响环境；海风环境续表3,52环境类别条件三b盐渍土环境；受除冰盐作用环境；海岸环境四海水环境五受人为或自然的侵蚀性物质影响的环境注：1室内潮湿环境是指构件表面经常处于结露或湿润状态的环境；2严寒和寒冷地区的划分应符合现行国家标准民用建筑热工设计规范GB50176的有关规定；3海岸环境和海风环境宜根据当地情况，考虑主导风向及结构所处迎风、背风部位等因素的影响,由调查研究和工程经验确定；4受除冰盐影响环境是指受到除冰盐盐雾影响的环境；受除冰盐作用环境是指被除冰盐溶液溅射的环境以及使用除冰盐地区的洗车房、停车楼等建筑；5暴露的环境是指混凝土结构表面所处的环境。3、设计使用年限为50年的混凝土结构,其混凝土材料宜符合表3.5.3的规定。表3.53结构混凝土材料的耐久性基本要求环境等级最大水胶比最低强度等级最大氯离子含量(%)酸大碱含量(kgm3)0.60C200.30不限制二a0.55C250.203.0二b0.50(0.55)C30(C25)0.15三a0.45(0.50)C35(C30)0.15三b0.40C400.10注：1氯离子含量系指其占胶凝材料总量的百分比；2预应力构件混凝土中的最大氯离子含量为0.06%;其最低混凝土强度等级宜按表中的规定提高两个等级；3素混凝土构件的水胶比及最低强度等级的要求可适当放松；4有可靠工程经验时，二类环境中的最低混凝土强度等级可降低一个等级；5处于严寒和寒冷地区二b、三a类环境中的混凝土应使用引气剂，并可采用括号中的有关参数；6当使用非碱活性骨料时，对混凝土中的碱含量可不作限制。4、混凝土结构及构件尚应采取下列耐久性技术措施：1预应力混凝土结构中的预应力筋应根据具体情况采取表面防护、孔道灌浆、加大混凝土保护层厚度等措施,外露的锚固端应采取封锚和混凝土表面处理等有效措施；2有抗渗要求的混凝土结构，混凝土的抗渗等级应符合有关标准的要求；3严寒及寒冷地区的潮湿环境中，结构混凝土应满足抗冻要求，混凝土抗冻等级应符合有关标准的要求；4处于二、三类环境中的悬臂构件宜采用悬臂梁-板的结构形式,或在其上表面增设防护层；5处于二、三类环境中的结构构件，其表面的预埋件、吊钩、连接件等金属部件应采取可靠的防锈措施，对于后张预应力混凝土外露金属锚具，其防护要求见本规范第10.3.13条;6处在三类环境中的混凝土结构构件，可采用阻锈剂、环氧树脂涂层钢筋或其他具有耐腐蚀性能的钢筋、采取阴极保护措施或采用可更换的构件等措施。5、一类环境中,设计使用年限为100年的混凝土结构应符合下列规定：1钢筋混凝土结构的最低强度等级为C30;预应力混凝土结构的最低强度等级为C40;2混凝土中的最大氯离子含量为0.06%;3宜使用非碱活性骨料，当使用碱活性骨料时，混凝土中的最大碱含量为3.0kgm3;4混凝土保护层厚度应符合本规范第8.2.1条的规定；当采取有效的表面防护措施时，混凝土保护层厚度可适当减小。6、二、三类环境中,设计使用年限100年的混凝土结构应采取专门的有效措施。7、耐久性环境类别为四类和五类的混凝土结构，其耐久性要求应符合有关标准的规定。8、混凝土结构在设计使用年限内尚应遵守下列规定：1建立定期检测、维修制度；2设计中可更换的混凝土构件应按规定更换；3构件表面的防护层，应按规定维护或更换；4结构出现可见的耐久性缺陷时，应及时进行处理。
