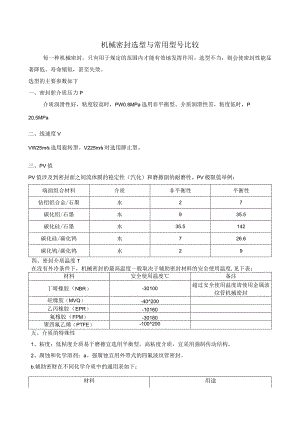

机械密封选型与常用型号比较每一种机械密封，只有用于规定的范围内才能有效地发挥作用。选型不当，则会使密封性能显著降低、寿命缩短，甚至失效。选型的主要参数如下一、密封腔介质压力P介质润滑性好，粘度较高时，PW0.8MPa选用非平衡型。介质润滑性差，粘度低时，P20.5MPa二、线速度VVW25ms选用旋转型。V225ms时选用静止型。三、PV值PV值涉及到密封面之间流体膜的稳定性（汽化）和磨擦副的耐磨性。PV极限值举例：端面组合材料介质非平衡性平衡性钻铝铝合金/石墨水27碳化铝/石墨水935.5碳化硅/石墨水35.5142碳化硅/碳化鸨水726.6碳化鸨/碳化鸨水29四、密封介质温度T在没有外冷条件下，机械密封的最高温度一般取决于辅助密封材料的安全使用温度,见下表：材料安全使用温度备注丁晴橡胶（NBR）-30100超过安全使用温度请使用金属波纹管机械密封硅橡胶（MVQ）-40200乙丙橡胶（EPR）-10160氟橡胶（FPM）-30180聚四氟乙烯（PTFE）-100200五、介质的特殊性1、粘度：低粘度介质易于磨擦宜选用平衡型。高粘度介质，宜采用强制传动结构。2、腐蚀和化学溶剂：a、强腐蚀宜用外带式的四氟波纹管密封。b.辅助密财在不同化学介质中的通用表如下：材料用途丁懵橡胶（NBR）矿物油、汽油、挥发油、碳酸钾、氢氧化钾、水磷酸等硅橡胶（MVQ）丁醇、低溶胀性矿物油、弱酸、弱碱、氨水等乙丙橡胶（EPR）丙酮、碱、二氧化硫、重格酸钾、过氧化氢、氨水等氟橡胶（FPM）热油、蒸汽、无机酸、丁醇、氯族溶剂等氯醇橡胶（FCO）氟利昂聚四氟乙烯（PTFE）酸、碱、溶剂及各种介质3、含悬浮固体颗粒：动静环材料宜采用碳化铝/碳化铝，或碳化硅/碳化硅，当颗粒易于阻塞密封腔时，须采用辅助装置经过过滤或分离后的冲洗液，冲洗端面。4、剧毒或气体介质：宜采用双端面机械密封。机械密封常用型号：HUl型HUl型机械密封符合IS03096D1N24960和GB6556标准，辅助密封卷根据工况要求可选用同规格橡胶“0圈PTFE"V围，单弹簧，非平衡型拨叉传动、补偿能力强，安装时与轴旋向无关。磨擦副材质与辅助密封村质可根据实际工况选用。适用范围被密封介质：油水、结昌性强碱、盐、高溶度流体、浆料，有机溶剂及其他弱腐蚀溶液。密封腔压力：IMPS密封腔温度：一20220线速度：15msHU3型HU3型机械密封符合DIN2496D及GB/T6556-94标准，可替代116>59U型机封、为非平衡型、单端面结构、任意旋向。各种污水泵、化工泵、热循环泵均适用、弹簧选择有：蝶形弹簧、多弹簧等。磨擦副村质与辅助密封材质请根据实际工况选用。适用范围：被密封介质：油、水、酸、碱、盐等一股降蚀性介质。密封腔压力：1.6Mpa密封腔温度：-50°C220°C线速度：20msHU5型HU5型机械密封符合DIN24960标准，背靠背安装亦符合DIN24960标准双端面机械密封，属于部分平衡型。橡胶波纹管、单弹黄、单端面结构，动环靠橡胶波纹管的过盈量驱动，浮动性好，弹簧也起传递扭矩作用：磨擦副材质与辅助密封材质请根据实际工况选用。适用范围：被密财介质：含颗粒的废水、油、污水。密封腔压力：1.6Mpa断封验温度：-20。C-140。C线速度：10msHU7型HU7型机械密封符合DIN24960及GB/T6556-94标准，可替代108U型机封、非平衡、圆锥形弹簧结构、弹簧的旋向与轴旋向有关。磨擦副材质与辅助密封材质可根据实际工况选用。适用范围：被密封介质：污水泵、潜水泵、化工泵、循环泵、清水泵和加热系统密封腔压力：lMpa密封腔温度：-20°C-180°C线速度：15msHUU803型U803型机械密封符合DIN24960及GB/T6556-94标准，为非平衡型，多弹簧结构双端面，传动套传动。密封腔压力必须高于介质压力0.1-0.2Mpa.磨擦副材质与辅助密封材质请根据实际工况选用。适用范围：被密封介质：酸、碱、盐、海水、汽体易燃易爆有毒介质密封腔压力：1.6Mpa密封腔温度：-50C-150线速度：20msHBMl型HBMl型机械密封符合DIN24960标准，为单端面、平衡型、任意旋向金属波纹管式密封，动环O形圈，柔性石墨圈不起补偿作用，因此波纹管移动没有阻力，适用于高温、高粘度介质。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围：被密封介质：油、酸、碱等一般腐蚀液体。密封腔压力：当波纹管委外压时V2.5Mpa当波纹管受内压时W1.5Mpa密封腔温度：一20°C-400°C线速度：15msHBM5型HBM5型机械密封属单瑞面、平衡型、旋转式金属波纹管机械密封，动环部分与轴套连为一整体、整套机械密封集装化，简化了安装工艺，泵外调整，使得安装机械密封更为简单。在化工、造纸、污水等行业中广泛使用。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围：被密封介质：油、水、污水、弱酸、弱碱及含少量微颗粒的溶液等。密封腔压力：2Mpa密封腔温度：-30-200线速度：25msHQ901型HQ901型机械密封属外装式、单端面、多弹簧、静止式、平衡型结构，弹簧与介质不接触,轴向尺寸较短，可代替骨架油封，集装化设计，简化安装工艺，安装更为简单方便。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围：被密封介质：油、水等液体。密封腔压力：1.6Mpa密封腔温度：一20°C-160°C线速度：20msHQ902型HQ9O2型机械密封为单端面、平衡型、多弹簧、静止式机械密封，弹簧与介质不接触，集装化设计，使得安装更为简单。磨擦副材质与辅动密封材质请根据实际工况选用。适用范围：被密封介质：油、水、污水、酸、碱溶液。密封腔压力：1.6Mpa密封腔温度：-20°C-160°C线速度：20msHG9型HG9型机械密封属于单端面,非平衡橡胶波纹管结构，HG9型机械密封其G60符合DIN24960林准、G50符合欧洲标准，G55符合美国标准，其浮动调节性能好，可以增强或减少弹簧的圈数，来适应轴向安装要求，结构简单，安装方便，工作性能良好，被国际权威水泵厂认可，深受用户的欢迎。磨擦副村质与辅助密封材质请根据实际工况条件进行选用。适用范围：被密封介质：冷水、热水、饮料，弱酸弱碱、含颗粒物购各种介质。密封腔温度：一20°C-140°C线速度：10msHU21型HU21型机械密封，主要面对各种管道泵、污水泵，清水泵、潜水泵等工况下很恶劣的介质，其安装尺寸短，平衡系数高，可代替多种轻型机械密封：克兰502,、2100、博格曼MGl,国产109,B1A.FBD等机械密封，其传动依靠橡胶带动卡片，拨叉传动，有效避免了橡胶波纹管的失效及老化速度适用范围：被密封介质：油、水、等一般需性性液体。密封腔压力：0.6Mpa密封腔温度：一40°C-120°C线速度：15msHQ3272型HQ3272型机械密封主要用于各种进口多级泵，用于各种水处理工况，共紧密的设计和短小的外观尺寸使其可以使用在任何工况，并且安装方便，操作简单。适用范围：被密封介质：油、水、污水、酸、碱溶液。密封腔压力：1.6pa密封腔温度：一20°C-160C线速度：20ms
