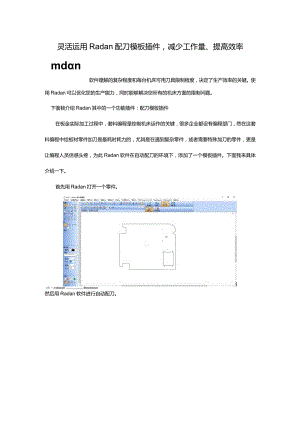

灵活运用Radan配刀模板插件，减少工作量、提高效率mdn软件理解的复杂程度和每台机床可用刀具限制程度，决定了生产效率的关键。使用Radan可以优化您的生产能力，同时能够解决您所有的机床方面的限制问题。下面我介绍Radan其中的一个功能插件：配刀模板插件在板金实际加工过程中，套料编程是控制机床运作的关键，很多企业都设有编程部门，然在这套料编程中给板材零件加刀是最耗时耗力的，尤其是在遇到复杂零件，或者需要特殊加刀的零件，更是让编程人员倍感头疼，为此Radan软件在自动配刀的环境下，添加了一个模板插件。下面我来具体介绍一下。首先用Radan打开一个零件。Jdo.彳.oaCeooOXtoocmxeum然后用Radan软件进行自动配刀。Z.r¾b中?点击套用后，我们会发现仍有地方无法自动配置到或者有不合理的地方。-OOO » Ooooooocooso C=W:三> « * 现在我们需要进行手动添加刀具。-i00DOD二。二OOO S Ooooo Ooooo二。*Air :4皿nrM4手动刀具添加完后，我们需要给这个圆弧拐角的配刀方式进行保存。选择插件模板按钮，然后框选我们手动配刀的地方。坦一一11tstwuXTQ.na*M<nlB:二。二OOOOOO三OooooOoooonEH6HM.mmM>NlH框选完之后会弹出一个功能框，就是我们保存的位置和输入这个模板的名称。演JHM输入保存完毕之后，我们打开自动配刀，要选择模板的文件夹自动调用。选择好相应的文件夹后，软件就会自动调用，我们只需要套用即可。看下我们模板的效“xMr<w 8 g RHMMSM»»*otO k*r3*Jw WBBBB K-O-Ooaooao OOOOO »Ooooo Oooooooo E 包MmlM: :m2Ma1|>鲁M =肾M = &疗皿之 m 110*1*-OHi三-fhr下次遇到如此的边角，我们都可以自动配刀，无须再手动干预了。下面讲解另一种情况，就是在我们冲切特殊孔时，需要结合几把模具一起冲裁，这个自动配刀时不会满足的，仍然需要手动干预，但是有这个插件的话就可以实现自动配置。简单的演示一下需要冲切向下的螺纹孔。正常情况下正确的冲切顺序时先冲底孔再是翻边孔，最后是成型的螺纹孔。同样的道理我们需要先进行手动配刀。这个孔冲了3次，达到了我们的冲切目的，现在我们需要像上文一样进行保存模板。rftwta«>If'-11Xi1.S.wa11>MUu（）te三t-11Ifr-JJJl<一>,LVN.方IWlumm<I保存好后，我们只需要再自动配刀是，调用这个模板文件夹就可以了。可能一个两个模板的效率提升不是很大，但是当我们软件运用的多了，模板多了，到时候实现几乎完全自动配刀也不是不可能的，日积月累的模板，也是逐渐提高效率的基础，这个插件值得大家一试。Radan最全面的银金软件,模板插件只是其一，还有许多功能优点，都是非常值得大家一试的，有机会我还是会再分享一些给大家的。
