现场塌落度评定.docx

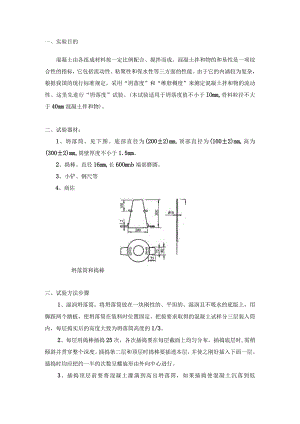

一、实验目的混凝土由各组成材料按一定比例配合、搅拌而成。混凝土拌和物的和易性是一项综合性的指标，它包括流动性、粘聚性和保水性等三方面的性能。由于它的内涵较为复杂，根据我国的现行标准规定，采用“坍落度”和“维脖稠度”来测定混凝土拌和物的流动性。这里先进行“坍落度”试验。(本试验适用于坍落度值不小于IOmm,骨料粒径不大于40mm混凝土伴和物)。二、试验器材：1、坍落筒。见下图。底部直径为(200±2)mm,顶部直径为(100±2)mm,高为(300±2)mm,筒壁厚度不小于1.5mm。2、捣棒。直径16mm,长60Omnb端部磨圆。3、小铲、钢尺等4、商佐坍落筒和捣棒三、试验方法步骤1、湿润坍落筒。将坍落筒放在一块刚性的、平坦的、湿润且不吸水的底版上，用脚踩两个踏板，使坍落筒在装料时位置固定。把按要求取得的混凝土试样分三层装入筒内，每层捣实后的高度大致为坍落筒高度的1/3。2、每层用捣棒插捣25次，各次插捣要在每层截面上均匀分布。插捣底层时,需稍倾斜并贯穿整个深度。插捣第二层和顶层时捣棒要插透本层，并使之刚好插入下面一层。插捣时均应把约一半的次数呈螺旋形由外向中心进行。3、插捣顶层前要将混凝土灌满到高出坍落筒，如果插捣使混凝土沉落到低于筒口，则要随时填加混凝土，使其一直保持高出顶。顶层插捣完后，用捣棒将筒顶混凝土表面搓平。4、小心垂直提起坍落筒，其提离过程应在5T0s内完成，要平稳底向上提起，同时防止混凝土试体不受碰撞或震动。试验时从开始装料到提起坍落筒的整个过程要不间断地进行，要在不大于150s的时间内完成。5、提起坍落筒后，立即测量筒高与坍落后混凝土试体最高点之间的高度差,这就是坍落度值。示意图如下：坍落度试验示意图（a）部分坍落型（b）正常坍落型（C）解溃型四、黏聚性和保水性的检查方法1、黏聚性的检查方法：用捣棒在已坍落的混凝土锥体的一侧轻轻敲打，若轻打后混凝土锥体渐渐下沉表示黏聚性良好，见下图b。若锥体突然倒塌，见下图c,或部分崩裂或发生石子离析现象，见下图a,即表示黏聚性不好。2、保水性的检查方法：提起坍落筒后，若有较多的稀浆从底部析出，而使混凝土试体因失浆造成骨料外露，则表示此类混凝土拌和物的保水性能不好。若无稀浆或仅有少量稀浆自底部析出，而锥体部分混凝土试体含浆饱满，则表示此类混凝土拌和物的保水性能良好。
