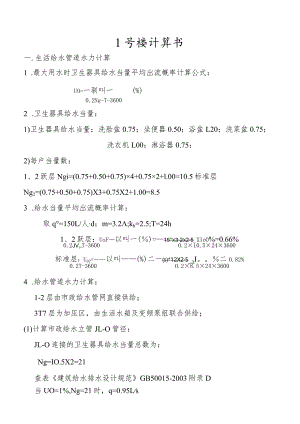

1号楼计算书一.生活给水管道水力计算1 .最大用水时卫生器具给水当量平均出流概率计算公式：UO=一驯叫一(%)0.2Ng-T-36002 .卫生器具给水当量：1)卫生器具给水当量：洗脸盆0.75；坐便器0.50；浴盆L20；洗菜盆0.75；洗衣机L00；淋浴器0.75；2)每户当量数：1、2跃层Ngi=(0.75+0.50+0.75)×4+0.75×2+l.00=10.5标准层Ng2=(0.75+0.50+0.75)X3+0.75X2+1.00=8.53 .给水当量平均出流概率计算：取q°=150L/人d；m=3.2;kh=2.5;T=24h1、2跃层：UoF以叫一()=15°x32x25_XIoO%=0.66%0.2JVj,T-36000.2×10.5×24×3600标准层：U02=以叫(%)二一*12X25_I。二0.82%0.2T-36000.2×8.5×24×36004 .给水管道水力计算：1-2层由市政给水管网直接供给；3T7层为加压区，由生活水箱及变频泵组联合供给；(1)计算市政给水立管JL-O管径：JL-O连接的卫生器具给水当量总数为：Ng=IO.5X2=21查表建筑给水排水设计规范GB50015-2003附录D当UO=1%,Ng=21时，q=0.95Ls取进户管管径DN40,则v=0825ms,符合要求。计算加压区给水立管JLT管径：每层的卫生器具给水当量总数为：Ng=85X2=17JL-I连接的卫生器具给水当量总数为：Ng=17×15=255查表建筑给水排水设计规范GB50015-2003附录D当UO=1%,Ng=255时,q=3.28Ls取进户管管径DN65,则v=0985ms,符合要求。各层水压如下:压力备注市政直供IF0.2OMpa2F0.17Mpa加压区3F0.60Mpa各用水点前减压至0.20Mpa4F0.546Mpa各用水点前减压至0.20Mpa5F0.512Mpa各用水点前减压至0.20Mpa6F0.478Mpa各用水点前减压至0.20Mpa7F0.444Mpa各用水点前减压至0.20Mpa8F0.4IMpa各用水点前减压至0.20Mpa9F0.376Mpa各用水点前减压至020MpaIOF0.342Mpa各用水点前减压至0.20MpaHF0.308Mpa各用水点前减压至0.20Mpa12F0.276Mpa各用水点前减压至0.20Mpa13F0.242Mpa各用水点前减压至0.20Mpa14F0.2OMpa15F0.169Mpa16F0.138Mpa17F0.107Mpa二.消防管道水力计算1.消火栓管道系统：按照市政一路进水设计。本工程的地下一层设置一座有效容积396的消防水池及相应的消防加压设备，同时在室外设置消防取水口。在本项目1号楼屋顶水箱间设置有18m，的消防高位水箱，为保证最不利点的消火栓栓口的压力和最不利点喷头的压力，在地下室消防泵房设置有一套室内消火栓系统稳压设备。根据消防给水及消火栓系统技术规范，该楼按高层住宅建筑设计,高度小于54m,室内消防水量为10Ls,室外消防水量为15Ls,每支水枪最小流量为5Ls,每根竖管最小流量为10Ls,立管管径选DNlOOo消火栓系统引入管为两条，管径均为DNlO0,符合要求。2.消防水泵计算（1）室内消火栓泵计算：扬程二（50.4+6.3）（高程）+35（出水水头）+1.2X15（水损）=109.7m故选择Q=15Ls,H=HOm,单台功率N=37w,两台，一用一备。（1）自喷泵计算扬程二（6.3+10.3）（高程）+10（最不利喷头压力）+1.2X25（水损）=46.3m故选择Q=30Ls,H=50m,单台功率N=30kw,两台，一用一备。（1）室外消火栓泵：选择Q=25Ls,H=50m,单台功率N=22kw,两台，一用一备。三,排水管道水力计算1.住宅污水设计秒流量采用公式：Qp二°次区+Omax(X=1.59Qmax"z1.5L/Sqp=O.18pv7÷152.计算流量较大一根污水立管PL-2管径1)PL-2排水总当量为:Np=91.2%,=0.12a4Np+,max，取=l5qmax=1.5Ls=3.27L/s排水立管类型为：UPVC旋流降噪特殊单立管系统。排水立管DellO最大设计排水能力为4(L/s),满足要求。选用DeIlO的UPVC旋流降噪特殊单立管。四.雨水系统计算降雨历时：5min,设计重现期5年。西安市暴雨强度公式为：q=吧35(L(sha)。<t÷213)立管汇水面积(in?)管径YL-IYL-185DellOYL-2、YL-2,175DellO其余小屋面雨水管管径为De75
