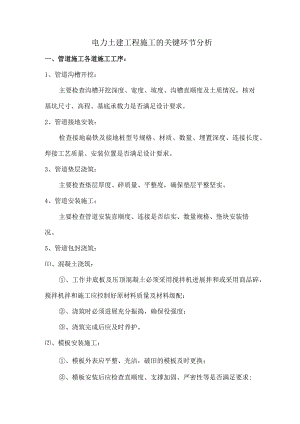

电力土建工程施工的关键环节分析一、管道施工各道施工工序：1、管道沟槽开挖：主要检查沟槽开挖深度、宽度、坡度、沟槽直顺度及土质情况，核对基坑尺寸、高程、基底承载力是否满足设计要求。2、管道接地安装：检查接地扁铁及接地桩型号规格、材质、数量、埋置深度、连接长度、焊接工艺质量、安装位置是否满足设计要求。3、管道垫层浇筑：主要检查垫层厚度、碎质量、平整度，确保垫层平整坚实。4、管道安装施工：主要检查管道安装直顺度、连接是否结实、数量规格、垫块安装情况。5、管道包封浇筑：、混凝土浇筑：、工作井底板及压顶混凝土必须采用搅拌机进展拌和或采用商品碎，搅拌机拌和施工应控制好原材料质量及材料级配；、浇筑时必须进展充分振捣，确保役强度；、浇筑完成后应及时养护。、模板安装施工：、模板外表应平整、光洁，破旧的模板及时更换；、模板安装后应检查直顺度、支撑加固、严密性等是否满足要求;、模板安装后，应核对构造尺寸是否满足设计要求。6、管道回填：主要检查回填土方密实度及平整度。总结：管道施工主控工程（关键环节）为：沟槽开挖、管道接地安装、管道安装、管道包封一般工程为：垫层、垫块、管道回填二、工作井及箱变、环网柜根基施工各道施工工序：1、基坑开挖：主要检查基坑开挖深度、宽度、坡度及土质情况，核对基坑尺寸、高程、基底承载力是否满足设计要求。2、垫层浇筑：主要检查垫层厚度、碎质量、平整度，确保垫层平整坚实。3、底板、压顶施工：、钢筋绑扎安装：、检查钢筋材质、规格、尺寸、间距是否符合设计要求。、检查钢筋绑扎或焊接质量，钢筋锚固长度及搭接长度应符合标准要求，预埋件、预留孔等应及时配合安装。、在钢筋与模板之间垫好垫块，间距不大于0.5m,确保钢筋保护层厚度符合设计图纸要求。、模板安装施工：、模板外表应平整、光洁，破旧的模板及时更换；、模板安装后应检查直顺度、支撑加固、严密性等是否满足要求;、模板安装后，应核对构造尺寸是否满足设计要求。、混凝土浇筑：、工作井底板及压顶混凝土必须采用搅拌机进展拌和或采用商品碎，搅拌机拌和施工应控制好原材料质量及材料级配；、浇筑时必须进展充分振捣，确保役强度；、浇筑完成后应及时养护。4、墙身砌筑：根基砖墙砌筑应控制好砖块、水泥、砂子等材料质量及砂浆拌和质量，砖墙砌筑应横平竖直，灰缝饱满。砖墙砌筑后应及时对内外墙进展粉刷。5、预埋铁件及槽钢安装：检查预埋铁件及槽钢型号规格、数量、安装位置是否符合设计要求。6、接地安装：、检查接地扁铁及接地桩型号规格、数量、安装位置是否满足设计要求，敷设前扁铁需调直，煨弯不得过死，直线段上不应有明显弯曲、检查接地扁铁焊接工艺质量是否满足要求：、镀锌扁铁连接时，焊接长度应不小于其宽度的2倍，并采用三面施焊；、镀锌圆钢连接或圆钢与扁铁连接时，焊接长度应为其直径的、镀锌扁铁和圆钢与镀锌钢管或角钢连接时，为了连接可靠，除应在其接触部位两侧进展焊接外，还应增加圆钢搭接件；、焊接部位应作防腐处理。、检查埋置深度、接地电阻等是否满足设计要求：、电力管道接地扁铁应埋置于管道垫层内；、工作井、箱变及环网柜根基接地扁铁埋置深度为80cm,接地桩打入土体深度为2.5m；、工作井、箱变及环网柜根基接地电阻应小于4Q。7、工作井盖板安装：、检查盖板预制加工质量（碎强度、槽钢、尺寸等）；、检查盖板安装平整度、缝宽等是否满足设计要求。8、箱变及环网柜根基操作平台施工：检查操作平台磴质量、厚度、宽度、平整度是否满足设计要求。9、箱变及环网柜根基槽钢支架、散热网安装：、检查槽钢支架尺寸是否与设备外框尺寸一致；、检查槽钢支架焊接质量（同扁铁）；、检查槽钢支架安装平整度；、检查散热网规格尺寸是否符合标准要求。10、箱变及环网柜根基不锈钢围栏安装：检查不锈钢围栏材质、高度、宽度是否符合设计要求，安装是否结实11、基坑土方回填:主要检查回填土方密实度及平整度。总结：工作井及箱变、环网柜根基施工主控工程（关键环节）为：基坑开挖、根基底板及压顶、接地、内外墙粉刷、喇叭口及管套、盖板预制安装、操作平台、槽钢支架及散热网。一般工程为：垫层、墙身砌体、预埋件、不锈钢围栏、土方回填。三、配电房根基施工各道施工工序：1、设备根基沟槽开挖：主要检查沟槽开挖深度、宽度、坡度、沟槽直顺度及土质情况，核对基坑尺寸、高程、基底承载力是否满足设计要求。2、根基垫层浇筑：主要检查垫层厚度、碎质量、平整度，确保垫层平整坚实。3、根基墙身砌筑：根基砖墙砌筑应控制好砖块、水泥、砂子等材料质量及砂浆拌和质量，砖墙砌筑应横平竖直，灰缝饱满。砖墙砌筑后应及时对内外墙进展粉刷。4、根基圈梁浇筑：主要检查钢筋绑扎、安装，模板安装、混凝土浇筑施工工艺及质量，施工要求与上述箱变或环网柜根基压顶一样5、根基槽钢、支架安装：主要检查槽钢尺寸、平整度、支架焊接工艺质量等，施工要求与上述箱变或环网柜槽钢、支架一样主要检查接地扁铁焊接工艺质量、安装位置、室内锚固点、接地桩埋深、与根基槽钢、支架及配电房接地体连接是否可靠，施工要求与上述箱变或环网柜根基接地一样。7、预埋件安装：主要检查预埋件安装位置、规格、尺寸是否符合设计要求8、根基回填：主要检查回填土方、碎石或轻质碎密实度、厚度及平整度。9、配电房地面施工：检查地面混凝土浇筑厚度、强度、平整度、防静电地板安装是否平整、结实。总结：配电房根基施工主控工程（关键环节）为：沟槽开挖、根基圈梁、接地、槽钢及支架安装、配电房地面施工。一般工程为：垫层、墙身砌体、预埋件、根基回填。许祖俊、付赵军、龚贤春2017年12月3日
