甲醇厂吸收塔技术合约.docx

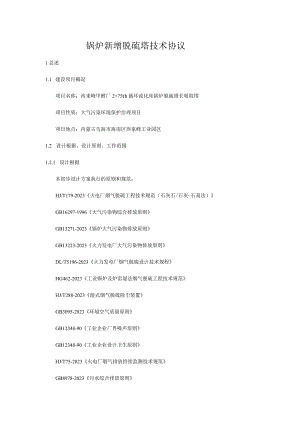

锅炉新增脱硫塔技术协议1总述1.1 建设项目概况项目名称：西来峰甲醇厂2×75th循环流化床锅炉脱硫增长吸取塔项目性质：大气污染环境保护治理项目项目地点：内蒙古乌海市海南区西来峰工业园区1.2 设计根据、设计原则、工作范围1.2.1 设计根据本初步设计方案执行的原则和规范：HJ/T179-2023火电厂烟气脱硫工程技术规范（石灰石/石灰-石膏法）GB16297-1996大气污染物综合排放原则GB13271-2023锅炉大气污染物排放原则GB13223-2023火力发电厂大气污染物排放原则DL/T5196-2023火力发电厂烟气脱硫设计技术规程HG462-2023工业锅炉及炉窑湿法烟气脱硫工程技术规范HJ/T288-2023湿式烟气脱硫除尘装置GB3095-2023环境空气质量原则GB12348-90工业企业厂界噪声原则GB12348-90工业企业设计卫生原则HJ/T75-2023火电厂烟气排放持续监测技术规范GB8978-2023污水综合排放原则DL/5000-2023火力发电厂设计技术规程DL/T5032-94火力发电厂总图运送设计规程DL/T5035-2023火力发电厂采暖通风与空气调整设计技术规程DL/T504I-2023火力发电厂厂内通信设计技术规定DL/T5121-2023火力发电厂烟风煤粉管道设计技术规程DL/T5072-2023火力发电厂保温油漆设计规程DLGJ158-2023火力发电厂钢制平台扶梯设计规定GB50017-2023钢构造设计规范GB150-2023钢制压力容器JBT4700-4707-2023压力容器法兰JB<4710-2023钢制塔式容器GB50205-2023钢构造工程施工质量验收规范GB50316-2023工业金属管道设计规范GB50010-2023混凝土构造设计规范DL/T5094-2023火力发电厂建筑设计规程DL5022-2023火力发电厂土建构造设计技术规定GBJ50007-2023建筑地基基础设计规范GB50009-2023建筑构造荷载规范GB50016-2023建筑设计防火规范GB50229-2023火力发电厂与变电站设计防火规范GB50037-2023建筑地面设计规范TCPIP网络通讯协议IEEE802局域网原则DL5000-2023火力发电厂设计技术规程NDGJ16-89火力发电厂热工自动化设计技术规定国家及省、市环境保护有关的规范、原则及规定建设项目（工程）竣工验收措施（国家计委1990年）建设项目环境保护竣工验收管理措施（国家环境保护总局2023年）以上规范，若有新版本，以最新版本为准。1.2.2 设计原则（不要）脱硫系统的总体设计原则是保证较高的脱硫效率、较高的可用率,并保证运行安全可靠,对锅炉的运行操作无影响。为此，采用技术上成熟的工艺，操作上可靠性较高口勺设备是十分必要的。烟气脱硫工程的设计原则如下：（1）采用石灰-石膏湿法脱硫工艺，按照一炉一塔75th锅炉烟气量设计。（2）采用成熟的脱硫技术，尽量简化系统，管理以便。（3）脱硫方案的设计、设备的选型、系统控制和监测及土建等必须符合国家有关法律法规和有关原则，设计脱硫效率和排放量应满足国家、省、市环境保护部门的规定，同步考虑满足此后不停趋于严格的SOz排放原则规定。（4）在满足于“达标排放，运行稳定，维护以便”H勺基础上因地制宜，合理布局，做到节能降耗，运行费用低，节省投资，工程费用合理、工期短。（5）、脱硫系统的设备选型选用成熟产品，选用节能、低噪声设备，不容许选用国家高耗能落后机电设备淘汰目录中的设备。（6）脱硫工艺考虑尽量的节省水资源。（7）脱硫系统的设计规定根据现场的实际状况，充足考虑既有系统对脱硫系统的影响，在满足工艺规定、合理布局的前提下，尽量减少对既有系统进行改造，尽量多对既有系统加以运用。（8）考虑脱硫系统在运行过程的溢流、冲洗、打扫和事故处理产生的废水搜集，这部分水集中搜集到循环池内反复运用，不容许外排，基本实现零排放。（9）、充足考虑脱硫系统设备、管道、附件於J结垢、堵塞、磨损和腐蚀。（10）充足考虑脱硫后的低温烟气对尾部烟道及烟囱的腐蚀问题。1.2.3 工作范围本工程为神华乌海能源有限责任企业西来峰工业园区项目2X75th中温中压循环流化床锅炉烟气脱硫新增工程。前期工程己建成一台吸取塔及有关配套设施，并投入使用。目前,两炉一塔配置不能满足两台炉同步运行时对烟气的脱硫需要,按环境保护规定增长1台脱硫吸取塔及其有关配套设施。新增脱硫系统采用总承包方式即本工程为交钥匙工程。（1）供货范围：吸取塔系统（包括吸取塔本体、塔体保温、塔内件、进出口、防腐等）；浆液循环系统（包括脱硫循环泵、氧化风机及附属管道、阀门、附件及保温等）；烟气系统（包括吸取塔进出口烟道、挡板门、膨胀节、原烟道、净烟道、旁路烟道、土建烟道、烟道防腐、油漆、保温）；工艺水系统（包括管道、阀门、附件及保温等）；电气系统（包括电源柜、配电柜、所有动力电缆及控制缆、电缆桥架、检修箱、就地控制箱、系统照明、防雷接地、设备及穿线管保护接地、防火封堵及与电气系统有关的基础和新建变压器室等土建工程）；仪控系统（包括所有仪表、仪表箱以及现场仪表至控制室的信号缆、安装辅材电缆桥架、穿线管等,另脱硫控制系统的改造等内容），脱硫电源接自新建变压器室。即设计图上新增部分材料所有由施工单位提供。（2）安装、调试、试运行：吸取塔、浆液循环、烟气、工艺水、电气、仪表控制等系统的安装调试和试运行；吸取塔基础、循环泵基础、烟道支架基础、电气改造土建基础、新建变压器室等土建工程；本次所有新建工程中防腐保温由总承包方负责。（3）施工本工程的工艺管道、设备、土建及仪控系统的施工、建筑安装重要采用西来峰甲醇厂2X75th循环流化床锅炉脱硫二期工程的设计图纸，电气系统的施工、建筑安装由施工单位根据业主提供的有关设计图纸进行施工安装，安装过程中如无法按施工图纸进行时，双方协商处理。2工程建设条件及排放原则2.1 工程建设原始资料2.1.1 气象特性1）极端最高气温2）极端最低气温39.4-32.60C3）年平均气温9.74）最热月平均气温25.45）最冷月平均气温-9.76）年平均大气压力892.9hPa7）夏季平均大气压力885.6hPa8）冬季平均大气压力898.4hPa9）年平均降水量162.4mm10）日最大降水量110.6mm11）最大积雪深度9.0cm12）热月月平均相对湿度45%13）最冷月月平均相对湿度51%14）整年平均风速3.5ms15）夏季平均风速3.6ms16）冬季平均风速2.2ms17）最大风速28.0ms18）整年最多风向及其频率C,17%SE,12%19）夏季最多风向及其频率SE17%20）冬季最多风向及其频率C,26%S,10%21）最大冻土深度178.0cm22）基本风压0.55kNm223）基本雪压0.25kNm224）冬季采暖室外计算温度-1925）夏季通风室外计算温度2626）冬季空调室外计算温度-22C27）夏季空调室外计算温度29.9C28）设计基当地震加速度值0.20g29）土壤原则冻深1.20m30）抗震设防烈度8度厂区地面高程厂区地面高程平均为1215.50m。2.1.3锅炉型式锅炉型式：中温中压循环流化床锅炉2.2 煤质及锅炉技术参数2.2.1 设计及校核煤质煤质分析资料见下表:项目符号单位设计煤种校核煤种1校核煤种2元素分析收到基碳Car%32.4833.10443.696收到基氨Har%2.3552.3342.784收到基氧Oar%7.35256.9826.592收到基氮Nar%0.440.4460.580收到基全硫St.ar%22.622.83工业分析收到基灰分Aar%51.462548.84239.142收到基水分Mar%4.76.566.104空气干燥基水分Mad%0.8851.0140.893干燥无灰基挥发份Vdaf%39.1440.27433.680收到基低位热值(LHV)Qnct.arMJ/kg12.19512.52816.711哈氏可磨系数HGI灰熔点变形温度DT>1500>1500>1500软化温度ST>1500>1500>1500流动温度FT>1500>1500>1500灰成分二氧化硅SiO2%48.467548.448.261三氧化二铝AI2O3%41.0438.9140.588三氧化二铁Fe2O3%3.42754.9022.987氧化钙CaO%1.4451.821.734氧化镁MgO%0.52250.8240.823氧化钾K2O%0.7450.520.503氧化钠Na2O%0.140.1160.109三氧化硫SO3%0.9851.3361.430项目符号单位设计煤种校核煤种1校核煤种2二氧化钛TiOz%L4051.3721.413五氧化二磷P2O5%0.10.0880.069其他%灰的比电阻温度30时cm5.35×101°击穿电压：3.8KV温度60时cm4.77×10击穿电压：3.8KV温度90时CCm2.28×10l2击穿电压：3.8KV温度120C时cm2.48×10l2击穿电压：3.8KV温度150C时cm3.41×1012击穿电压：3.8KV温度180时cm2.73×1012击穿电压：3.8KV2.2.2 .锅炉技术参数（1）锅炉重要技术参数：1、制造厂家：鞍山锅炉厂2、锅炉型号：AG-75/3.82-M3、额定蒸发量:75th4、锅炉型式：循环流化床5、过热蒸汽压力：3.82Mpa6、汽包工作压力：4.25Mpa7、过热蒸汽温度：4508、给水温度：1059、排烟温度：14010、锅炉烟气量G75=1.65x105m3h11、一、二次出口风温：15012、锅炉热效率：88.4%13、燃料颗粒度规定：IOnun14、燃料消耗量：20265kgh15、床温：850-950(2)除尘器重要技术参数：设备型号：LMPC型设备名称：脉冲袋式除尘器设备型式：脉冲离线清灰设备技术参数(单台)：序号名称单位数据备注
