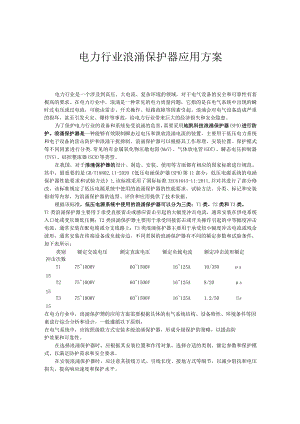

电力行业浪涌保护器应用方案.docx
电力行业浪涌保护器应用方案电力行业是一个涉及到高压、大电流、复杂环境的领域，对于电气设备的安全和可靠性有着极高的要求。在电力行业中，浪涌是一种常见的电力质量问题，它指的是在电气系统中出现的瞬时过电压或过电流，可能由雷击、开关操作、短路故障等因素引起。浪涌会对电气设备造成严重的损坏，甚至引发火灾、爆炸等事故，给电力行业带来巨大的经济损失和安全隐患。为了保护电力行业的设备和系统免受浪涌的危害，需要采用地凯科技浪涌保护器(SPD)进行防护。浪涌保护器是一种能够有效限制瞬态过电压和泄放浪涌电流的装置，主要用于低压电力系统和电子设备的雷击防护和浪涌干扰抑制。浪涌保护器可以根据其工作原理、安装位置、保护模式等不同因素进行分类,常见的有金属氧化物压敏电阻(MoV)、气体放电管(GDT)、瞬态电压抑制器(TVS)、硅控整流器(SCR)等类型。在我国，对于浪涌保护器的设计、制造、安装、使用等方面都有相应的国家标准进行规范。其中，最重要的是GB/T18802.11-2020低压电涌保护器(SPD)第11部分：低压电源系统的电涌保护器性能要求和试验方法1,该标准采用了国际标准IEC61643-11:2011,并对其进行了部分修改。该标准规定了低压电源系统中使用的浪涌保护器的性能要求、试验方法、分类、标记和安装指南等内容，为浪涌保护器的选型、评价和应用提供了技术依据。根据该标准，低压电源系统中使用的浪涌保护器可以分为三类：Tl类、T2类和T3类。Tl类浪涌保护器主要用于承受直接雷击或感应雷击引起的大幅度冲击电流，通常安装在供电系统入口处或变压器低压侧；T2类浪涌保护器主要用于承受间接雷击或开关操作引起的中等幅度冲击电流，通常安装在配电箱或分支线路上；T3类浪涌保护器主要用于承受较小幅度冲击电流或残余波形，通常安装在终端设备或负载旁边。不同类别的浪涌保护器有不同的额定参数和试验条件，如下表所示：类别额定交流电压额定直流电压额定负载电流额定冲击波形额定冲击次数Tl751000V601500V16125A10/350s15T2751000V601500V16125A8/20s15T3751000V601500V16125A1.2/50Us15在电力行业中，浪涌保护甥的应用方案需要根据具体的电气系统结构、设备特性、环境条件等因素进行综合分析和设计，一般遵循以下原则：在电气系统中，应按照级联方式安装多级浪涌保护器，形成分级保护的策略，以提高防护效果和可靠性。在选择浪涌保护器时，应根据其安装位置和作用对象，选择合适的类别、额定参数和保护模式，以满足防护需求和安全要求。在安装浪涌保护器时，应注意其接线方式、引线长度、接地方式等细节，以减少阻抗和电压损失，提高响应速度和保护水平。在使用浪涌保护器时，应定期进行检查、测试和维护，以监测其工作状态和性能变化,及时更换损坏或老化的浪涌保护器。以下是一个典型的电力行业浪涌保护器的应用方案示例：地凯科技电力行业浪涌保护器的应用方案示例该示例为一个IokV0.4kV变压器供电的低压配电系统，其中包括了一些敏感设备如计算机、通信设备、控制设备等。为了保护这些设备免受雷击和浪涌的影响，采用了以下措施：在变压器低压侧安装了Tl类浪涌保护器(SPDl),用于承受直接雷击或感应雷击引起的大幅度冲击电流，将其限制在设备或系统所能承受的范围内。在配电箱或分支线路上安装了T2类浪涌保护器(SPD2),用于承受间接雷击或开关操作引起的中等幅度冲击电流，将其进一步降低到较低的水平。在终端设备或负载旁边安装了T3类浪涌保护器(SPD3),用于承受较小幅度冲击电流或残余波形，将其消除到最小程度。在所有级别的浪涌保护器之间和与地之间采用短而直的引线，并使用合适的断路器或熔断器作为后备保护。通过这样的应用方案，可以有效地实现对电力行业中低压电力系统和电子设备的浪涌防护，提高其安全性和可靠性。
