电力系统10kV及以下配电网设施配置技术表格汇总.docx

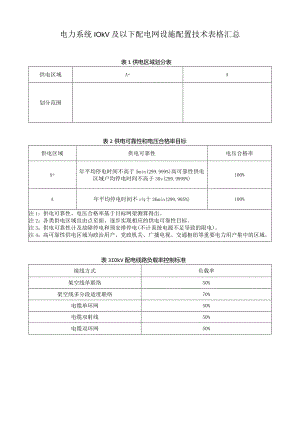

电力系统IOkV及以下配电网设施配置技术表格汇总表1供电区域划分表供电区域A+A划分范围表2供电可靠性和电压合格率目标供电区域供电可靠性电压合格率A+年平均停电时间不高于5min(299.999%)高可靠性供电区域户均停电时间不高于30s(299.9999%)100%A年平均停电时间不r十26min(299.995%)100%注1：供电可靠性、电压合格率基于目标网架测算得出。注2：各类供电区域宜由点至面、逐步实现相应的供电可靠性目标。注3：供电可靠性计及故障停电和预安排停电(不计系统电源不足导致的限电)。注4：高可靠性供电区域为政治用户、党政机关、广播电视、交通枢纽等重要电力用户集中的区域。表3IOkV配电线路负载率控制标准接线方式负载率架空线单联络50%架空线多分段适度联络70%电缆单环网50%电缆双射线50%电缆双环网50%表4IOkV配电线路目标电网结构供电区域类型电缆网结构架空网结构双射式对射式单环网双环网网格式多分段、适度（36）联络A+A注1：架空网结构参见附录A,电缆网结1肉参见附录B。表5IOkV配电线路馈线自动化模式供电区域架空线路电缆线路系统接地方式单环/双环双射/对射/单射A+主站集中+级差配合式馈线自动化集中型智能分布式（5G纵差、光纤纵差）集中型智能分布式（5G纵差、光纤纵差）小电阻A主站集中+级差配合式馈线自动化集中型智能分布式（5G纵差、光纤纵差）集中型小电阻小电流表6IOkV环网（单环、双环、网格式）结构电缆线路自动化终端配置标准供电区域馈线自动化模式配置标准系统接地方式A+智能分布式集中型全部配电站室实现“三遥”功能。小电阻小电流A智能分布式集中型开关站全部实现“三遥”功能；双环网联络点配电站室实现“三遥”功能，分段点配电站室终端具备“三遥''功能占比不低于60%。单环网全部配电站室实现“三遥”功能。小电阻小电流表7IOkV双射、对射、单射结构电缆线路自动化终端配置标准供电区域馈线自动化模式配置标准系统接地方式A+、A集中型智能分布式开关站全部实现“三遥”功能；分段点配电站室终端具备“三遥”功能占比不低于60%。小电阻小电流表8分布式光伏接入配电网典型方案接入电压并网点汇集及单个并网点参考容量直流±375V直流馈出线路或柔性互联直流线路汇集容量WlOokW,其中：单点容量8kW及以下可分散T型接入柔性互联装置的直流母线100kW-500kW220V/380V公共配电网配电箱或低压线路汇集容量100kW,其中：单点容量8kW及以下可单相接入公共配电网配电室、箱式变电站或柱上变压器的低压母线汇集容量IoOkW400kW用户配电变压器的低压母线、配电箱或低压线路汇集容量W400kW,其中：单点容量8kW及以下可单相接入与分散式柔性互联装置有电气联系的公共配电网低压线路、公共配电网配电室、箱式变电站或柱上变压器的低压母线、用户配电室、箱式变电站或柱上变压器的低压母线、低压线路（含单相）汇集容量40OkHrIOkV专线接入公共电网变电站、开关站的IOkV母线3000kW-6000kW专线接入公共配电网电缆分界室、开闭器的IOkV母线400kW-6000kWT接公共配电网IOkV架空线路400kW3000kW接入用户配电室或箱式变电站的IOkV母线400kW-6000kW表9分布式电源分类表类别名称容量并网电压等级属性通信方式终端配置要求运行数据接入系统A类大容量分布式电源大于等于6000kWIOkV非自然人、企业、园区等通过IOkv电压等级直接接入公共电网，以及通过35kV电压等级并网的分布式电源。光纤调度数据网智能电网调度控制系统B+类聚合型分布式电源40Okw6000kW10kV380V非自然人、企业、园区或基于分布式电源送电为主的用户光纤或5G通信分布式电源综合控制终端地区电网调度自动化新能源管理系统B类一般用户分布式电源通常小于等于400kW220V/380V一般用户(自然人)等以自发自用为主余电上网的用户4G或5G通信智能融合终端或用电采集终端用电采集系统表10电化学储能接入电网电压等级储能额定功率接入电压等级接入方式8kW及以下220V/380V单相或三相8kW-100OkW380V三相50OkW500OkWIOkV三相表11电力用户供电电压等级的确定供电电压等级(kV)用户设备容量受电变压器总容量0.22IOkW及以下单相设备0.38100kW及以下50kVA及以下1050kV-100OOkVA注L供电半径超过本级电压规定时，可按高一级电压供电。注2：小微企业用电设备容量16OkW及以下可接入低压配电网，具体要求按照国家能源主管部门和地方主管部门相关政策执行。表12充换电设施供电电压等级供电电压等级(kV)充换电设施总负荷0.22IOkW及以下单相设备0.38100kW及以下10100kW以上
