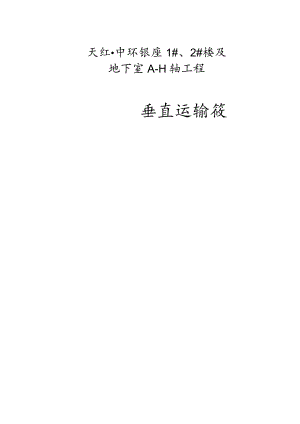

天红中环银座1#、2#楼及地下室A-H轴工程垂直运输筱编制人：审核人：安徽省桐玉建设投资集团有限企业二。一四年八月目录、编制根据错误!未定义书签。二、工程概况错误！未定义书签。三、施工升降机基本参数错误!未定义书签。四、荷载验算错误!未定义书签。五、基本构造错误!未定义书签。六、防护围栏安装七、导轨架安装.八、吊笼安装.错误!未定义书签错误！未定义书签错误！未定义书签九、头架和对重装置日勺安装错误!未定义书签。十、电气安装错误!未定义书签。十一、调试错误!未定义书签。十二、维修与保养:错误!未定义书签。十三、安全防护错误！未定义书签。十四、安全操作注意事项错误！未定义书签。十五、拆卸程序错误!未定义书签。一、编制根据1、建筑施工安全检查原则JGJ59-20232、施工现场临时用电安全技术规范(JGJ46-2023)3、SC系列施工升降机安装、使用、维护手册4、建筑施工扣件式钢管脚手架安全技术规范JGJI30-20235、建筑机械使用安全技术规程JGJ33-2023二、工程概况本工程1#楼：地上18+1层，建筑面积12260.08nr,其中商铺2层，面积772.28m2,建筑高度56.4m,118层为2.9米的原则层，机房顶4.2米，基础顶至5.800墙柱为C35,梁板为C25,5.800至14.500墙柱为C30,梁板为C25,14.500至屋面墙柱梁板为C25；本工程2#楼：地上24+1层,建筑面积15920.94面,建筑高度73.8m,K4层为2.9米的原则层,机房顶4.2米;基础顶至5.800墙柱为C45,梁板为C35,5.800至14.500墙柱为C40,梁板为C30,14.500至23.200墙柱为C35,梁板为C25,23.200至31.900墙柱为C30,梁板为C25,31.900至屋面墙柱梁板为C25；本工程地下室A-H轴：地下1层，建筑面积6167.76疔，垫层混凝土强度为C15,筏板、墙柱、顶板混凝土强度为C35,筏板、顶板混凝土为抗渗P6,后浇带为C40o工程所在地理位置；桐都市经济开发区。由桐都市天工置业有限企业开发建设。大连都市建设专家事务所有限企业。核工业鹰潭工程勘察院勘察，安徽省科信工程建设监理有限企业监理，安徽省桐玉建设投资集团有限企业承建。施工电梯安装单位资质，检测合格证，使用阐明书待设备进场后报建设局、监理审批，暂定施工升降机型号：SC200200o三、施工升降机基本参数施工升降机型号：SC200/200；架设总高度：57.9m>75.3m；原则节重：145kg；单个吊笼重：1500kg；外笼重：1480kg；四、荷载验算一、参数信息1.1、1#楼施工升降机基本参数施工升降机型号：SC200/200；架设总高度：57.9m；底笼长：3.5m；原则节重：145kg；单个吊笼重：1500kg；外笼重：1480kg；1.2、2#楼施工升降机基本参数施工升降机型号：SC200/200；架设总高度：75.3m；底笼长：3.5m；原则节重：145kg；吊笼形式：双吊笼；原则节长度：1. 508m；对重重量：1300kg；吊笼载重：2000kg；其他配件总重量：200kg；吊笼形式：双吊笼；原则节长度：1.508m；底笼宽：2. 7m；对重重量:0kg；吊笼载重：1500kg；其他配件总重量：200kg；吊笼形式：双吊笼；原则节长度：L 508m；底笼宽:2. 7m；对重重量：0kg；吊笼载重：1500kg；单个吊笼重：1500kg；外笼重：1480kg；2.楼板参数基础混凝土强度等级：C35；楼板宽：5.1m；梁宽:0.3m；板中底部短向配筋：C20150；板边上部短向配筋：C25100；板中底部长向配筋：C20150；板边上部长向配筋：C25100；梁截面底部纵筋：8C25；梁中箍筋配置：AlO100；箍筋肢数：2；3.荷载参数：施工荷载:2.5kNm2;4.钢管参数：钢管类型:48x3.0；钢管纵距：600mm；其他配件总重量：200kg；楼板长：5. 1m；楼板厚：250mm；梁高：0. 6m；钢管横距：600mm；钢管步距：1100mm；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点日勺长度：0.1m；二、基础承载计算：1#楼导轨架重（共需39节原则节,原则节重145kg）：145kgX39=5655kg,施工升降机自重原则值:Pk=（1500.00×2+1480.00+0.00×2+1500.OOX2+5655.00+200.00)×10/1000=131.35kN考虑动载、自重误差及风载对基础的影响，取系数n=2.1基础承载力设计值:P=2.1X153.65=309.33kN2#楼导轨架重(共需50节原则节，原则节重145kg)：145kg×50=7250kg,施工升降机自重原则值:Pk=(1500.00×2+1480.00+0.00×2+1500.OOX2+7250.00+200.00)×10/1000=147.3kN考虑动载、自重误差及风载对基础日勺影响，取系数n=2.11#楼基础承载力设计值：P=2.1X131.35=275.84kN2#楼基础承载力设计值：P=2.1X147.3=309.33kN三、地下室顶板构造验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机时所有荷载由混凝土板来承担。根据板的边界条件不一样，选择最不利的板进行验算楼板长宽比：LxLy=5.1/5.1=11、荷载计算楼板均布荷载：q=309.33/(3.5×2.7)=32.7kNm22、混凝土顶板配筋验算根据建筑施工手册(第四版)：Mmax=0.0234×32.7×5.1×5.l2=101.985kNmMymax=0.0234×32.7×5.1×5.l2=101.985kNmM0x=-O.0677×32.7×5.1×5.l2=-295.058kNmMoy=-O.0677×32.7×5.1×5.l2=-295.058kNm混凝土的泊桑比为=16,修正后求出配筋。板中底部长向配筋：Mx=Mxma+Myma=101.985+101.985/6=118.982kNms=M(fcbh02)=118.98×106(1.00×16.70×5.10×103×225.002)=0.028;=1-(1-as),z2=1-(1-2×0.028)05=0.028;s=1-2=1-0.0282=0.986;As=M(sfyh0)=118.98×106(0.986×300.00×225.00)=1787.72mm20实际配筋：2408.554mm2>1787.715mm2板中底部长向配筋满足规定。板中底部短向配筋：Myax+Mmax=101.985+101.985/6=118.982kNms=M(fcbho2)=118.98×1O6(1.00×16.70×5.10×103×225.002)=0.028;=1-(1-as)z2=1-(1-2×0.028)°5=0.028;s=1-2=1-0.0282=0.986;As=M/(sfyh0)=118.98×106(0.986×300.00×225.00)=1787.72mm2o实际配筋:2408.554mm2>1787.715mm2板中底部短向配筋满足规定。板边上部长向配筋：M°x=M111ax+Moyma=(-295.058)+-295.0586=-344.235kNms=M(fcbh02)=344.23×106(1.00×16.70×5.10×103×225.002)=0.080;=1-(1处严=1-(1-2×0.080)°5=0.083;s=1-2=1-0.0832=0.958;AS=M(sfyho)=344.23×106(0.958×300.00×225.00)=5321.43mm2o实际配筋：5399.612mm2>5321.431mm2板边上部长向配筋满足规定。板边上部短向配筋：M0y=M0ymax+M0ma=(-295.058)÷-295.0586=-344.235kNms=M(fcbho2)=344.23×1O6(1.OO×16.7O×5.1O×1O3×225.OO2)=OO8O:=1-(1-as),z2=1-(1-2×O.O8O)5=O.O83;s=1-2=1-0.083/2=0.958；As=M(sfyh0)=344.23×106(0.958×300.00×225.00)=5321.43mm2o实际配筋：5399.612mm2>5321.431mm2板边上部短向配筋满足规定。3、混凝土顶板挠度验算板刚度：Bc=Eh3(l2(l-2)=3.15×104×250312×(1-(16)2)=4.219×1010q=32.856kNm2=0.033Nmm21.=5100mm板最大挠度：fma=maq4Bc=0.00215×0.168×51004(4.219×10l0)=5.777mmfmaxL=5.777/5100=1/882.787<l250板配筋和挠度变形完全满足支承施工升降机荷重规定。4、混凝土梁配筋验算由于施工升降机自重重要通过中央立柱传递给大梁，因此可以看作一种集中荷载。楼板自重传来荷载0.25×5.IX25=31.875kNm梁自重0.6X0.3X25=4.5kNm静载31.875÷4.5=36.375kNm活载2.5X5.l=12.75kNm作用于梁上的!均布荷载:q=36.375×1.2+12.75×1.4=61.5kNm作用于梁上的(集中荷载：p=310.485×1.2/2=186.291kNM=ql212+pl4=61.5×5.1212+186.291×5.1/4=370.822kNm梁截面积：b×h=O.3×0.6=0.18m2ho=h-25=600-25=575mms=M(fcbh02)=370.82×106(1.00×16.70×0.30×103×575.002)=0.224;=1-(1-as),z2=1-(1-2×0.224)05=0.257;s=1-2=1-0.257/2=0.872；As=M(sfyho)=370.82×106(0.872×210.00×575.00)=3523.51mm20实际配筋：3926.991mm2>3523.508mm2；梁截面底部纵筋满足规定！5、混凝土梁抗剪验算梁所受最大剪力：Q=p2+ql2=186.2912+61.5×5.1/2=249.97kN；Asvi=(Q-0.7ftbh0)(l.25fyvh0)Xsn=(249.97X103-0.7×1.57×300×575)/(1.25×210×575)
