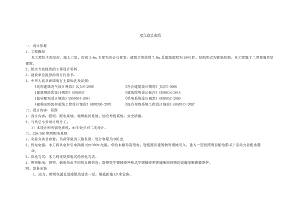

电气设计说明.docx
电气设计说明一、设计依据1、工程概况本工程位于西安市，地上三层，层高3.6m,主要为办公与食堂；建筑主体高度7.8m,总建筑面积为1893肝。结构形式为框架结构。本工程属于二类普通多层建筑。2、相关专业提供的工程设计资料。3、建设单位提供的设计任务书。4、中华人民共和国现行主要标注及法规：民用建筑电气设计规范JGJ16-2008办公建筑设计规范JGJ67-2006建筑物防雷设计规范GB50057建筑照明设计标注GB50034-2013低压配电设计规范GB50054-2001供电系统设计规范GB50052-2009视频安防监控系统工程设计规范GB50395-2007综合布线系统工程设计规范GB50311-2007二、设计内容、范围1、设计内容：照明、配电系统、视频监控系统、综合布线系统、安全措施。2、与其它专业设计的分工：1）本设计所有弱电系统，由专业公司二次设计。三、220/380照明配电系统1、负荷分类及容量：负荷等级为三级负荷，设计容量为90K也2、供电电源：本工程从室外引来两路220/38OV电源，供给本楼负荷用电；进线缆从建筑物外埋地引入，进入一层的照明总配电箱ALl及动力总配电箱APe3、供电方式：本工程采用放射式的供电方式。4、照明配电：照明、插座均由不同的支路供电；除壁挂空调插座外柜式空调插座和普通插座回路均设漏电断路器保护。四、设备安装1、动力、照明电源总进线箱均设在一层，箱底距地LO米安装。2、厨房操作间配电箱箱底距地1.0米明装，二楼配电箱箱底距地1.5米嵌墙暗装。3、除注明外，开关、插座、空调插座分别距地L3m、0.3m、1.8m喑装。4、开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火保护措施。5、采用I类灯具时，灯具的外露可导电部分应可靠接地。6、建筑内消防应急照明灯具的照度应符合下列规定：(1)疏散走道的地面最低水平照度不应低于0.51x；(2)人员密集场所内的地面最低水平照度不低于LOlx;(3)楼梯间内的地面最低水平照度不应低于5.Olx0五、导线选择及敷设1、照明干、支线选用BV-450/750V聚氯乙烯绝缘铜芯导线。所有干线均穿SC沿墙暗敷。2、进户电缆采用YJV22-1KV型电缆。3、照明支线采用BV-3X2.511lm2铜芯线，l2根穿SC15,34根穿SC20,56根穿SC沿吊顶、线槽敷设。普通插座支架采用BV-3X4mm2铜芯线穿SC20,空调插座采用BV-3X4mm2铜芯线穿SC20<.六、弱电系统1、在一层设置网络主机供全楼网络使用，具体实施由专业公司再设计并施工完成。2、干线采用光缆由室外进入建筑物内穿管埋地引入网络主机，再由网络主机配线至用户终端，穿SC管沿墙、地暗敷设引至。3、室外电话电缆干线由室外埋地引入建筑物内的网络主机，再由分线箱分配至各终端。电话电缆在室外直埋地引入，室外埋深0.8米或冻土层以下。4、网络信息插座暗装，底边距地0.3"。5、当线缆从建筑物外面进入建筑物时，电缆和光缆的金属保护套或金属件应在入口处就近等电位接地端子板连接，并应选用适配的信号线路浪涌保护器，信号线路浪涌保护器应符合设计要求。七、视频监控系统1、监控设备设于安防监控室，本楼设备为监控分机。本设计仅预留管路，由专业公司完成二次设计。2、本工程各出入口、及各层走道内均设摄像机，走道内摄像机吸顶安装。3、所有摄像机的电源，均由主机供给,主机自带UPS电源，工作时间60min,设备主机自带EPS电源由设备厂家成套提供。4、每个监视点的穿管参见平面图中所示，明敷设与吊顶内，暗敷在墙内。5、安防监控室监控主机与其它建筑各监控分机进行联网，对其他建筑进行实时监控。6、系统的深化设计由承包商负责，设计院负责审核与其他系统的接口的协调事宜。7、系统所有器件、设备均由承包商负责成套供货、安装、调试，并协助甲方通过当地安防办的验收。8、视频监控系统中使用的设备必须符合国家法律法规和现行强制性标准的要求，并经法定机构检验或认证合格。9、室外安装的摄像机连接电缆应采取相应的防雷措施，并满足相关规范的要求，具体措施由设备提供商提供。八、电气节能及环保措施1、荧光灯等采用就地补偿，选择电子整流器或节能型高功率因数电感镇流器，荧光灯单灯功率因数不小于0.9；2、根据照明场所的功能要求确定照明功率照度密度值，且必须符合建筑照明设计标准GB50034-2004的设计要求。3、采用高光效光源、高效灯具。一般工作场所采用细管径直管荧光灯和紧凑型荧光灯。4、单相照明负荷尽可能均匀平衡到三相负荷中，以减少电压损失，影响光源的发光率。5、充分利用自然光，使用具有光控、时控人体感应的等功能的照明控制装置。在外窗时，照明灯具的布置应对应使用功能按临窗区域及其他区域合理分组，并采取分组控制，对建筑物的走廊（道）、楼梯间等照明采用声光控或人体感应照明开关进行控制。6、选用绿色、环保且经国家认证的电器产品。满足国家规范及供电行业标准的前提下，选用高性能变压器及相关配电设备，选用高质量电缆电线降低自身损耗。九、其他1、凡与施工有关而又未说明之处，参见国家、地方标准图集施工，或与设计院协商解决。2、本工程所选设备、材料必须具有国家级检测中心的检测合格证书（3C认证）；必须满足与产品相关的国家标准；供电产品应具有入网许可证。3、施工单位必须按照施工设计图纸和施工技术标准施工，不得擅自修改工程设计。4、电气施工中，应及时与土建配合预埋电气管线及电气箱体的留洞等，配电箱尺寸仅供参考。5、电气施工人员应于土建密切配合，做好管线、墙洞预埋工作，作好隐蔽工程记录以备考查，图中说明未尽事宜按国家施工及验收规范执行或设计院联系协商解决。凡是本说明未述部分，请按有关规程标准施工。6、本工程中的配电箱、落地配电柜的尺寸仅供参考可根据设备厂家做适当调整。7、强电、弱电插座之间的距离在安装时应大于300mm。8、除在图例中注明外，其余的设备参见平面图中的标注。
