电缆敷设与安装操作手册.docx

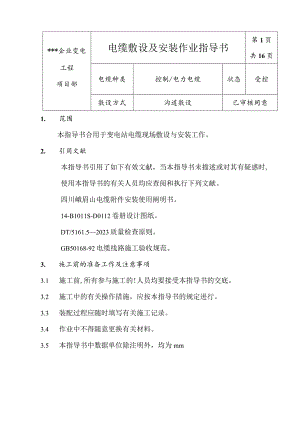

*企业变电工程项目部电缆敷设及安装作业指导书第1页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意1. 范围本指导书合用于变电站电缆现场敷设与安装工作。2. 引用文献本指导书引用了如下有效文献，当本指导书未描述或对其有疑惑时,使用本指导书的有关人员均应查阅和执行下列文献。四川峨眉山电缆附件安装使用阐明书。14-B1011S-D0112卷册设计图纸。DT/5161.52023质量检查原则。GB50168-92电缆线路施工验收规范。3. 施工前的准备工作及注意事项3.1 施工前,所有参与施工的!人员均要接受本指导书的交底。3.2 施工中的有关操作措施，应按本指导书的规定进行。3.3 装配过程应随时填写有关施工记录。3.4 作业中不得随意更换有关材料。3.5 本指导书中数据单位除注明外，均为mm*企业变电工程项目部电缆敷设及安装作业指导书第2页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意4.安装流程*企业变电工在项目部电缆敷设及安装作业指导书第3页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意安装内容简图备注5.电缆的敷设与安装5.1到货验收电缆及附件到现场后，对其进行如下检查：外包装应齐全、完整，无损伤。产品的出厂证明书、材质书、合格证齐全、有效。电缆的型号、规格、长度应与附带的技术文献相符。电缆验收后应集中分类寄存，寄存地应坚实、排水畅通。电缆附件应寄存仓库并防潮。5.2电缆支架安装安装支架前，应检查土建施工的埋件与否牢固、有无遗漏,位置对的否，表面与否洁净等。卸车时，严禁将电缆盘直接从车上推下。电缆寄存时不应平放。安装支架前，电缆沟道、井处的土建工作已结束，排水畅通，盖板齐全，清理洁净，并经监理验收并办理交接手续。*企业变电工在项目部电缆敷设及安装作业指导书第4页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意安装内容简图备注加工电缆支架的材料均为镀锌角钢，角钢应平直，无明显扭曲。下料时H勺误差应控制在5mm内，用砂轮切割机切断，切口H勺卷边用钢锂处理。支架的焊接要牢固、无变形。支架安装要横平竖直，上平面在同一水平面上，高下偏差不得不小于5mm。支架最上一层距沟盖板的距离最小不不不小于15Omm（见右图1）安装支架时要分段施工，每段先安装前、后两个支架（大概20米左右），将两支架操平、找正后，在两支架的上、下各拉一根线绳或铁丝作为其他支架安装时的控制线。机械操作人员必须持证上岗，严禁非机械操作人员操作机械。机械操作人员要严格执行有关机械的操作规程，并遵守施工现场安全用电管理制度。支架安装时焊接处均要涂防腐漆二道、银漆二道，不得遗漏。线绳要拉紧绷直但不得断线。注意对施工成品的保护，搬运支架时要轻拿轻放，不许抛扔而招已完毕的沟壁、沿碰损。I/2150、-.I$II1II-IIII250图1支架与沟顶、沟底距离*企业变电工程项目部电缆敷设及安装作业指导书第5页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意安装内容简图备注支架在电缆沟内为单边布置时，支架间距为800mm,误差不得不小于IOmiTio支架在沟道内作双边布置时，两边支架要互相交叉，安装点与间距中点对正，互为重叠，间距为800mm,误差不不小于IOmm（见右图2）。支架在拐角处应合适增长数量，但间距要匀称。i<4E)图2双边支架间距尺寸>i<4(町>i<焊接作业时，焊接点周围要有防火措施，防止发生火灾。雨天不得进行焊接工作。电缆支架要妥善接地，每沟内要有三点明显与主网接通。电缆管H勺材 料必须符合 国标规定，不 得以次充好， 现场应严格 检查并报现 场监理审查 后使用。5.3电缆埋管加工敷设电缆管为镀锌水煤气管。材料到现场后应检查外观，应无裂纹、扭曲、锈蚀，并查对材料的出厂证明书、合格证与否有效。现场再制电缆管用弯管机操作。变电工程项目部电缆敷设及安装作业指导书第6页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意安装内容简图备注弯曲长度算法:选择电缆管的原则：电缆管的内径与电缆外径之比，不得不不小于1.5,现场以电缆在管内穿行时畅通无阻为宜。现场要实测埋管的长度，下料时要考虑弯曲度的长度。弯点处确定后划线，从弯点处向两边各量取L/2划线作为控制点（见右图3）。弯管时先用铁丝或铝丝作一种样式，选用合适的模具，将模具的顶点对准管子的中点位置，固定好后慢慢打压，快弯至所需弯度后，用作好H勺样式比划，平常能稍不不小于弯度，不能超过。实际敷设不能满足时，则要将管重新放进弯曲机里再弯，直至适合敷设为止。超粗的电缆管不能用弯管机弯制时，采用热煨法方1.=6.2832R41.弯曲度长R弯曲半径（一般取管外径的10倍）一般状况下L的长度为:393502597660707管径：2532384245缆管口的毛刺、尖角要用铿刀打磨。弯制后的缆管不应有裂纹，弯扁度不不小于管外径的1/10,例如25管，弯制后外径最小不不不小于22.5mmo中点B图3钢管弯曲控制点图4缆管弯制电缆管的弯头不不小于3个，直角弯不不小于2个。缆管的接头套丝后用活节连接。地下敷设的深度不不不小于700mmo*企业变电工程项目部电缆敷设及安装作业指导书第7页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意安装内容简图备注制，或用同型号的成品管弯头将两直管焊接后敷设。热煨法即将管内装上粗砂（装砂时边装边用木棒敲打管子，使砂装密实）,用木楔封住管口后加热，然后放在卡具及自制模具中间用人力驾制（见右图5）。现场自制模具可以用同型号的一截短管或其他圆形硬物。电缆管配制好后即可敷设。地埋缆管出地面后一定要竖直、与支架间隙均匀、美观大方，支持件平行一致、水平。5.4电缆的敷设敷设电缆前先选择电缆盘的放置场地，-一般选在两个终端、场地平整且面积较大、利于放置较电缆盘的地方。木楔砂子17、热煨加工后要将弯处刷沥青漆防腐。采用成品弯头焊接时要先打坡口，操作焊工应为持证人员。场地运送电缆时，应用吊车装卸，不得平放。卡L>_®_三模具或胎具、园"滚轮Fll图5热煨法弯管f'F*企业变电工程项目部电缆敷设及安装作业指导书第8页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意安装内容简图备注电缆敷设采用人力敷设。先将待放的电缆盘用机械升降支架支设在电缆前进方向的反向5IOm处，然后由沟内第一人拉住电缆向第二人处传，接力后回到原处一起拉电一缆盘电缆敷设电缆时要分工明确，统一指挥。电缆盘处要有专人在电缆运动中检查有无破损缆，依次将电缆拉向另一端。电缆在沟内运动时，由人手持运动,不得松手放于沟地或支架上。沟内人员分散距离以间隔5m为宜。间隔5m图6电缆在沟内布置同步，由4人匀速转动电缆盘，速度不得过快，速度宜为IOnVmin每一根电缆敷设到位后，每人一段将电缆放于支架上调好余度，敷设下一根。或其他不妥之处，有问题时应立即告知施工负责人停止工作。*企业变电工程项目部电缆敷设及安装作业指导书第9页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意安装内容简图备注敷设电缆的次序应在工作前通盘考虑，以电缆在两端盘柜的位置来确定，电缆在沟内支架上的层面也要按次序进行，使电缆在敷设后美观、排列整洁、弯度一致。所有电缆敷设完毕后，将所有电缆在支架上捆好，捡拾出废弃物，盖好盖板。高压电力电缆的敷设由于根数较少,采用人力敷设。人力敷设时多人肩抗到位5.5电缆头制作冷缩预制式电缆头制作切剥前一定要量好电缆的精确尺寸。清洁距离电缆头部250Omm以内的外表。按右图7所示剥除电缆外护套、钢铠、内护套。外护飞50)/1800、敷设电缆要先敷设场区间长电缆，最终敷设盘柜间及设备间短电缆。切割电缆时一定要慎之又慎，至少要二人各量一次，无误后方可切割。>F/钢铠图7电缆头剥切VX内护套铜屏蔽层I图*企业变电工程项目部电缆敷设及安装作业指导书安装内容将每种电缆头部用相色胶带缠绕2-3层,防止铜屏蔽层松散。将地线头部翻卷2-3层楔入三芯电缆底部，绕包电缆铜屏蔽一周，打90。折。用锤刀或砂布将钢铠表面打磨洁净，将地线焊接在铜屏蔽层和钢铠上。用绝缘自粘胶带在接地线缠绕数层，至电缆外护套表面平齐。电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意简图备注HOo7电缆头制作应选择晴朗干燥的天气进行。雨天、雾天严禁制作电缆头。制作电缆头时，接触电缆头的工作人员必须戴洁净手套，防止污秽电缆头表面。将三芯分支手套的I支撑条抽出少许，使手套的支撑条贴到支撑物内壁。将手套推入三芯电缆分叉处附近，逐一将手指支撑物沿逆时针方向抽出至手指根部，此时开始轻微收缩。将手套推至电缆叉处底部，完全抽图8头部固定尺寸开始抽支撑条时要持续操作，尽快完毕安装。*企业变电工程项目部电缆敷设及安装作业指导书第11页共16页电缆种类控制/电力电缆状态受控敷设方式沟道敷设已审核同意安装内容简图备注出手指支撑条，最终抽出手套支撑条。翻卷手套胶皮，将密封胶涂在对应电缆部位，翻回胶皮，完毕手套部分的安装（见右图9）o先在一相上安装护套管。抽出内撑条，护套管与手套搭接20mm,涂密封胶。此外四根护管与护管间重叠搭接20mm,涂上密封胶，抽出内撑条。（见右图10）同样措施安装此外两相套管。分开三相电缆。按成品形式比划电缆，切除多出部分。比划时一定要再三操作，防止切错电缆尺寸而导致损失。
