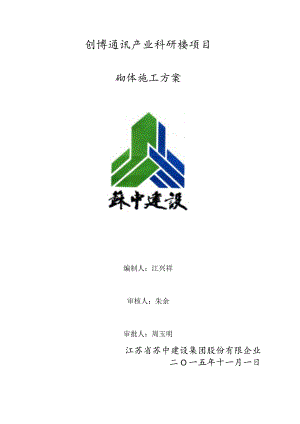

创博通讯产业科研楼项目砌体施工方案编制人：江兴祥审核人：朱余审批人：周玉明江苏省苏中建设集团股份有限企业二O一五年十一月一日1.编制根据错误!未定义书签。1.1 创博通讯产业科研楼项目的图纸错误!未定义书签。1.2 有关规范、规程和原则错误!未定义书签。1.3 施工组织设计错误!未定义书签。2 .工程概况错误!未定义书签。3 .施工准备错误!未定义书签。3.1 材料规定错误!未定义书签。3.2 作业条件错误!未定义书签。4 ,施工措施错误!未定义书签。4.1 施工测量错误!未定义书签。4.2 施工工艺错误!未定义书签。5 .质量原则错误!未定义书签。5.1 保证项目错误!未定义书签。5.2 一般项目错误!未定义书签。5.3 容许偏差项目错误!未定义书签。6 .墙体防渗漏及抗裂措施错误!未定义书签。7 .施工中应注意的质量问题错误!未定义书签。8 .材料节省及保护错误!未定义书签。错误!未定义书签。9 .安全文明施工措施砌体工程施工方案1 .编制根据1.1 创博通讯产业科研楼施工图纸1.2 有关规范、规程和原则砌体工程施工质量验收规范(GB50003-2023)建筑工程施工质量验收统一原则(GB50300-2023)工程建设原则强制性条文(民用建筑部分)混凝土构造施工质量验收规范GB50204-2023蒸压加气混凝土砌块GB/T11968-2023加气硅砌块墙体构造L10J1251.3 施工组织设计2 .工程概况序号项目内容1工程名称创博通讯产业科研楼2工程地址济南高新产业开发区，天辰大街以北，凤凰楼以西150m3建设单位创博亚太科技(山东)有限企业4设计单位山东省城建设计院5监理单位济南市建设监理有限企业6计划动工日期2015年2月4日7计划竣工日期2016年9月25日8质量目日勺（等级）争创泰山杯3 .施工准备3.1 材料规定1、本工程砌筑工程的重要部位为分户隔墙、内外隔墙等。砌块强度等级为A3.5,砂浆强度等级为M5的混合砂浆，构造柱、过梁、现浇过梁强度等级为C25。基础基础：采用黄河淤泥烧结砖，强度不不不小于MUl0,砂浆采用MlO水泥砂浆。2、砌体的规格、强度等级必须符合设计图纸及有关验收原则规定。进场日勺砌块应具有产品出厂合格证，并按有关验收原则进行现场检查和抽样送法定检查机构检查，合格后方可使用。3、砂浆均采用成品砂浆，使用措施按照专业厂家提供的阐明书使用。3. 2作业条件1、楼面应弹好轴线、墙边线、门、窗洞口和柱的位置线，并由专人按照图纸进行复核；在与砌体交接B柱上用粉笔标出砖砌体每皮成0高度，在砖墙转角处、楼梯间及内、外墙交接处立皮数杆。2砌筑大面积展开前，必须在各栋选定一层砌筑样板间。砌筑样板必须经甲方、监理及项目部验收合格后，方能开始大面积施工。3、将砌体基层清理洁净，并浇水湿润。4、调拌出的砂浆应放置在灰槽内，不容许将砂浆直接放置在地坪上。5、砌筑部位的灰渣、杂物应清除洁净，基层浇水湿润。6、水电专业队做好跟紧预留、预埋的有关工作，所有墙体线管严禁后凿，现场如由于其他原因规定后开槽的必须采用切割机切割，剔成宽度、深度一致的线管槽。7、脚手架应随砌随搭，安全防护工作必须配套完善。4.施工措施4.1 施工测量4.1.1 控制轴线的测设每层根据施工现场提供的基准控制点，使用经纬仪对各楼层预留的基准点和轴线位置校核合格后，进行楼层内的细部控制线的引测。4.1.2 高程控制线引测根据构造施工时留设日勺标高控制点，并校核合格后，采用50m钢卷尺竖向传递，每层必须经交圈闭合检查，误差不超过5mm.交圈运用水准仪测放出建筑50OmIn线，作为各楼层的标高控制线。4.1.3 楼层内各位置线的引测根据在柱子上的建筑50OnIln线，根据建筑图中的尺寸规定，自控制轴线引测出隔墙位置线、抹灰线、控制线，门窗洞口线、水电设备预留洞口的位置线，并经复核无误后用红色油漆在留洞等位置斜对角描出三角控制标志，以防破坏。水电设备的预留洞口，控制线测设完毕后应经各专业人员复核后方可施工。4.1.4 外隔墙、窗（门）洞口线、控制线在外隔墙砌筑前，需放出外隔墙线、抹灰线、50OnIm控制线和窗（门）洞口线，其中窗洞口线旁用红油漆注明及窗洞口下皮建筑标高线。4. 2施工工艺4 .2.1工艺流程工艺流程：基层验收、墙体弹线一粉煤灰砖砌筑一拉墙筋、构造柱一砂浆制备一砌块排列f砌样板墙f验收合格f大面积砌筑墙体f构造柱、拉筋、浇筑混凝土f7天塞缝f收尾。5 .2.2砌筑形式用混合砂浆砌筑，采用全顺砌筑，上下皮竖缝互相错开1/2砖长。4. 2.3砌筑要点一、准备工作1、砖墙时砌筑应在楼面基层弹好的位置线上进行排砖。砌筑按通用砌筑措施。2、砌块及粉煤灰砖0生产龄期不应不不小于28d。并清除砖块表面污物。3、加气块应提前1-2天浇水湿润，加气碎砌块砌筑时，在砌筑面适量浇水。二、放线砌体施工前，应将基础面或楼层构造面按标高找平，根据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。三、技术规定和施工措施1、砌体采用“三一”砌法，即一铲灰、一块砖、一挤揉，砌筑时应采用双面挂线，保证砖墙时平直度。竖向灰缝宜采用挤浆法或加浆法。砌体规定双面勾缝,不形成盲缝、假缝、瞎缝，以隔断渗水通道。加气混凝土砌块的水平灰缝和竖向灰缝的宽度分别为15mm与20mmo灰缝饱满度不得低于80%o砖墙的转角处和交接处应同步砌筑，不能同步砌筑处，应砌成斜槎，斜槎长度不应不不小于高度的2/3。2、不得在下列墙体或部位中留设脚手眼：半砖墙和砖柱；过梁上与过梁成角的三角形范围及过梁净跨度1/2的高度范围内；宽度不不小于Im的窗间墙；梁或梁垫下及其左右各50OnlmrJ范围内；砖砌体时门窗洞口两侧200IlInl和转角处45Onim的!范围内。施工时需在砖墙中留置0¾临时洞口，其侧边离交接处0墙面不应不不小于50Omnb洞口净宽度不应超过1m。3、墙体每天砌筑高度不得超过1.5u砂浆应随拌随用，水泥砂浆与水泥混合砂浆应分别在3小时与4小时内使用完毕，当施工期间气温超过30度时，应分别在拌成后2小时与3小时内使用完毕。4、砌筑完一至三天内应采用洒水方式进行养护，以保证砌体砂浆的强度，减少砌体与砂浆0干缩裂缝，同步在墙体顶部留2(4On三0¾空隙，等砌筑完7天后用细石砂塞顶。5、砌筑砂浆试块：每一楼层不少于一组砂浆试块。6、所有砌块墙离地20OnIin高应采用粉煤灰砖砌筑，在用水的房间采用碎浇筑，同墙宽。以防止墙体在后续施工时受潮。7、凡风道、烟道、管道井等内壁应随砌随抹10厚1:2.5水泥砂浆粉刷。8、在砌体转角处应埋置钢筋，做法如下图。墙体转角及交接处作法（无构造柱时）9、为了保证门窗框B安装固定，门窗洞口两侧砌体砌筑时，在门洞口侧面规定预埋水泥块，门洞上下180mm范围预留一块，其中间设50Omm700mm范围预留。10、窗台下加固做法详LlOJI25页3940,窗台下侧抗裂筋的详细做法如下：窗洞口尺寸L21800mm,设置3根直径为8的一级钢筋，窗洞口尺寸60OnmlVLVI800mm,设置3根直径为6一级钢筋抗裂筋。4.2.4制配砂浆根据济南市规定，所有砌筑砂浆均采用干混砂浆，其厂家提供检测汇报等有关资料。4.2.5铺砂浆将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，在砌块就位前，用大铲、灰勺进行分块铺灰，砖块最大铺灰长度不得超过2023mm。4.2.6墙体拉墙筋设置1、填充墙与柱、剪力墙间0拉结筋应按建筑施工图中0填充墙位置予留。砌体填充墙应沿墙体高度每隔50Omnl设266通长拉筋，其中间搭接长度为350mm。详细做法如下图。2、拉墙筋采用在主体构造施工中采用预埋，假如少放或漏放，采用补救措施，铁板加膨胀螺栓固定。所有拉墙筋经验收后方可进行砌筑施工。4.2.7墙体构造柱设置1、构造柱设置部位详附图。2、构造柱的J做法：构造柱（GZ）按下例规定设置：a）墙长度超过5.Om或不小于层高的2倍时，应于墙中设置钢筋混凝土构造柱,构造柱间距不应不小于4.0m；b）洞口宽度不小于2.40m的洞口两侧（洞口过梁宜与构造柱整体连接）；C）填充墙自由端0¾尽端；d）内外墙相交角处；e）一字墙墙肢两端。GZ大样详图11.4T,构造柱上下端楼层处40OnIn）高度范围内，箍筋间距加密至100。构造柱处和拐插筋做法详图构造柱钢筋绑完后，应先砌墙，后浇筑混凝土。在构造柱处，墙体中应留好拉结筋，浇柱构造柱混凝士前，应将柱根处杂物清理洁净，并用压力水冲洗，然后才能浇筑混凝土。/2O00、O/20OoJb=200I.200<b400/W1.4-1MGZMO三4.2m三O4;当层高大于6.0m嘲糕改宛16,翻?灯8。3、构造柱的模板支设：模板采用两块侧模，背枕两道，横杨每50Cm一道，对拉螺杆每50Cm公分一道（或用斜撑加固），模板的支设规范规定与柱支设规范规定同样，保证模板支设牢固。4、模板与墙间缝隙的处理：因墙砌体平整度相对较大，与模板的缝隙较大，为防漏浆,在模板沿马牙槎形状应用海棉与模板塞紧，保证碎的浇筑完毕后形状成马牙槎形。5、构造柱砂0浇筑：砂采用C25砂，砂0振捣保证役振捣密实，不出现蜂窝、麻面、露筋等缺陷的发生。6、构造柱的留置，具有构造柱的墙体在砌筑时应在两侧予留马牙槎，马牙槎的砌筑应先退后进，各60mm,当柱边墙长不不小于20Onlm时应采用碎浇筑，并在砌体砌筑时构造柱边一定要吊线砌筑，保证马牙槎每边在一条垂线上。4.2.8墙体圈梁及过梁设置1、砌体填充墙设钢筋混凝土圈梁：当填充墙厚度不不不小于180mm,墙高超过4.Om或墙厚不不小于180mm,墙高超过3.Om时，应在墙中部设置与两端柱连接的水平腰梁;当墙高超过6.Om时应每隔3.Om设一道腰梁。腰梁做法为：内墙门洞上设一道，兼作过梁,外墙窗底及窗顶处各设一道。腰梁(QL)大样详图1L6T,箍筋为。6200。圈梁兼作过梁时，应在洞口上方按过梁规定确定截面并另加钢筋。当层高小于6.0m肺二1领，1三2?10;当层高大于6.0m船二200,1三2214o2、当框架梁或次梁不能替代过梁时，在各层门窗上平加过梁一道，过梁采用原则图L13G7载等级取1级。当过梁I向宽度同原则图不一致时，梁宽照填充墙的宽度做，梁高及配筋不变。当洞口紧贴柱或钢筋混凝土墙时，过梁改为现浇。施工主体构造时，应按对应0梁配筋，在柱(墙)内预留插筋。过梁0支承长度应不不不小于300。现浇过口髓口戢1200>1200且28()2800i45)4OOOI65BbXhbx150bx180b×300bx400b=1502?102?142?122?162?142?182?162?20150<b<2402?102?122?122?142?142?162?162?20b=3002?102?122?122?142?142?162?162?20梁截面、配筋见下表:b300-O?615Q5.质原则5.1 保
