离线X-Ray机操作规程.docx

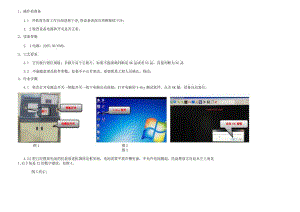

1、操作前准备1.1 开机前先将工作台面清理干净,将设备表面及顶箱擦拭干净；1. 2检查设备电源和开关是否正常；2、设备参数2. 1电源：220V;50/60Hz3、工艺要求3.1 正负极片错位规格：负极片高于正极片，如果不能准确判断是OK品或者NG品，直接判断为NG品3.2 不能随意更改软件参数，如果不小心有更改，需要联系工程人员确认、修改；4、作业步骤4.1 依次打开电源总开关一钥匙开关一按下电脑启动按钮；打开电脑的X-Ray测试软件，点击OK健，设备自动复位;图1图2图34.2 2把已经摆放电池的托盘放进机器固定框里面，电池需要平放在槽里面，不允许电池翘起，托盘摆放方向是从左上角是1,右下角是72的数字摆放，如图4、图5所示;图4图54.3 关闭机器前门，开始操作软件，开始测试，如图6所示：第一步：点击照相机按钮托盘回到中间；第二步：点击打开文件按钮“D”，选择己经编好的程序文件，对应线对应的型号，例如“08460”；第三步：点击打开X光按钮红色代表X光打开，绿色代表X光关闭；第四步：点击运行按钮"®"，开始运行；第五步：双击运行文本指示框的第1-个数字框；第六步：根据正负极片错位判断标准，在判断框用鼠标打“J”或者打“X”，OK品打“J”，NG品打“X”；4.4 检验记录表的记录员根据机器操作员在设备判断框打的“或者“X”，在检验记录表上打“或者打“X”；并且要在记录表上标注批号、日期、序号；4.5 根据检验记录表上打“X”的判断，在对应的电池的头部或尾部任何一端打“X”，以示不良品；根据不良品标示，把对应不良电芯挑出来，放到不良品吸塑盒里面；5品质控制5.1 待测或己测的电芯需整齐摆放在托盘槽内，电芯两头不允许翘起，不可重叠；5.2 托盘放在机器的固定框范围内；5. 3正负极错位规格：负极片高于正极片，如果不能准确判断是OK品或者NG品，直接判断为NG品；5.4判断错位好坏的方法：图像中黑色部分为正极，灰色部分为负极，灰白色为隔离膜，根据正负极错位规格判断，负极包住正极为良品，否则为坏品;如图6、7所示；5. 5检查完后的电芯整齐摆放在吸塑盒里面；5.6不允许用手或者其它物品一直压着键盘同车键；图6图76、注意事项6. 1每开班前必须对设备及工作台面进行清洁；6.2 仪器的导航摄像头调整好后请勿擅自调整、撞击导致图像发生扭曲；6.3 严禁用尖利物划伤铅玻璃表面或用重物撞击破坏，严禁用手去触摸X光管钺玻璃；6.4 X光开启前需检查电流和电压设定值，特别注意电流设定值必须比电压设定值要小;6.5 测试过程中，“X”键显示为红色，此时严禁强行打开X-Ray机门；7、安全控制7.1严格按照WI操作步骤完成所有动作；7. 2取放测试盘时先关闭X光；7.3X射线对人体有害，在X射线发生时，禁止任何人体的任何部位进入X射线区；7.5X射线发射门采用钺玻璃制造，属有害物质，请勿触摸；7.5X射线发生器和检查室内壁采用铅材料，属于有毒物质，请勿触摸8、表单保养记录表检验记录表
