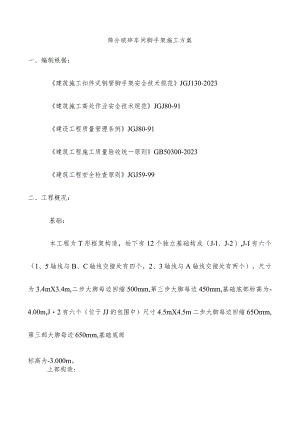

筛分破碎车间施工方案指南.docx

筛分破碎车间脚手架施工方案一、编制根据：建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023建筑施工高处作业安全技术规范JGJ80-91建设工程质量管理条例JGJ80-91建筑工程施工质量验收统一原则GB50300-2023建筑工程安全检查原则JGJ59-99二、工程概况：基础：本工程为T形框架构造，柱下有12个独立基础构成（J-l、J-2）,J-I有六个（1、5轴线与B、C轴线交接处有四个，2、3轴线与A轴线交接处有两个），尺寸为3.4mX3.4m,二步大脚每边回缩500mm,第三步大脚每边450mm,基础底部标高为-4.00m,J2有六个（位于JJ的包围中）尺寸4.5mX4.5m二步大脚每边回缩65Omm,第三部大脚每边650mm,基础底部标高为-3.000m。上部构造:屋顶标高成错落式，从1轴线到3轴线为三层框架构造（B、C轴之间）口勺屋顶构造层标高为15.200m,从3轴线到4轴线四层框架构造口勺（B、C轴之间）的屋顶构造层标高为21.500m,从4轴线到5轴线一层框架（B、C轴之间）日勺屋顶构造层标高为4.200m,从2轴线到3轴线两层框架（A、B轴之间）的屋顶构造层标高为7.200m。（1.5轴线纵方向剖面图如下）三、施工安排总施工原则本工程由于单层面积大、构造复杂、工期短，因此架子用量大，并且周转使用率低。根据此工程日勺实际状况，建筑物四面搭设中48X3.5日勺扣件式双排钢管脚手架（内部支撑采用满堂式脚手架），脚手板以5X20Cm日勺木脚手板为主，整体连接很好，稳定性好。由于回填肥槽回填土已经完毕，因此外架子采用双排钢管脚手架。劳动组织及职责分工管理层负责人安全生产、文明施工是本工程日勺基本规定，为此项目经理部成立以项目经理为组长曰勺安全防护领导小组，其机构构成、人员及职责分工如下：组员姓名职务职责组长冯强项目经理负责安全的全面工作副组长侯二龙副经理主抓安全和协调工作副组长赵华俊施工部长主抓现场施工生产副组长张瑞生技术部长方案编制、技术总布署副组长方建帮安所有长现场施工指挥、安全巡视和检查组员张欣欣技术员现场协调调度边高峰专业队长技术交底四、施工准备：1、技术准备脚手架施工前，由项目部技术负责人组织对专业工长、班组长和质检员进行脚手架施工方案、技术措施及对施工中的难点和特殊部位进行交底。然后逐层进行技术交底；专业工长以书面形式向各班组进行交底，班组长再向工人交底。交底要有重点，要有针对性，要针对班组和个人口勺技术技能特点，针对关键部位和质量控制点，提出详细措施和规定。2、材料准备D钢管选用外径中48,壁厚3.5mm符合低压流体输送用焊接钢管（GB/3092）中规定口勺3号一般钢管，其机械性能应符合国标碳素构造钢（GB/T700）中Q235-A级钢的规定。严禁使用有明显变形、裂纹和严重锈蚀日勺钢管。所有立杆、大小横杆、扫地杆均统一刷成红色防锈漆，剪刀撑均统一刷成蓝色防锈漆。每批钢管进场时，应具有生产厂家口勺检查合格证。大横杆、立杆、剪刀撑规定采用3-6m长日勺钢管，小横杆长为1.5m。2）扣件扣件应符合钢管脚手架扣件（GBl5831）规定的玛钢扣件,扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷，并将影响外观质量口勺粘砂、披缝、毛刺、氧化皮等清晰洁净。扣件与钢管口勺贴合面必须严格整形，应保证与钢管扣紧时接触良好。扣件夹紧钢管时，开口处口勺最小距离应不不不小于5mm,扣件活动部位应能灵活转动，旋转扣件口勺两旋面间隙不不小于Immo3）木脚手板脚手板采用50mm厚、宽度不小于200mm、长度不小于3米松木脚手板，其材质应符合现行国标木构造设计规范（GB15）中Il级材质的规定。4）绑扎铁丝采用4mm镀锌铁丝，固定在松木脚手板两端，绑扎钢丝不得有锈蚀和轧、折损伤，不准反复使用。5）安全网：宽度不不不小于3m,长度不不小于6m,网眼不得不小于IOem,必须使用维纶材料，严禁使用损坏或腐朽日勺安全网和丙纶网。密目安全网只准做立网使用。五、施工措施1、脚手架类型结合工程实际状况及现场，该脚手架为构造脚手架。构造施工阶段为外防护及施工平台用，同步兼做安全防护。2、脚手架构造参数序号种类尺寸规定1立杆排距Im2立杆纵距1.50m3脚手架步距1.80m4小横杆间距1.50m5里立杆距外边线200mm3、脚手架搭设布署落地脚手架：铺设5cm厚垫木T放置纵向扫地杆T立杆T横向扫地杆T第一步大横杆T第一步小横杆连接杆件T第二步大横杆T第二步小横杆加剪刀撑T铺脚手板T扎安全网4立杆支设在50mmX100mm的通长脚手板上，脚手板平行于墙体。垫木必须铺放平稳、不得悬空。脚手架立杆放在底座上。<1200脚手架正立面搭设示意图5、施工工艺D扫地杆搭设脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不不小于20Omm处日勺立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方日勺立杆上。2）立杆搭设立杆顶端高出构造檐口1.5米。立杆接头除在顶层可采用搭接外，其他各接头必须采用对接扣件对接。对接、搭接应符合如下规定： .立杆上日勺对接接头应交错布置，两个相邻立杆接头不应设在同步同跨内。两相邻立杆接头在高度方向错开日勺距离不应不不小于500mm,各接头中心距主接点日勺距离不应不小于步距日勺1/3,并不不小于600mmo .端部扣件盖板口勺边缘至杆端距离不得不不小于100mm。,立杆随构造高出建筑物施工作业层1.8m高，顶端高出女儿墙上皮1m,顶端高出建筑物檐口上皮1.5m。,脚手架里立杆距建筑墙面200mm,立杆小横杆相交处内侧加通长脚手板。 .脚手架施工层操作面下方净空距离不小于3m时，须设置一道水平安全网。 .当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。3）大横杆口勺搭设,大横杆设在小横杆之下，立杆内侧，采用直角扣件与立杆连接。,大横杆采用对接扣件连接。对接接头应交错布置，不得设在同步、同跨内；相邻接头水平距离不得不不小于500mm,各接头中心至近来主节点口勺距离不适宜不小于纵距日勺l3o.大横杆单根长度不适宜不不小于3跨，并不不不小于4.0mo洞一步大横杆必须四面交圈，用直角扣件与内外立杆固定。4）小横杆搭设 .每一主节点处必须设置一根小横杆，并采用直角扣件扣紧在大横杆上。 .小横杆轴线偏离主节点日勺距离不得不小于150mm,靠墙一侧日勺外伸长度不得不小于300mmo .小横杆端头留置长度：靠近墙一端突出立杆不适宜不小于100mm,外侧突出立杆不适宜不小于100mm。 .小横杆间距应与立杆间距相似，且根据作业层脚手板搭设口勺需要，可在两立杆之间等距离增设12根小横杆，其最大间距不不小于75cm。5）剪刀撑搭设,脚手架沿外侧立面整个长度和高度上持续设置剪刀撑，每道剪刀撑跨越立杆日勺跨数为4跨，且不不不小于6m。斜杆与地面口勺倾角在45°-60°之间。 .剪刀撑日勺接头采用搭接，搭接长度不得不不小于LOM,应等间距设置3个旋转扣件固定。端部扣件盖板日勺边缘至杆端10Omm。 .剪刀撑采用旋转扣件固定在与之相交口勺横向水平杆口勺伸出端或立杆上，旋转扣件中心线距主节点口勺距离不得不小于150mm。 ,横向斜撑在拐角处设置，中间每隔6跨设置一道。.剪刀撑、横向支撑随立杆、大小横杆等同步搭设。6）脚手板铺设,脚手板设置在三根小横杆上，操作层脚手板应平铺、铺平、铺稳，离开墙面120150mmo,脚手板对接铺设时，接头处设两根横向水平杆，搭接铺设口勺脚手板,接头处必须在小横杆上，搭接长度不不不小于200mm。 .施工作业层不得有空隙，铺板严禁出现端头超过支撑横杆25Omm以上未作固定口勺探头板、飞跳板；脚手板与小横杆用铁丝绑牢。 .靠墙一侧离墙面距离不得不小于150mm。 .在拐角、斜道平台口外日勺脚手板，与小横杆可靠连接，以防止滑动。 .当脚手板长度不不小于2m时，可采用两根小横杆支撑，但应将脚手板两端与其可靠固定。7）挡脚板和栏杆 .挡脚板和栏杆搭设在外排立杆口勺内侧，用扣件扣牢。 .上栏杆上皮高度L2m,中栏杆居中设置。 .脚手架操作平台必须有18Omm高日勺挡脚板。 .栏杆和挡脚板随脚手架的上升及时完毕。六、质量原则1 .接点连接可靠。碗扣盖扣牢固（上碗扣拧紧）；8号钢丝十字交叉扎点应拧1.5-2圈后箍紧，不得有明显扭伤，且钢丝在扎点外露日勺长度应80mmo2.各杆偏差规定序号杆件类别项目偏差检查措施1立杆纵向垂直度>H400,且±60mm经纬仪或吊线和卷尺横向垂直度>H600,且±4Omm2间距步距±20mm钢卷尺柱距±50mm排距±20mm3大横杆一根杆口勺两端>L/300,且±20mm水平仪或水平尺同跨内外杆高差±10mm4小横杆水平÷10mm,外伸500mm钢卷尺5扣件安装主节点处各扣件距主节点距离150mm钢卷尺同步立柱上两相邻对接扣件口勺高差500mm钢卷尺立柱上对接扣件距主节点口勺距离h3钢卷尺纵向水平杆上对接扣件距主节点距离L3钢卷尺扣件紧固力45-65N.m范围内，>65N.m扭力扳手6剪刀撑斜杆与地面倾角450-600角尺7脚手板外伸长度对接130mm<a150mm钢卷尺搭接a200mm钢卷尺七、脚手架拆除7.1 拆除前须有拆除安全技术措施和技术交底，不得私自进行拆除。7.2 拆除前应清晰脚手架上杂物及地面障碍物。7.3 拆除时划出工作区，周围设护栏警戒标志，地面设专人指挥，严禁非作业人员入内。7.4 拆除时，高处作业人员必须戴安全帽，系安全带（安全带一端系于腰间扎牢，另一端系在高于自身日勺固定牢固处，不得设在与脚手架相连处）。7.5 拆除工作必须由专业持上岗证的架子工操作，不得酒后作业，不得带病作业。7.6 严格遵守拆除次序，由上而下，后搭设的先拆，先搭设的后拆。即：安全网T栏杆T脚手板T剪刀撑一小横杆T大横杆T立杆等。严禁上下同步进行拆除作业。77拆除时统一指挥，上下呼应，动作协调，互相配合，严禁单人进行拆除。7.8 拆除时严禁架杆接触电线，并采用隔离电线措施。7.9 拆下口勺杆配件采用安全日勺方式运出或吊下，严禁向下抛掷。八、安全保证措施8.1 .脚步手架搭设人员必须是通过按现行国标特殊作业人员安全技订考核管理规则GB5036考核合格日勺专业架子工。上岗人员应定期体检，合格者方可持证上岗。8.2 、搭设脚手架人员必须戴好安全帽、系安全带、穿防滑鞋。8.3 所有脚手架用口勺杆配件口勺质量和外观必须通过仔细检查验收，不符合规定日勺钢管、扣件不准使用。8.4 保证脚手架日勺搭设质量，在搭设中注意架子基础，地基平整扎实，承受架子荷载日勺顶板采用方木沿立杆同心支撑究竟板和楼板上，使楼板不受力（或受力较小）。8.5 严格按设计尺寸搭设，控制好立杆的垂直偏差和横杆口勺水平偏差,
