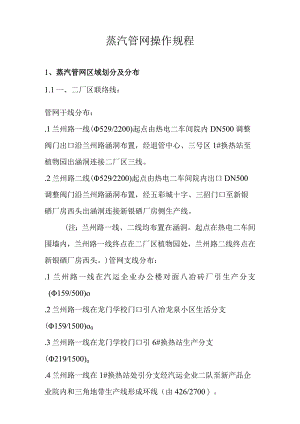

蒸汽管网操作规程1、蒸汽管网区域划分及分布1.1一、二厂区联络线：管网干线分布：.1兰州路一线(529/2200)起点由热电二车间院内DN500调整阀门出口沿兰州路涵洞布置，经退管中心、三号区1#换热站至植物园出涵洞连接二厂区三线。.2兰州路二线(5292200)起点由热电二车间院内出口DN500调整阀门沿兰州路涵洞布置，经五彩城十字、三招门口至新银硒厂房西头出涵洞连接新银硒厂房侧生产线。(注：兰州路一线、二线均布置在涵洞。起点在热电二车间围墙内，兰州路一线终点在二厂区植物园处，兰州路二线终点在新银硒厂房西头。)管网支线分布：.1兰州路一线在汽运企业办公楼对面八冶砖厂引生产分支(159/500)o.2兰州路一线在龙门学校门口引八冶龙泉小区生活分支(1591500)o.3兰州路一线在龙门学校门口引6#换热站生产分支(2191500)o.4兰州路一线在1#换热站处引分支经汽运企业二队至新产品企业院内和三角地带生产线形成环线（由426/2700）。.5、在纯净水厂处引生活分支（由273/500）。.6兰州路二线在龙门学校门口引6#换热站生产分支（4261500）o.7兰州路二线在三招门口引化工厂办公楼和三招生活分支（159/500）o1.2银硒系统及二十万铜区：管网干线分布：1、生产线（426336）起点由二车间办公楼西头二线（生产线）经电解路涵洞沿老银硒厂房，叉车库、冶炼厂食堂、硫磺厂、新银硒厂房沿贵阳路连接至热电二车间二线。2、生活线（3426/1400）起点由二车间办公楼西头一线（生活线）经电解路涵洞沿老银硒厂房、八万吨铜厂房、五万吨厂房房头至二十万吨铜厂房（此管线沿五万吨铜厂房房头连接至电解路生活线形成环线）O（注：二车间西头至银硒生产、生活线在电解路布置在涵洞。）管网支线分布：.1叉车库院内引分支生产线（273/1400）沿新硫磺厂房至二十万吨铜厂房。.2新银硒厂房侧引五号换热站生活分支线（4261400）o3老银硒17#回水泵房处引老银硒生产、生活分支线（273/1000）4八万吨整流所处引八万吨生产分支线（2731000）o1.3成品库、一银、植物园区：管网干线分布：.1生产线起点有二车间办公楼西头三线（生产线529/2023）沿电解路、一镇碱库经涵洞、检测中心至植物园和热电二车间一线连接。（此管线在碱库经成品库院内和熔炼路生产线连接形成环线）O.2生活线（5291400）起点由二车间办公楼西头一线（生活线）沿电解路、一镇碱库碱库经成品库院内和熔炼路生活线连接形成环线）。.3由植物园换热站处热电二车1#生产线引专线（由426/1400）至二车间办公楼西头一线。（注：一镇碱库至植物园方向生产、生活线过电解路布置在涵洞。）管网支线分布：.1在十二号回水泵房处由三线（生产）、一线（生活）分别引生活、生产线分支（1591500）经涵洞至检修分企业和供应分企业劳保库（159/1500）。.2在成品库院墙外侧引生活、生产分支线（由426/800）至一钻、二高硫、焙烧浴池。.3在一镇碱库处由三线（生产）引碱库生产分支线（159500）o1.4选矿厂磨浮、重油库、老虎口、三角地带区管网干线分布：1.4.2.1生活线、生产线（4261180）起点均由二车间东头熔炼路一线（生活）、二线（生产）熔炼车间门口沿熔炼路经焙烧车间门口、成品库后门、选矿厂浴池、老虎口经涵洞到铁运企业、电修车间至三角地带。（注:熔炼路生产、生活线磨浮车间处过选矿路布置在涵洞。选矿老虎口至电修车间院内生产、生活线均布置在涵洞。）管网支线分布：.1、成品库后门处一线（生活线）、二线（生产线）引分支经成品库与电解路一线（生活线）、三线（生产线）连接成环网（325/800）o.2、选矿厂浴池处一线（生活）引生活线分支（273IOoO）至三选矿O1.5二车间、材料企业、2.4万吨铜、银盐厂区管网干线分布：.1生活线、生产线（由529/2023）起点由二车间西头一线（生活）、三线（生产）沿电解路、二钻、倾动炉、三号岗、世纪大道、六号泵房（注：此处与热电一车间一线、三线连接。一线在熔炼路化工厂门口处进入化工厂区，和热电一一线形成环线）、二车间东头以及二车间合金路区J一、二、四线。（注:一线是生活线，二、四线是生产线）。.2二线（生产线529/2023）在六号回水泵房处沿熔炼路至二车间东头和二线连接（注：二线在此处和热电一车间二线连接）。.3二车间合金路一线（生活由529/1000）在二车间西头和电解路一线、新老银硒生活线、植物园生活专线连接。在二车间东头和熔炼路一线连接。.4、二车间合金路二线（生产线529/100O）在二车间西头和电解路三线、新老银硒生产线连接。在二车间东头和熔炼路二线（生产线）连接。.5二车间合金炉四线（生产线由529/1000）在二车间西头和电解路三线（生产线）连接。在二车间东头和化工厂氯碱车间及合成炉四线（生产线）连接。管网支线分布：.1、一线、三线在电解路二钻门口引生产、生活线分支（159500）o 2一线在电解路二十一号变电所引生活分支线（50500）. 3三线在电解路硫磺厂生产线分支（由159/500）。 4一线、在电解路倾动炉门口处引生活线分支（273500）和五万吨铜厂房房头生活线形成环网。.5、一线、三线在电解路倾动炉门口引2.4万吨铜银分支线(2731000)o.6、一线、二线在熔炼路六号泵房处引2.4万吨铜分支线(2731000)o.7、二线在熔炼路二车间煤场门口引二钻生产、生活线分支线(2731000)o1.6化工厂、闪速炉、铜自热炉区管网干线分布：.1生产线、生活线(由529/2189)起点由熔炼路和合成路交汇处一线、四线沿合成路、氯碱车间、闪速炉(注：此处布置由热电一车间一线沿闪速炉车间一侧经化工厂、熔炼路、六号回水泵房和沿世纪大道布置一线形成环线。)至热电一车间一线、四线连接。.2由热电一车间引出一线、二线、三线(529/1200)沿世纪大道至六号回水泵房(注:一线在此处和电解路一线连接,二线在此处和熔炼路二线连接，三线在此处和电解路三线连接)。.3在闪速炉车间处由热电一车间四线(生产)引IA生产线(377/1200)沿闪速炉车间一侧经化工厂至铜自热炉。管网支线分布：.1四线在闪速炉厂房侧四线引选矿厂二精矿生产分支线(2191100)o 2四线在闪速炉厂房侧四线引顶吹炉除尘保温生产分支线(2191000)o.3四线在闪速炉厂房侧四线引二精矿生产分支线(1591100)o.4在转炉余热炉处IA生产线引二高硫、新高硫生产分支线(2191000)o.5在转炉余热炉处IA生产线引化工厂水处理生产分支线(I)1591000)o.6在转炉余热炉处一线引二高硫、新高硫生活分支线(1591000)o.7在闪速炉厂房侧一线引二期生活分支线(1591000)o.8在六号泵房处引二熔铸生活分支线(159/1000)。.9在闪速炉厂房侧线一线引31#变电所生活分支线(由159500)o1.7三锲、四银、污水站区管网干线分布： 1、生活线、生产线(5292023)起点由六号回水泵房处沿世纪大道布置一线(生活)、二线(生产线)跨世纪大道、五号回水泵房(注：此处由热电一车间后环线二线、一线形成西环线)、三银加压、四银、污水站、热电一车间灰厂(注:此处由热电一车间一线、二线形成东环线)至热电一车间厂房侧和热电一车间一线、二线连接。.2在三银、四镇、污水站区域内东、西环线和后环线形成环网(529/2023)o.3在建设路派出所处引生产线、生活线至自动化、中试厂、5#换热站(426/2023)o.4由热电一车间引5#换热站专线(426/2023)o(注：热电一车间至5#换热站生产、生活线在建设路派出所处过马路布置在涵洞。)管网支线分布：.1西环线生产线、生活线引新20万吨成品车间生产、生活分支线(219/1000)。.2西环线生产线、生活线引三镇加压生产、生活分支线(2191000)o.3西环线生产线、生活线引三银电解生产、生活分支线(2191000)oo.4西环线生活线引四镇生活分支线(由219/1000)。.5、西环线生产线引2万立方氧生产分支线(159/1000)。.6后环二线引L4万立方动氧生产分支线(159/1000)。.7后环二线引二银净化生产分支线(159/1000)。.8后环二线引6万吨电解铜净化和二镇碱库生产分支线(219500)o1.8二、三厂区联络线及四厂区管网管网干线分布：.1三厂区生产一线、二线(600/3000)均由三厂区外墙侧(和物资总库外墙交界处)沿三厂区公路桥架布置。进入二厂区和热电一车间三、四线连接。.2砂石厂四厂区蒸汽管网(426/IOoo)在三厂区马路至防洪渠处布置在涵洞穿过马路，然后沿防洪渠引至砂石厂四厂。管网支线分布：.1在热电一车间锅炉厂房处引5#换热站生活专线(用529/2023)o.2在三厂区公路防洪渠处由三厂区一线、二线引分支合并后沿防回渠布置砂石厂和四厂区蒸汽专线(4261000)。.3在砂石厂火车道涵洞处引四厂区专线(3251000)o 4引热渣、检斤生活线(3251000)o.5引白烟灰生活线(1251000)o 6引白烟灰污水处理生活线(219/1000)。2蒸汽管道正常运行维修规定2.1、 一般规定：2.1.1 、每天派专人(两人或两人以上)按照区域划分的巡检路线，步行沿线进行巡回检查蒸汽管道、热水管道、阀门井，每周点检四条或四个区域管线、每月巡回检查完毕一次所属管网的1定期巡回检查工作。工作内容：调整疏水、阀门保养、主管线和分支管线阀门调整、缺陷记录、保温完好、阀门井清理。2.1.2 检查人员认真负责逐条管线、管道、阀门井细致检查，发现漏汽、漏水、疏水过大或过小、井盖损坏，因及时汇报班组、车间负责人处理。并做好巡检记录。2.1.3 如发目前主管线、分支线管道上，未经热电企业办理手续的一定要严禁，并汇报。2.1.4 如发既有人私自开关阀门，巡回人员有权阻挡，拒不听劝阻者立即汇报热电企业调度室和车间负责人，并协助处理。2.1.5 如发现管道泄漏严重，立即汇报车间负责人，联络处理。2.1.6 如发现管道泄漏导致铁路和公路交通以及威胁到人身、设备安全时立即汇报热电企业调度，联络协调及时停汽，汇报车间负责人采用隔离措施，保证安全。热力网运行检查时不得少于二人，一人检查，一人监护，严禁在检查井及地沟内休息；当人在检查井内作业时，应在井口设安全围栏及标志；夜间进行操作检查时，应设警示灯；在高支架检修维护时应系安全带。当被检查日勺井室环境温度超过40时，应采用安全降温措施。2、管网维护及检修2.2.1每年运行后的四月和大负荷开始前的九月进行一次打扫、保养工作。打扫所有阀门井，所有阀门进行检查开关完好、除锈刷漆、上油保养、盘根更换工作。222每年十月份进行下一年度管网大修计划的申报工作。大修内容：阀门加盘根、开关不灵的阀门检修、不能用时更换、管道防腐、管道保温答复、管道焊接、管道技术改造。2.2.3 每月一次小修。把每月记录的小缺陷，及时安排进行小修处理。每月一次小修及时处理，可减少每年运行后的四月和大负荷开始前的九月定期检修工作。2.2.4 每月计划检修。每月记录日勺缺陷中需要集团企业生产计划会需要协调安排计划处理的项目，按照程序逐层上报
