米高以上的钢管脚手架施工方案.docx

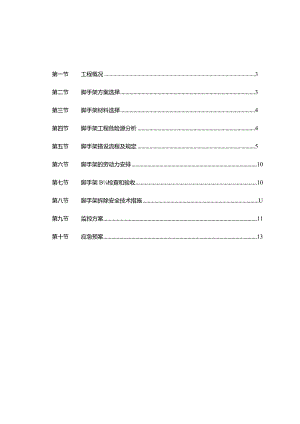

第一节工程概况3第二节脚手架方案选择3第三节脚手架材料选择4第四节脚手架工程危险源分析4第五节脚手架搭设流程及规定5第六节脚手架的劳动力安排10第七节脚手架B检查和验收10第八节脚手架拆除安全技术措施U第九节监控方案11第十节应急预案13第十一节脚手架计算书15-19编制根据建筑施工计算手册；建筑施工扣件式钢管脚手架安全技术交底规范(JGJ130-2023)；建筑施工高处作业安全技术规范(JGJ80-1991)；建筑施工安全检查原则(JGJ59-2023)。钢管脚手架扣件GB15831日勺规定。第一节工程概况一、参建单位业主单位：平顶山市卫校设计单位：河南易博联城规划建筑设计有限企业监理单位：平顶山市工程建设监理企业施工单位：河南金建建设有限企业勘察单位：化工部郑州地质工程勘察院二、工程简介工程名称：平顶山市卫校教职工公寓A座及地下车库工程地点：平顶山市新城区建筑层数：28构造类型：框支剪力墙构造基础类型：采用阀板基础建筑总高度：94.1m；原则层层高：3.OOm；总建筑面积：55159.7平方米;搭设类型：钢管落地脚手架搭设高度：为25米搭设规定：双排双竖至底下2层立杆横距：O.9m立杆纵距：1.5m脚手架步距：1.8m脚手架用途：构造施工第二节脚手架方案选择本工程考虑到施工工期、质量和安全规定，故在选择方案时，应充足考虑如下几点：1、架体的构造设计，力争做到构造要安全可靠，造价经济合理。2、在规定的条件下和规定的有效期限内，可以充足满足预期的安全性和耐久性。3、选用材料时，力争做到常见通用、可周转运用，便于保养维修。4、构造选型时，力争做到受力明确，构造措施到位，升降搭拆以便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合建筑施工安全检查原则规定，要符合省文明标化工地的有关原则。6、结合以上脚手架设计原则，同步结合本工程的实际状况，综合考虑了以往的施工经验，决定采用：钢管落地脚手架。第三节脚手架材料选择钢管落地脚手架1、钢管落地脚手架，选用外径48mm,壁厚3.50mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有有关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验成果满足设计规定后，方可在施工中使用。2、本工程钢管脚手架时搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件原则GB15831的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等铸造缺陷，扣件日勺规格应与钢管相匹配，贴和面应干整，活动部位灵活,夹紧钢管时开口处最小距离不不不小于5min。如使用旧扣件时，扣件必须取样送有有关国家资质的试验单位，进行扣件抗滑力等试验，试验成果满足设计规定后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力争环境美观。脚手架立杆、横杆统一漆黄色，剪力撑、防护栏杆均漆黄、黑相间色。4、竹架板采用符合有关规定。5、安全网采用密目式安全网，网目应满足2023目100cm2,做耐贯穿试验不穿透，L6XL8mB单张网重量在3kg以上，颜色应满足环境效果规定，选用绿色。规定阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由当地有关建筑安全监督管理部门发放的准用证。第四节脚手架工程危险源分析一、搭设高度不小于24m钢管落地脚手架为二级重大危险源，需要尤其注意的危险源如下：应设计脚手架的平、立面布置；纵、横向水平杆布置；立杆布置；连墙件布置；门洞处构件布置；剪刀撑和斜撑布置；斜道布置；脚手板和栏杆、护栏的规定；安全网布置；防电避雷措施。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。二、安全隐患1.整架倾倒、垂直坍塌或局部垮架（1）构架缺陷：构架缺乏必须的构造构件，未按规定的数量和规定搭设连墙件等;（2）在使用的过程中任意拆除必不可少的杆件和连墙件等；（3）构件尺寸过大、承载力局限性或设计安全不够与严重超载；（4）地基出现过大的不均匀沉降。2.人员从脚手架上高出坠落（1）作业层未按规定设置围挡防护；（2）作业层未满铺脚手架或架面与墙之间的间隙过大；（3）脚手板和杆件因搁置不稳、扎接不牢或者发生断裂而坠落；3.不妥操作事故（1）用力过猛，致使身体失稳；（2）在架体上拉车退着行走；（3）集中多人搬运或安装较重构件；（4）架面上的冰雪未清除，导致滑落。4.落物伤人（物体打击）（1）在搭设或拆除时，高空抛投构配件，砸伤工人或路过行人；（2）架体上物体堆放不牢或意外碰落，砸伤工人或路过行人；（3）架体倾倒、垂直坍塌或局部垮塌，砸伤工人或路过行人等。5.其他伤害（1）在不安全的天气条件（六级以上大风、雷雨和雪天）下继续施工;（2）在长期搁置后来未做检查的状况下重新投入使用；（3）脚手架的外侧边缘与外电架空线路的边线之间蔓延保持安全操作距离等。三、危险源的控制1、对脚手架的构件材料的材质、使用的机械、工具、用品进行监控；2、对脚手架的构件和防护设施承载可靠和使用安全进行监控；3、对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用的状况；4、加强安全管理与平常维护，对施工环境和施工条件进行监控。第五节脚手架搭设流程及规定一、场地平整、扎实；材料配置一定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆（搁栅）一剪刀撑一连墙件一铺脚手板一扎防护栏杆f扎安全网。定距定位。根据构造规定在建筑物四角用尺量出内、外立杆离墙距离，并做好标识；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标识；垫板、底座应精确地放在定位线上，垫板必须铺放平整，不得悬空。二、在搭设首层脚手架过程中，沿四面每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体构造的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其他按如下构造规定搭设。2. 1、主杆基础本工程脚手架地基础部位应在回填土完后扎实，采用强度等级不低于C15日勺$昆凝土进行硬化，混凝土硬化厚度不不不小于IOCn1。地基承载能力可以满足外脚手架日勺搭设规定（详细计算数据参阅脚手架计算书）。(1)脚手架立杆纵距1.500m,横距0.900m,步距1.800m；连墙杆间距竖直按楼层标高不超过4.OOm,水平4.50Om(即两步三跨)；里立杆距建筑物0.300m。(2)脚手架的底部立杆采用不一样长度的钢管参差布置，使钢管立杆时对接接头交错布置，高度方向互相错开50Omrn以上，且规定相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20Cm左右O(4)立杆的垂直偏差应控制在不不小于架高的1/400。2.3、 大横杆、小横杆设置(1)大横杆在脚手架高度方向时间距1.800m,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间构造整体受力。2.4、 剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶持续设置。剪刀撑斜杆的接长宜采用搭接，搭接长度不不不小于Im,应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不适宜不小于150mm。2.5、 5、脚手板、脚手片的铺设规定(1)脚手架里排立杆与构造层之间均应铺设木板：板宽为20Omnb里外立杆应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采用有效的防护措施。2.6、 防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18#铅丝张挂安全网，规定严密、平整。(3)脚手架外侧必须设1.2m高的防护栏杆和30CnI高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和L3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设L2m高的防护栏杆和30CIn高踢脚杆。2.7、 连墙件(1)脚手架连墙件数量的设置除应满足本规范的计算规定外，还应符合表2.7的规定。表2.7连墙件布置最大间距搭设措施高度竖向间距(h)水平间距(Ia)每根连墙件覆盖面积(m2)双排落地50m3h31a40双排悬挑>50m2h31a27单掩24m3h31a40注：h步距；Ia纵距。(2)连墙件的布置应符合下列规定：a.应靠近主节点设置，偏离主节点的距离不应不小于300mm；b.应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；c.应优先采用菱形布置，或采用方形、矩形布置;CL开口型脚手架的两端必须设置连墙件，连墙件日勺垂直间距不应不小于建筑物日勺层高,并不应不小于4m。e.连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。f.连墙件必须采用可承受拉力和压力的构造。对高度24m以上日勺双排脚手架，应采用刚性连墙件与建筑物连接。g.当脚手架下部暂不能设连墙件时应采用防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在45°飞0。之间；连接点中心至主节点的距离不应不小于30Onm1。抛撑应在连墙件搭设后方可拆除。2.8、 架体内封闭(1)脚手架的架体里立杆距墙体净距为20Omnb如因构造设计的限制不小于20Omm日勺必须铺设站人片，站人片设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层如下外架每隔3步以及底部用密目网或其他措施进行封闭。2.9、 刀撑跨越立杆的最多根数a.剪刀撑斜杆的接长应采用搭接或对接，搭接应符合本规范第6.3.6条第2款的规定；b.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不适宜不小于150mm。c.高度在24m及以上的双排脚手架应在外侧立面持续设置剪刀撑；高度在24m如下的单、双排脚手架，均必须在外侧立面两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶持续设置剪刀撑布置图.d.双排脚手架横向斜撑的设置应符合下列规定：O横向斜撑应在同一节间，由底至顶层呈之字型持续布置，.高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。3. O门洞3.0.1单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架构造型式（图3.0）,斜杆与地面的倾角应在45°60。之间。门洞桁架的型式宜按下列规定确定：1当步距（h）不不小于纵距（Ia）时，应采用A型；2当步距（h）不小于纵距（Ia）时，应采用B型，并应符合下列规定：1） h=1.8m时，纵距不应不小于L5m；2） h=2.Om时,纵距不应不小于L211o3.0.2双排脚手架门洞桁架日勺构造应符合下列规定：3.0.2.1双排脚手架门洞处的空间桁架，除下弦平面外，应在其他5个平面内的图示节间设置一根斜腹杆（图3.0.1中111、22、33剖面）；3.0.2.2斜
