络纱机基础介绍.docx

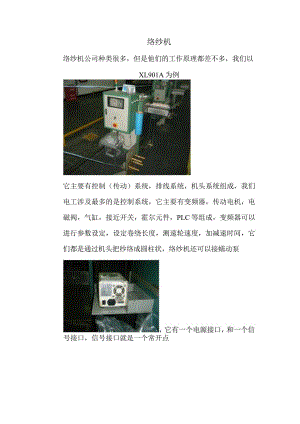

络纱机络纱机公司种类很多，但是他们的工作原理都差不多，我们以XL901A为例它主要有控制（传动）系统，排线系统，机头系统组成，我们电工涉及最多的是控制系统，它主要有变频器，传动电机，电磁阀，气缸，接近开关，霍尔元件，PLC等组成，变频器可以进行参数设定，设定卷绕长度，测速轮速度，加减速时间，它们都是通过机头把纱络成圆柱状，络纱机还可以接蠕动泵号接口，信号接口就是一个常开点通过看图我们可以知道PLC控制络纱机的所有电气动作，来控制变频器的启动，停止，机头的松筒，靠拢机臂右边是变频器的接线图，RST是进电源线，UVW是接电机电源线，各个智能段子，包括X4、VRF>GND是测速传感器，AOl、GND是接蠕动泵信号线，X3、COM是急停按钮，TA、TBsTC是接显示灯，Yl、P24是接继电器，还有一个RS485通信线我们通常遇到的故障主要有按钮短路，断路，按钮接线掉落，传感器坏，机头卡死，纱变形，排线不对，电机卡死，速度异常，参数设定错误，针对我们常见故障主要维修方法，检查按钮是否好坏，纱成型不好可以调整皮带，排线比，机头卡死可以检查凸轮是否好，速度异常可以先更换传感器，如果不行，就检查参数是否设定正确，不送筒我们可以先检查按钮，后检查电磁阀或者气路是否正常
