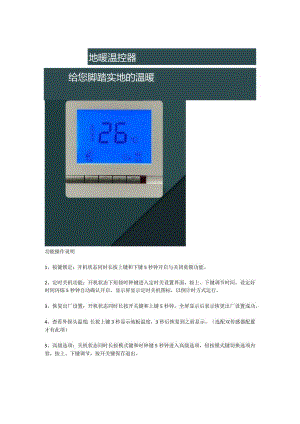

地暖温控器给您脚踏实地的温暖功能操作说明1、按键锁定：开机状态同时长按上键和下键5秒钟开启与关闭童锁功能。2、定时关机功能：开机状态下短按时钟键进入定时关设置界面，按上、下键调节时间，设定好时间闪烁5秒钟自动确认开启，显示屏显示定时关机图标，以倒计时方式运行。3、恢复出厂设置：开机状态同时长按开关键和上键5秒钟，全屏显示后表示恢更出厂设置成功。4、查看外探头温度：长按上键3秒显示地板温度，3秒后恢复到之前显示。（选配双传感器配置才有此项）5、高级选项：关机状态同时长按模式键和时钟键5秒钟进入高级选项，短按模式键切换选项内容，按上、下键调节，按开关键保存退出。产品参数电源电压：AC220V,5060Hz负载电流：水暖3A电暖25A自耗功率：<2W屏幕显示：LCD显示屏感温元件：NTCIOK3950控温精度：÷C设置温度：545°C显示范围：090工作环境：545安装孔距：60mm（标准）防护等级：IP30外形尺寸：86*86*15mm接线端子：能够连接2*L5mm2或1*2.5mm2的导线6、传感器故障报警：当传感器出现故障时，温度位置显示En或El、E2代码报警并关闭加热输出，直到解除故障才会恢复正常。7、低温保护：如果开启低温保护功能，在关机状态下室内温度检测到低于设定的低温保护温度,温控器将自动强制开启加热输出，待室内温度上升超过设定的低温保护温度关闭输出。（低温保护在高级模式设置，出厂默认关闭）8、高温保护：在高级选项选择AL,并接上外置传感器，当外置传感器检测到温度高于设定的高温保护温度，强制关闭全部输出，待外置传感器温度降低于设定的高温保护温度后退出保护继续加热。（注：选配双传感器配置才有此项）序号选项内容默认参数调节范围Hl温度补偿-9C+9CH2启动温差IC1C5CH3传感器类型选择InIn：内置传感器（内传感器控温限温）OU：外置传感器（外传感器控温限温）AL：内外置传感器（内控温，外限温）H4低温保护-5C10C,显示，/表示关闭。H5高温保护70C35C99C,显示表示关闭。H6离家模式运行温度io0545C（如：默认IOC,切换到离家模式自动运行IOC）H7显示选择0000：显示屏不显示房子01：显示屏显示房子H8设定温度上限值45C05C99C,（如:默认45匕，设置温度时最高只能调到45C）H9断电重启0200：上电关机Oh上电开机02：恢复断电前状态HO背光选择0000：10秒钟后背光熄灭01：背光常亮安装注意事项1 .安装时切断电源，配置电源开关，长期不使用时应切断电源。2 .安装位置应距地1.4m左右，避免阳光直射、避风、远离热源、远离潮湿地方，且具有房间温度代表性的位置。3 .根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。4 .根据标示电流配备负载，禁止超载。接线图：实际以底壳接线图为准电暖接线图水暖接线图IN零线TN零线阀关阀开L火线水暖接线图负载3A负载25A警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
