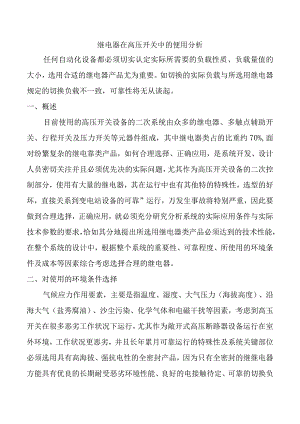

继电器在高压开关中的便用分析任何自动化设备都必须切实认定实际所需要的负载性质、负载量值的大小，选用合适的继电器产品尤为重要。如切换的实际负载与所选用继电器规定的切换负载不一致，可靠性将无从谈起。一、概述目前使用的高压开关设备的二次系统由众多的继电器、多触点辅助开关、行程开关及压力开关等元器件组成，其中继电器类占的比重约70%,面对纷繁复杂的继电靠类产品，如何合理选择、正确应用，是系统开发、设计人员密切关注并且必须优先决的实际问题，尤其作为高压开关设备的二次控制部分，使用有大量的继电器，其在运行中也有其他特的特殊性，选型的好坏，直接关系到变电站设备的可靠”运行，万发生事故将特别严重，因此要做到合理选择，正确应用，就必须充分研究分析系统的实际应用条件与实际技术参数的要求，恰如其分地提出所选用继电器类产品必须达到的技术性能，在整个系统的设计中，根据整个系统的重要性、可靠程度、所使用的环境条件及成本等因素综合考虑选择合理的继电器。二、对使用的环境条件选择气候应力作用要素，主要是指温度、湿度、大气压力（海拔高度）、沿海大气（盐秀腐油）、沙尘污染、化学气体和电磁干扰等因素，考虑到高玉开关在很多恶劣工作状况下运行，尤其作为敞开式高压断路器设备运行在室外环境，工作状况更恶劣，并且长年累月可靠运行的特殊性及系统关键部位必须选用具有高海拔、强抗电性的全密封产品，因为只有全密封的继继电器方能具有优良的长期耐受恶劣环境性能、良好的电接触待定、可靠的切换负载的能力.1.温度对继电器的影影响继电器是怕热元件，高温可加速继电器的内部塑料及绝缘材料的老化，触点被氧化腐迪而熄弧因难，电元件技术参数衰变，可靠程度降低，由于高压开关内部装有驱湖和保温的加热器，因此，在整个系统设计时不可将继电器靠近湖和保温的加热器，并目应该保持良好的通风条件，虽然线电器是怕热元件，但是过低的温度也不能忽视，低温可使触点冷粕作用加剧，触点表面起露，很多厂家的继电器表明低温度为25。，但是高压开关应用在高寒地区也不在少数，因此建议选型时注意留有余地，避免继电器由于低温而不可靠，适当情况下在高寒地区增加加热器，确保继电器在低温下可靠运行，保证整个系统运行稳定。2 .低气压对继电器的影响在低气压条件下，继电器的散热条件变坏，线医温度升高，使继电器给定的吸合、释放参数发生变化，影响继电器的正常工作，低气压还可使继电器绝缘电阻降低，触点熄那因难，容易使触点烧熔，影响继电器的可靠性，针对低气压条件下，建议采用整机密封的方法3 .机械应力对继电器的影响主要指振动、冲击、碰撞等应力要素对控制系统的抗地震应力作用、抗机械应力作用，高压开关中断路器的自振及分合间操作引起的振动对继电器影响更大，应该选用平衡衍铁机构的中间继电器，对于电磁继电器“均为县绕结构，固有频率任，振荡和冲击可引起谐振，导致继电器触点压力下降，容易产生瞬间断开或触点出现抖动，影响继电器的可靠性，建议在设计中尽量采用防振措施以防产生谐振。4 .绝缘电压对继电器的影响非密到或密封继电器的引出端外露绝缘子长期受尘埃、水气污头等因素，导致其绝绿强度下降，容易引起绝击穿失效，因此应注意如下儿点5 .1足够的爬电距离:一般要求不小于3mm;4.2足够的绝缘强度:无电气联系的导体之间大于AC2000V,同组触点之间大于AClOOOV,（3）长期耐受气候应力的能力：线医防垂断，绝缘抗电水平长期稳定可靠5.触点输出（换接电路）负载的影影响主要是指触点负载性质，如:灯负载，电机负载，电感器、接触器（继电）线圈，阻性负载等,点负载量值（开路电压量值、闭路电流量值），如:低电平负载、千电路负载、小电流负载、大电流负载等任何自动化设备都必须切实认定实际所需要的负载性质、负载量值的大小，选用合适的继电器产品尤为重要。继电器的失效或可靠不可靠，主要指触点能否完成所规定的切换电路功能。如切换的实际负载与所选用继电器规定的切换负载不一致，可靠性将无从谈起。
