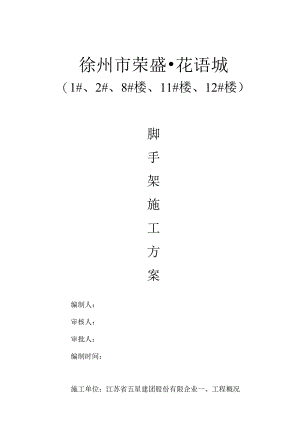

徐州市荣盛花语城（1#、2#、8#楼、11#楼、12#楼）脚手架施工方案编制人：审核人：审批人：编制时间：施工单位：江苏省五星建团股份有限企业一、工程概况徐州市荣盛花语城一期三批项目位于御泉路南侧，科技大道东侧；项目内容包括:1#楼（地下2层，地上27层，16393.7In2）、2#楼（地下2层，地上30层20868.8m?）、8#楼（地下2层，地上27层17378,59m2）,11#楼（地下2层，地上26层17636.94m2）.12#楼（地下2层，地上26层17636.9411f）和三标段地下车库；其中住宅楼为框架剪力墙构造，车库为框架构造；建设单位：徐州荣凯置业有限企业监理单位：徐州市建设监理工程有限企业设计单位：徐州市久鼎工程设计征询有限企业（1#楼、2#楼）荣盛建筑设计有限企业（8#楼、11#楼、12#楼）施工单位：江苏五星建设集团有限企业二、搭设形式1、地上构造施工部位：1#楼、8#楼、11#楼、12#楼：住宅层高为2.85m,六层悬挑一次，地下室二层至5层顶板采用落地式双排架，从5层顶开始采用悬挑式双排脚手架，一次悬挑架高度为17.1m,第一道悬挑在5层顶，逐次悬挑在11层顶，17层顶，23层顶；2#楼：住宅层高为2.85ITb七层悬挑一次，一次悬挑架高度为19.95m,地下室二层至5层顶板采用落地式双排架，从5层顶开始采用悬挑式双排脚手架，逐次悬挑在12层顶，19层顶，26层顶；12#楼：住宅层高为2.85m,七层悬挑一次，一次悬挑架高度为19.95m,地下室二层至2层顶板采用落地式双排架，从5层顶开始采用悬挑式双排脚手架，逐次悬挑在9层顶，15层顶，21层顶；控制最大悬挑高度不得不小于20米。悬挑架采用建筑立面全防护，待工程施工完毕后进行架体拆除。三、材料规定1、脚手架钢管规定脚手架钢管采用外径为648mm,壁厚为3.5mm的焊接钢管，重要用于立杆、大横杆、小横杆、斜撑、剪刀撑等。表面平整光滑，无锈蚀、裂纹、分层、划道，符合现行国家碳素构造钢（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证。焊接钢管表面平整光滑，无锈蚀、裂纹、分层、划道。对于有裂纹、开焊、凹凸状、折痕、严重锈蚀和弯曲的严禁使用，进场钢管必须有出厂产品质量证明书及立案证明。2、扣件规定采用可锻铸铁做日勺扣件，其材质符合现行国标钢管脚手架扣件（GB15831）B规定，扣件必须有生产许可证，产品必须有出厂合格证，无裂纹、气孔、砂眼等缺陷，贴面平整，活动部位灵活，夹紧钢管时，开口处最小距离不不不小于5mm,在螺栓拧紧扭矩力达65NnI时，不得发生破坏。分直角扣件（两管交叉90度的连接），回转扣件（两管交叉任意角度连接）和对接扣件（两管一字对接）三种，用于钢管之间的连接。3、脚手板、安全网规定脚手板采用木板，凡裂纹、凹陷变形、严重弯曲B¾不得使用。安全网分安全平网和安全立网（密目网），平网B材质应符合国标安全网（GB5725-1997）,密目式安全立网的材质应符合GB16909时规定。安全网用绿色阻燃密目安全网，必须满足2023目/100cm2,做贯穿试验不穿透，6X1.5mB单张重质量不少于3.0kg,安全网必须有生产许可证和质量合格证以及建筑安全监督部门发放的准用证，严禁无证不合格产品。木脚手板用于操作层平台，平网用于脚手架水平铺设及外架外挑网，密目网用于脚手架外围全封闭。4、脚手架剖面图（挑梁平面布置图详见附图一）四、脚手架搭设材料及有关数据选择1、脚手架参数双排脚手架搭设最大高度为19.m,立杆采用单立杆;阐明：原则层层高2.85米，一次最大悬挑6层，为17.1米。搭设尺寸为：立杆B纵距为1.5m,立杆0横距为O.80m,大横杆B步距为L8m；内排架距离墙宽度为020m；大横杆在上，搭接在小横杆上日勺大横杆根数为2根；采用的钢管类型为48X3.5；横杆与立杆连接方式为单扣件；连墙件布置取两步三跨，竖向间距3.6m,水平间距4.5m,采用扣件连接；连墙件连接方式为双扣件；2、活荷载参数施工均布荷载(kNm2):2.000；脚手架用途:构造脚手架；同步施工层数：2层；3、风荷载参数本工程地处东北风力大，基本风压O.6kNm2;(采用高风压)风荷载高度变化系数计算连墙件强度时取0.92,计算立杆稳定性时取0.74,风荷载体型系数U$为0.214；4、静荷载参数每米立杆承受的构造自重荷载原则值(kNm):0.1248；脚手板自重原则值(kN1112):0.350；栏杆挡脚板自重原则值(kNm):0.140;安全设施与安全网自重原则值(kN11O：0.005；脚手板铺设层数：4层；(按照四层立体防护进行验算)脚手板类别：5Cm厚木板；栏杆挡板类别：多层板挡板；5、水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度L5m。锚固采用直径25高强螺栓；楼板混凝土标号:C25(混凝实际强度不小于C25,考虑使用时强度未到达设计强度)；6、拉绳与支杆参数选择中20圆钢，圆钢B¾强度设计值为210Nmm2,圆钢截面314三2,最大抗拉强度设计值为314*210=6.724KNo拉杆设计拉力为L18KN,安全系数为5.7倍。五、脚手架各组件的验算1、脚手架的计算根据建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2023)建筑构造荷载规范(GB50009-2023)钢构造设计规范(GB50017-2023)建筑施工安全检查评分原则(JGJ59-2023)建筑施工高处作业安全技术规范(JGJ80-91)本工程B施工图纸。2、落地脚手架安全性验算一、计算参数搭设高度H19.75m立杆横距Ib800mm外伸长度a200mm立杆纵距L1500mm步高h1800mm步数n11步脚手架的钢管选用(48X3.5)其计算参数为：截面模量W508Omm3回转半径i15.8mm截面积A489mm,截面惯性距I121900mn5钢材的弹性模量E206000Nun2本计算二方中的规范指的是建筑施工扣件式钢管脚手架安全技术规范JGJ1302023二、脚手架计算(一)、大横杆I内计算把大横杆简化为持续三跨梁来计算简图如下qJRlJRRJRl,Ia1a,Ia,1、荷教计算恒荷载计算竹排片日勺规格为1.2mX1.5m,自重原则值为56N112竹排片自重56×lb÷3=14.9333N/m钢管自重38.4.n小计：g二53.3333活荷载t-卜算构造脚手架施工均布活荷载P=2023Nm2q=P×lb÷3=533.333N/m2、强度验算荷载作用下的J弯矩M、J计算M=O.1×(g×1.2+q×1.4)Xla2=182.40Nm大横杆强度的J验算=MW=35.91Nmm2f=205Nmm2满足规定其中：f为Q235钢抗拉、抗压和抗弯强度设计值见规范表3、挠度验算w=0.677×(g×1.2+q×1.4)XI：/(100×E×I)二1.11mmw其中：w为受弯构件容许挠度值查规范表w；=L/150二10mm满足规定荷载作用下日勺中间支座反力日勺计算R=I,1×(g×1.2+q×1.4)Xl=1337.60N（二）、小横杆的计算小横杆只考虑大横杆产生的集中力作用，计算简图如下:RlUR1.J<12，C,CjCIb1、强度验算计算集中力R作用下B弯距M集中力R到支座的距离c=lt3=266.6666667mmM=RXc=356.77m小横杆日勺验算=MW=70.2Nmm2f=205Nmm2满足规定2、挠度验算w=R×c×(31b2-4c2)/(24×E×I)=0.97mmW其中：w=lb150=5mm满足规定验算小横杆和立杆间扣件的抗滑承载力根据实际B受力状况可知R尸0.5×R=668.8N则小横杆木1立杆间的扣件受力是R1+R=2023.40NRc=8000N满足规定其中:RC为扣件抗滑承载力设计值见规范表（三）立杆计算1、荷载计算恒荷载i-卜算大横杆自重38.4×la×4=230.4N小横杆自重38.4×(lb+a)Xl=38.4N扣件自重15X6=90N竹筏片脚手板56Xla×Ib=67.2N栏杆及挡板自重140XL二210N安全网自重20×IaXh=54N小计：Ni=690N活荷载匕噂N2=PXlaXlb=2400N活荷载的层数n,2风荷载B计算计算参数：风压高度变化系数Uz1.025脚手架风荷载体型系数US1.04基本风压临0.4KNm2wk=0.7×uz×us×wo=0.30KNm2立杆自重N3=38.4XH=758.4N2、立杆内力的计算有关参数的计算计算长度lu=k×u×h=3.22m其中：计算长度附加系数k1.155单杆计算长度系数U查规范表单杆计算长度系数U查规范表1.55长细比入二Li=204210查规范中日勺附表C可得二0.1742.1组合风荷载的作用立杆底端B轴力N为N=(n×N12+N3)X1.2+0.85×(n,×N22)X1.4=8308.6N风荷载作用下的J立杆段弯距值M=0.85×1.4×wk×la×h210=172.62Nm立杆稳定性验算N/(×A)+MW=131.63Nmm2f=205Nmm2满足规定2.2不到工合风荷载B作用立杆底端的轴力为N=(n×N12+N3)×1.2+(n,×N22)X1.4=8812.58N立杆稳定性验算N/(×A)二103.57Nmm'f=205Nmm2满足规定（四）、连墙件的计算本脚手当E按两步三跨计算，
