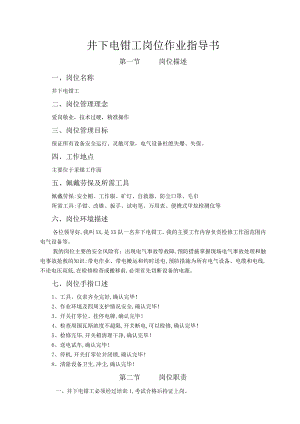

井下电钳工岗位作业指导书.docx
井下电钳工岗位作业指导书第一节岗位描述一、岗位名称井下电钳工二、岗位管理理念爱岗敬业，技术过硬，精准操作三、岗位管理目标保证所有设备安全运行、灵敏可靠，电气设备杜绝失爆、失保。四、工作地点主要位于采煤工作面五、佩戴劳保及所需工具佩戴劳保:安全帽、工作服、矿灯、自救器、防尘口罩、毛巾所需工具:手钳、改锥、扳手、试电笔、万用表、便携式甲烷检测仪等六、岗位环境描述各位领导好,我叫XX,是XX队一名井下电钳工。我的主要工作内容负责检修工作面范围内电气设备等。我的岗位主要的安全风险有：出现电气事故等故障,预防措施掌握现场电气事故处理和触电事故抢救的知识;带电作业、带电搬运和约时送电,预防措施为所有电气设备、电缆和电线,不论电压高低,在检修检查或搬移前,必须首先切断设备的电源。七、岗位手指口述1、工具、仪表齐全完好,确认完毕！2、作业环境及四周支护情况安全,确认完毕！3、开关打零位、挂停电牌,确认完毕！4、检查周围瓦斯浓度不超限,开关断电,可以检修,确认完毕！5、检修完毕,开关箱清理干净,确认完毕！6、送电试车,确认完毕！7、停机,开关打零位并闭锁,确认完毕！8、清除设备卫生,冲尘,确认完毕！第二节岗位职责一、井下电钳工必须经过培训I,考试合格后持证上岗。二、认真学习业务技术知识,熟练掌握机电设备的结构、性能、基本原理，做到会使用、会保养、会处理一般性故障。三、上岗前必须佩戴好劳动防护用品,做好个人防护,携带齐全机电维修工具和绝缘工具。四、牢固树立安全第一的思想,做好自保、互保,不违章作业,确保安全操作。五、认真执行煤矿安全规程、操作规程和作业规程，对本岗位的安全工作负责。六、负责巡视检查工作面电缆、照明信号、各类保护及防爆性能等。七、负责本班机电设备的维护和管理,及时对设备精心维护和保养,发现问题及时处理,杜绝设备带病运转。八、搞好工种间的配合协作,确保机电设备安全、可靠运行。九、负责机电设备的卫生文明,机电设备上应保证干净整洁。十、严格执行好交接班及停送电制度,认真填写好记录。第三节设备状况一、岗位设备状况：QJZ-801140(660)开关,技术特征如下：1、用途及适用范围QJZ系列隔爆兼本质安全型真空电磁起动器,适用于含爆炸气体(甲烷)和煤尘的矿井中、但周围介质中不得含有破坏金属和绝缘的活动性化学物质0起动器主要用于直接起动或停止额定电压1140伏、660伏、频率为50HZ矿用隔爆型三相鼠笼型异步电动机，同时可以自动控制水泵排水。需要时还可进行远方控制。起动器起动分为远方控制,就地控制和水位自动控制。二、操作方法1、起动器使用前应检查是否有产品合格证,并检查在运输或存放过程中有无损坏,发现问题应及时处理,否则不准使用。三、设备检修1、电子综合保护器的维修:保护器在正确安装情况下,一般不需维护。一旦保护器出现故障,如误动作或动作不正常,首先应检查整定值是否恰当,然后检查接线是否良好,或者换用一个完好的同种保护器进行检查。2、真空接触器出厂时已调整好，用户可以直接使用，不能随便调整。使用中真空接触器几乎不需要检修,但为了确保安全使用，可以作一些定期检查项目。2.1所有螺钉、螺母是否松动。2.2辅助开关触点接触是否良好。2.3真空接触器的动作值是否正常。2.4真空接触器触点开距小于规定的值时需调整。2.5真空接触器中真空灭弧室的真空度是保证起动器能正常分断的关键,可将此元件单独进行工频耐压以粗略考核其真空度,工频耐压施加在每一只真空灭弧室的动静触头之间（动触头接地），不允许下降40%以上（出厂时一般值为100千伏1分钟），否则不允许使用。在使用过程中,应定期检查。注意:耐压试验时把真空开关管弧立起来进行,真空灭弧室的换更和调整方法以如下。2.6用改锥松开真空灭弧室静导杆紧固螺钉,再拆下动导电杆接头软线,松开闭紧螺帽然后拧下特殊螺母,就向前倾斜一定角度连同拉开杆和上接头把真空灭弧室卸下，2.7拆上下接头（包括拉杆）装在新的真空灭弧定动导杆上,注意不要让动导杆与拉杆方向头顶住，以使动接头固定后接杆能自由活动。2.8按2.1条相反的顺序将真空灭弧室装人。2.9拧上特殊螺母,并用万用表（或小灯泡）指示真空灭弧室刚分断时,在特殊螺母上作一标记,然后再拧1圈，则真空灭弧室开距即调至1.5mm,必要时可用卡尺测量。2.10在维修和使用中，不得改变本安电路和与本安电路有关的元器件的规格、型号和参数。四、常见故障及处理方法序号故障现象主要原因处理意见1隔离操作机构搬不动闭锁未解除解除闭锁2测控单元无反应保险熔丝断更换保险3断路器合不上失压磁铁未吸合，机构位置不合理，电合按钮、行程开关不到位,26芯插头未插好检查欠压保护调整机构，调整电合按钮和行程开关，插好26芯插头4合闸后高压短路指示掉闸短路整定值不合适按实际负荷要求重新整定5合闸后过我指示掉闸过我整定值不合适按实际负荷要求重新整定6故障现象后，测控单元拒动测控单元电源故障更换测控单元,检查故障回路7测控单元动作后，断路器不掉分闸线路故障机械卡死故障检查分闸线路调整机械机构闸8通电后显示正常，只能手合，不能电合电合按钮不到位，电合线路有故障调整电合按钮,检查电合线路9不能手分失压线路故障，分闸机构故障调整分闸机构,检查失压线路10主腔内照明灯不亮熔芯烧坏，灯泡损坏，线路故障更换熔芯、灯泡,检查线路
